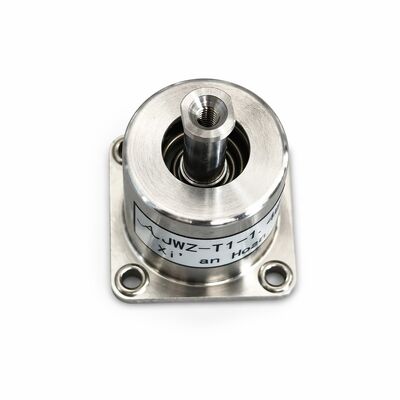

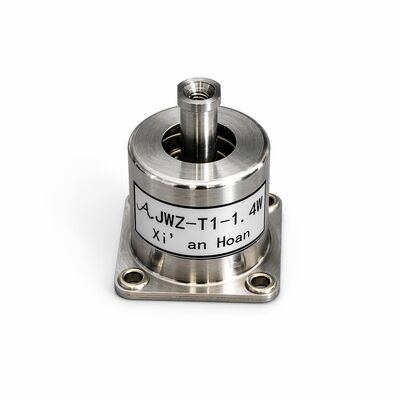

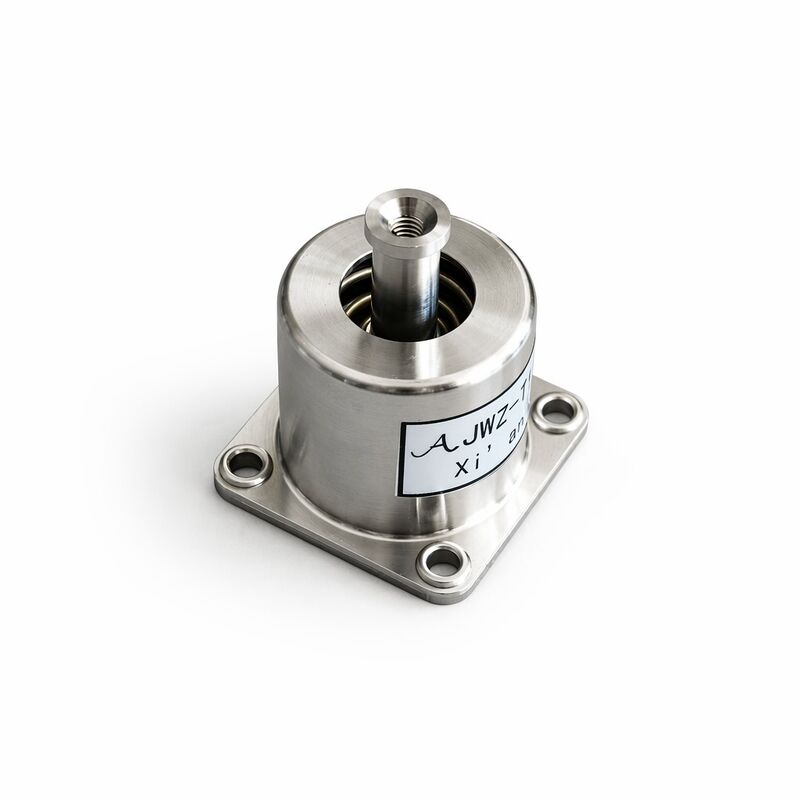

HOAN JWZ-T1-1.4W to kompaktowy izolator drgań opracowany dla lekkich urządzeń, które wymagają kontrolowanego wsparcia w warunkach drgań i wstrząsów.

Z nominalnym obciążeniem 1,4 kg i zakresem obciążeń roboczych od 1,2 do 1,6 kg model ten jest odpowiedni do instalacji, w których waga urządzenia,przestrzeń montażowa i przemieszczenie muszą być dokładnie kontrolowane.

Izolator zapewnia możliwość ruchu zarówno w kierunku pionowym, jak i poziomym, pomagając zmniejszyć transmisję drgań mechanicznych do wrażliwych komponentów.Dzięki kompaktowej konstrukcji montażu nadaje się również do urządzeń o ograniczonej powierzchni montażu.

Przegląd produktu

JWZ-T1-1.4W jest przeznaczony do zapewnienia niezawodnej izolacji wibracyjnej małych instrumentów, zespołów elektronicznych i urządzeń precyzyjnych.

Jego nominalne przesunięcie osiąga 6 mm w kierunku Z i 3 mm w kierunku XY, co pozwala izolatorowi reagować na wibracje i ruchy z wielu kierunków.Model ma określoną częstotliwość rezonansową 10 Hz i został oceniony w wyniku badania wstrząsowego 5 g.

Produkt może działać w zakresie temperatur od -45°C do +75°C, co umożliwia stosowanie go w środowiskach, w których występują znaczne wahania temperatury.

Diagram struktury

Parametry techniczne

Krzywa drgań i krzywa wstrząsów

Typowe zastosowania

JWZ-T1-1.4W może być rozważany dla lekkich urządzeń, takich jak:

•Instrumenty precyzyjne
•Kompaktowe moduły elektroniczne
•Małe urządzenia komunikacyjne
•Urządzenia monitorujące i wykrywające
•Zespoły optyczne lub obrazowe
•Wyposażenie laboratoryjne
•Moduły sterujące
•Urządzenia pomiarowe
•Lekkie urządzenia elektroniczne lotnicze
•Małe przemysłowe zespoły elektroniczne

Ostateczny wybór modelu powinien opierać się na całkowitej masie sprzętu, liczbie izolacji, środku ciężkości, kierunku montażu oraz rzeczywistych warunkach drgań lub wstrząsów.
