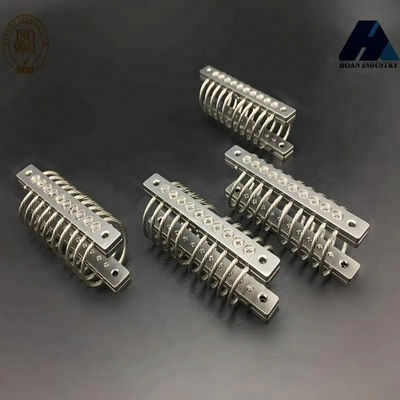

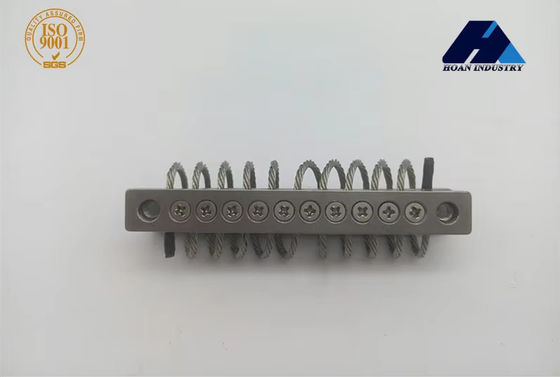

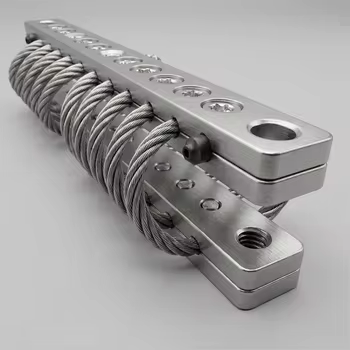

All-Metal JGX-0160E-4.8A Gimbal Wire Rope Isolator Rapid Energy Dissipation Compact UAV Camera Vibration Damper Mount

Podsumowanie:
JGX-0160E-4.8A jest w pełni metalowym izolatorem wibracyjnym gimbal zaprojektowany do precyzyjnej kontroli wibracji w kompaktowych aplikacjach kamer UAV.Całkowicie metalowa konstrukcja całkowicie eliminuje gumowe i elastomowe elementy, zapewniając stałą wydajność tłumiącą niezależnie od wahania temperatury, ekspozycji na promieniowanie UV lub kontaktu chemicznego.Specjalny mechanizm rozpraszania wibracji przekształca energię mechaniczną w ciepło w ciągu milisekund, zapewniając nieodzowną izolację, która wymaga zerowej konserwacji w ciągu całej żywotności produktu.8 kg obciążenia z konfiguracją montażu typu A jest zoptymalizowana dla lekkich ładunków FPV i kamer akcji.

Wydajność obciążenia pionowego

45° Wydajność obciążenia kierunkowego

Wydajność obciążenia bocznego

Mechanizm tłumienia i inżynieria materiałowa

JGX-0160E-4.8A osiąga najlepszą w swojej klasie kontrolę drgań poprzezkonstrukcje całkowicie metaloweWydział izolacyjnyszybkie rozpraszanie energiimechanizm przekształcający energię drgań mechanicznych w energię cieplną niskiej jakości poprzez suche tarcie na wewnętrznych interfejsach kontaktowych,który pasywnie rozprasza się w otaczającym powietrzu w ciągu 3-5 milisekund na cyklNie ma przecieków płynów hydraulicznych, nie ma pęknięć elementów elastomerowych i nie ma zużycia mechanicznych połączeń.wydajność tłumienia bez konserwacji przez cały okres eksploatacji UAV.

Płyty bazowe są obrobione z aluminiowego stopu 6061-T6 z twardą anodowaną powierzchnią wykończoną (typ III, zgodny z MIL-A-8625).Zapewnia to 50-mikronową warstwę tlenku, która jest odporna na korozję galwaniczną, gdy jest zamontowana na ramkach dronów z włókna węglowego.Śruby głowicy z gniazdkiem ze stali stopowej klasy 12.9 z czarnym powłoką tlenkową są dostarczane jako standardowe elementy mocujące, wstępnie nakładane z średniej wytrzymałością węzłem do odpornego na drgania montażu.

Wytyczne dotyczące instalacji

1. W celu uzyskania optymalnej wydajności tłumienia należy sprawdzić, czy masa ładunku użytecznego znajduje się w przedziale od 1,4 N do 3,4 N (30% do 70% maksymalnego statycznego obciążenia 4,8 N).
2. Wybierz wymaganą konfigurację montażu (od A do E lub typu S) na podstawie geometrii ramy gimbala.inne konfiguracje dostępne na żądanie.
3. W przypadku pracy w środowiskach spryskowanych solą, na włókna mocujące należy nałożyć cienką folie z związku przeciwwypadkowego.
4. Po zainstalowaniu należy przeprowadzić badanie przepływu wibracji na ziemi z częstotliwością 5-500 Hz w celu zweryfikowania wydajności izolacji przed rozpoczęciem lotu.

Zapewnienie jakości i zgodność z normami

Każdy izolator JGX-0160E-4.8A poddawany jest czterem obowiązkowym kontrolom jakości przed wysyłką: (1) Kontrola wymiarów przy użyciu urządzeń CMM z dokładnością ±0,02 mm w stosunku do rysunków inżynierskich;(2) Weryfikacja napięcia liny drutowej przy 150% obciążenia znamionowego przy zerowym ustawieniu stałym3) Charakterystyka dynamicznej sztywności w przepływie częstotliwości 5-2000 Hz na stole elektrodynamicznego wstrząsacza;(4) Wizualna i wymiarowa końcowa kontrola z możliwością śledzenia partii do liczb cieplnych surowcaNasze certyfikowane zakłady produkcyjne ISO 9001:2015 utrzymują pełną identyfikowalność partii od przychodzącej cewki stalowej poprzez numerację seryjną gotowego produktu.

Obszary zastosowań

1. Fotografia lotnicza i kinematografia
2. Inspekcja przemysłowa i drony monitorujące aktywa
3. Precyzyjne platformy badawcze rolnictwa
4. LiDAR i montaże ładunków użytecznych do obrazowania termicznego
5. FPV Racing & Freestyle Quadcopters
6. Systemy szukania i ratowania bezzałogowych
