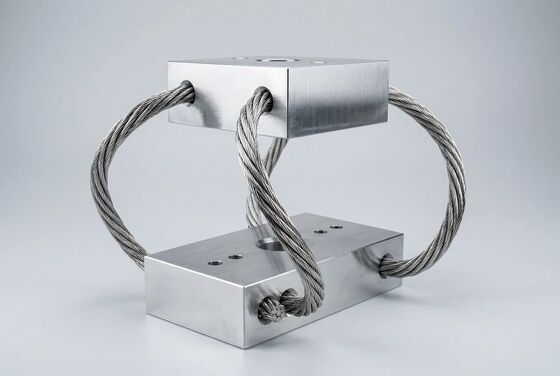

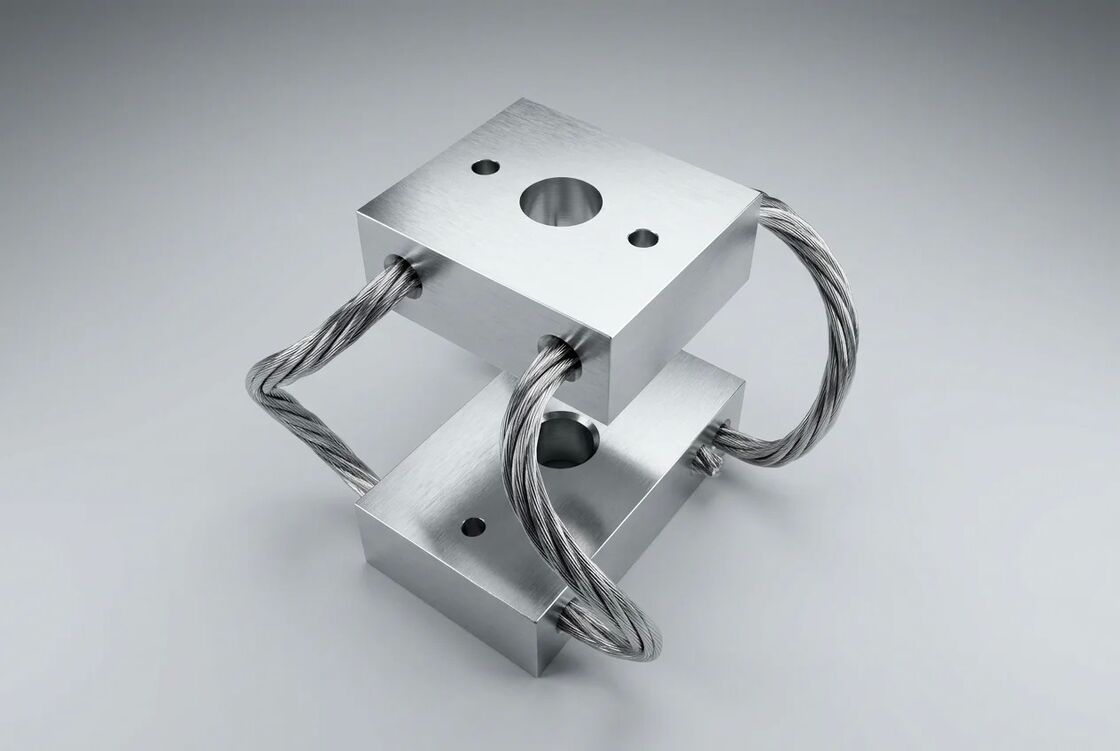

Kompaktowe izolatory wibracji z liny drutowej serii GR2 Wysokiej wydajności 3-osiowe tłumienie wstrząsu

Kompaktowe izolatory drgań linowych serii GR2. Wysokowydajne 3-osiowe tłumienie wstrząsów

Przegląd: Standard branżowy dla kina profesjonalnego i ciężkich ładunków

Podczas gdy seria GR1 wyznacza standardy w zakresie miniaturowej izolacji, kompaktowy izolator drgań lin stalowych serii GR2 został zaprojektowany z myślą o wyższym poziomie profesjonalnego sprzętu. Specjalnie zaprojektowana, aby wytrzymać ciężar i bezwładność kamer klasy kinowej (takich jak Arri Alexa Mini i RED V-Raptor) oraz ciężkich ładunków UAV, seria GR2 zapewnia bezkompromisową stabilizację w najbardziej wymagających środowiskach.
Wyposażona w spiralną konstrukcję ze wzmocnionej stali nierdzewnej o średnicy 1,6 mm, seria GR2 oferuje znacznie większą nośność i pochłanianie energii niż jej mniejsze odpowiedniki, dzięki czemu wibracje o wysokiej częstotliwości i nagłe wstrząsy mechaniczne nigdy nie dotrą do wrażliwych czujników.

Kluczowe propozycje wartości

1. Zwiększona ładowność profesjonalnego sprzętu
Seria GR2 wypełnia lukę pomiędzy miniaturowymi mocowaniami a izolatorami przemysłowymi. Dzięki średnicy drutu zwiększonej do 1,6 mm zapewnia idealny profil tłumienia dla profesjonalnych gimbali średniej wielkości i stabilizowanych platform, gdzie najważniejsza jest precyzja.
2. Prawdziwa 3-osiowa ochrona dookólna
Struktura helikalna jest z natury wielowektorowa. Niezależnie od tego, czy wstrząs wynika z nagłego pionowego spadku, bocznej siły odśrodkowej, czy przyspieszenia wzdłużnego, GR2 rozprasza energię we wszystkich trzech osiach jednocześnie, utrzymując równowagę w stanie ustalonym dla Twojego sprzętu.
3. Integralność materiałów klasy lotniczej
Lina stalowa:Stal nierdzewna o wysokiej wytrzymałości na rozciąganie SUS304 (odporna na korozję).
Pręty ustalające:Aerospace Aluminium 6061-T6 z twardo anodowanym wykończeniem zapewniającym doskonałą odporność na zużycie.

Zerowe odgazowanie:W 100% metalowa konstrukcja sprawia, że ​​idealnie nadaje się do pomieszczeń czystych, zastosowań o wysokiej próżni i ograniczonej przestrzeni.
4. Ekstremalna odporność na środowisko
W przeciwieństwie do izolatorów gumowych, które nie przetrzymują ciepła lub stają się kruche w temperaturach poniżej zera, GR2 może pracować stale w zakresie od -100°C do +300°C. Jest naturalnie odporny na promieniowanie UV, ozon, olej i działanie substancji chemicznych, co wymaga zerowej konserwacji przez cały okres użytkowania instalacji.

Dane techniczne (dane techniczne)

Seria GR2 to wybór o wysokiej wydajności dla średnich obciążeń, oferujący doskonałe tłumienie poprzez histerezę tarcia.

Uwaga: wszystkie dane dotyczą standardowych konfiguracji drutu o średnicy 1,6 mm. Do integracji OEM dostępne są niestandardowe wysokości pętli i wzory montażu.
Wymiary interfejsu
Średnica drutu:1,6 mm
Otwór montażowy:M3 lub M4 (opcje z gwintem standardowym lub otworem przelotowym).
Obróbka powierzchniowa:Anodowane (srebrne/czarne/niestandardowe).

Typowe zastosowania

Profesjonalne gimbale kinowe:Obsługa konfiguracji Arri Mini, RED i Sony Venice na zestawach samochodowych lub ręcznych stabilizatorach.
UAV o dużej wytrzymałości:Izolacja drgań dla kamer Phase One, ciężkich skanerów LiDAR i czujników wielospektralnych.
Podstawy precyzyjne montowane na pojeździe:Ochrona kamer PTZ o wysokiej rozdzielczości i anten do komunikacji mobilnej na nierównym terenie.
Obrona i przemysł lotniczy:Ochrona przed wstrząsami dla wzmocnionych komputerów pokładowych i modułów walki elektronicznej (EW).

Przewodnik zakupowy i często zadawane pytania

Jaka jest główna różnica między GR1 i GR2?
Seria GR2 wykorzystuje grubszy drut o średnicy 1,6 mm (w porównaniu do 1,2 mm w GR1), dzięki czemu może wytrzymać prawie 3 razy większe obciążenie niż seria GR1. Jeśli konfiguracja aparatu przekracza 500 g, zalecanym punktem wyjścia jest GR2.
Jak obliczyć wymaganą sztywność?
W przypadku wibracji o wysokiej częstotliwości (izolacja drgań) należy zastosować Kv (sztywność drgań). Aby poznać ochronę przed nagłymi uderzeniami (amortyzacja), patrz Ka (sztywność). Na żądanie nasz zespół inżynierów może dostarczyć pełną krzywą przepuszczalności.
Czy GR2 można zamontować pod kątem?
Tak. GR2 jest przeznaczony do obciążeń ściskających, rozciągających i ścinających. Można go zainstalować pod kątem 45, aby zoptymalizować tłumienie dla określonych profili ruchu gimbala.
