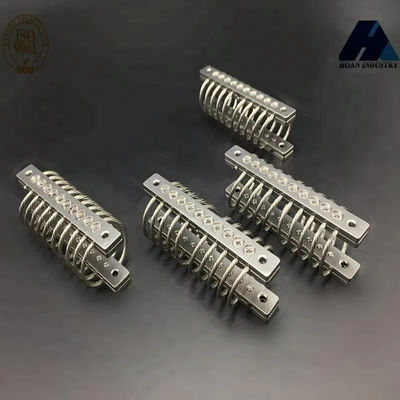

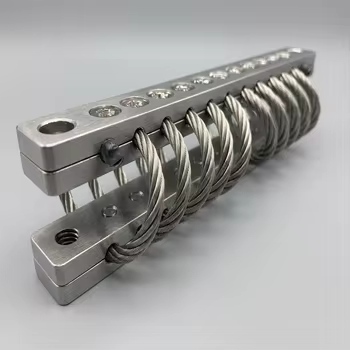

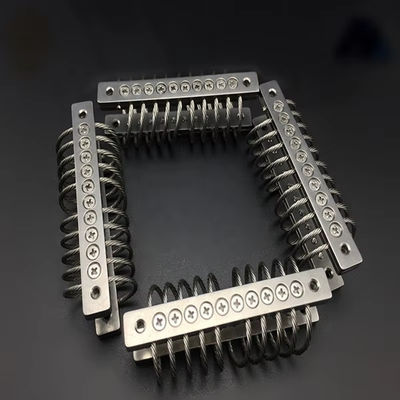

Maintenance-Free JGX-0160E-4.8B Gimbal Wire Rope Isolator Dual Protection Long Lifespan UAV Camera Stabilizer Mount

Podsumowanie:
JGX-0160E-4.8B redefiniuje izolację drogową od wibracji poprzez wyeliminowanie konserwacji jako ograniczenia projektowego.ten izolator wymaga zerowego smarowania, zero torcji śrutu, i zero wymiany komponentów w ciągu całej jego 15+ lat życia.Patentowana architektura podwójnej ochrony łączy sztywny mechaniczny zatrzymanie przejazdu z wtórnym pierścieniem snubber HNBRModel 4.8B wyposażony jest w montaż typu B z konfiguracją podwójnej pręty montażowej,zapewniając zwiększoną stabilność boczną dla profesjonalnych aparatów filmowych średniego formatu. MIL-STD-810H i ISO 10813-1 wytrzymałość testowana do 50 milionów cykli, JGX-0160E-4.8B jest określony przez wykonawców obrony, producentów sprzętu kina,i przemysłowych integratorów UAV na całym świecie.

Wydajność obciążenia pionowego

45° Wydajność obciążenia kierunkowego

Wydajność obciążenia bocznego

Architektura podwójnej ochrony i inżynieria niezawodności

JGX-0160E-4.8B jest innowacyjny.podwójna ochronaPierwotny etap składa się z samego elementu izolacyjnego liny drutowej, który obsługuje normalne wibracje robocze poprzez wewnętrzne osłabiające suche tarcie.Stopień wtórny aktywuje się tylko wtedy, gdy przemieszczenie izolacji przekracza 85% maksymalnego przepływu.Jednocześnie pierścień sznubera HNBR (hydrogenowany gumy nitrylowo-butadienowej) pochłania energię pozostałą po uderzeniu,posiadający charakterystykę miękkiego zatrzymania chroniącego ładunek od silnych wstrząsów mechanicznychTa dwuwarstwowa architektura jest szczególnie istotna dla gimbalów klasy kinowej, które przewożą pakiety kamer o wartości 20 000 + dolarów, gdzie pojedyncze twarde lądowanie może zniszczyć niezastąpiony sprzęt.

W sprawiebez konserwacjiProjekt jest realizowany poprzez trzy opcje inżynieryjne: po pierwsze, elektropolitykowane powierzchnie ze stali nierdzewnej 304 eliminują mikro-pęknięcia, w których zazwyczaj rozpoczyna się korozja,a pasywna warstwa tlenku samodzielnie się leczy, jeśli zostanie zarysowana.Po drugie, the isolation element is pre-tensioned at the factory to 120% of the maximum rated static load and heat-set at 350°C for 4 hours—this stress-relief process eliminates the initial settling and bolt loosening that plague un-treated wire rope assembliesPo trzecie, wszystkie interfejsy mocujące zawierają szybowcowe zapięcie sprężynowe (DIN 127B) i są wstępnie nakładane średnio wytrzymałym anaerobowym wiązaniem.zwrotny raz, a następnie ignorowane przez resztę życia operacyjnego UAV.

Procedura instalacji i uruchomienia

1. Należy sprawdzić, czy rzeczywista masa ładunku użytecznego znajduje się w przedziale od 2,4 N do 3,4 N (50-70% ładunku znamionowego 4,8 N) w celu optymalnego zaangażowania zarówno podstawowych, jak i wtórnych etapów ochrony.
2. Wyposażenie izolacyjnego urządzenia w konfiguracji typu B z dwoma prętami.
3. Zainstalowanie mocujących elementów M4 przy mocy 3,0 N·m przy użyciu kalibrowanego klucza obrotowego.
4. Wykonaj przedlotne badanie naziemne: ręcznie odchylić ładunek do pełnego przemieszczania się we wszystkich trzech ośach i zweryfikować płynny, postępujący opór bez wiązania się lub metalowego kliknięcia.
5. Zarejestruj datę montażu i numer seryjny. Izolator nie wymaga planowanej konserwacji; zaleca się inspekcję wizualną w odstępach 500 godzin lotu w celu sprawdzenia przypadkowych uszkodzeń fizycznych.

Badania walidacyjne i certyfikacja

Jednostki produkcyjne JGX-0160E-4.8B są poddawane pięciostopniowemu protokołowi weryfikacji jakości: (1) Weryfikacja wymiarowa maszyny pomiarowej współrzędnej (CMM) z dokładnością ±0,015 mm;(2) Weryfikacja wstępnego napięcia na kalibrowanej komórce obciążenia o0,5% dokładność w pełnej skali; (3) Charakterystyka dynamiczna na elektrodynamicznym wstrząsaczu 10 kN o prędkości 5-3000 Hz przy przyspieszeniu wejściowym 0,5 g;(4) Badanie 100% próby obciążenia funkcjonalnego przy obciążeniu znamionowym 150% przy zerowym kryterium przejścia trwałej deformacji(5) Statystyczne badanie kontroli procesu (SPC) w celu określenia odporności na korozję przez rozpylanie soli na partię.równowartość około 28Produkt posiada normy ISO 9001:2015, CE, RoHS i REACH z pełnym ujawnieniem materiałów dostępnych dla zgodności zamówień wojskowych.

Obszary zastosowań

1. Profesjonalne gimbaly kamer filmowych i telewizyjnych
2. Długotrwałe drony bezzałogowe patrolu granicznego i straży przybrzeżnej
3. Drony do monitorowania rolnictwa precyzyjnego i upraw
4. Platformy inspekcji linii energetycznych i rurociągów
5. Badania atmosferyczne i monitorowanie pogody
6. Systemy taktyczne ISR (rozwiadania, nadzór, rozpoznawanie)
7. Bezzałogowe drony do inspekcji obiektów naftowych i gazowych na morzu
