Powstrzymaj destrukcyjne wstrząsy podłoża, dryf maszyny i zmęczenie betonu u źródła

W zakładach produkcyjnych o dużej wydajności maszyny o dużej wytrzymałości, takie jak prasy hydrauliczne, centra CNC, prasy do tłoczenia i młoty kuźnicze, generują ogromną energię kinetyczną. Pozostawione bez kontroli te masywne fale uderzeniowe rozprzestrzeniają się bezpośrednio w betonowy fundament obiektu w postaci wibracji przenoszonych przez ciało stałe. Z biegiem czasu prowadzi to do pękania konstrukcji, szybkiego zużycia kosztownych elementów maszyn, krytycznej utraty dokładności oprzyrządowania i ogłuszającego szumu akustycznego, który narusza standardy bezpieczeństwa przemysłowego.
Czy Twój obiekt jest narażony na tak wysokie ryzyko operacyjne?
Uszkodzenia betonu i budynków:Powtarzające się mikrouderzenia powodujące sproszkowanie betonowych płyt stropowych, uszkodzenie otaczających słupów konstrukcyjnych i poluzowanie śrub kotwionych w podłodze.
Utrata precyzji oprzyrządowania:Wibracje o wysokiej częstotliwości powodujące drgania narzędzia, skutkujące złym wykończeniem powierzchni, źle ustawionymi ścieżkami współrzędnych CNC i odrzuconymi przedmiotami.
Poważny rezonans akustyczny:Uderzeniowe fale uderzeniowe o niskiej częstotliwości przemieszczają się przez podłogę i ponownie promieniują jako dźwięk w powietrzu, powodując środowisko o wysokim poziomie decybeli i zmęczenie operatora.
Chodzenie i przemieszczenie maszyny:Niezakotwiczony ciężki sprzęt powoli dryfuje z wyznaczonego miejsca, zagrażając bezpieczeństwu operatora i odcinając linie zaopatrzenia.
Gumowe podkładki amortyzatorów typu Hoan 100611 do obrabiarek o dużej wytrzymałości oferują bezkompromisowe, profesjonalne rozwiązanie w zakresie odsprzęgania. Specjalnie zaprojektowany do środowisk o ekstremalnym obciążeniu, Hoan 100611Seria łączy w sobie wysoką elastyczność wulkanizowanego kauczuku naturalnego premium z ekstremalną sztywnością nośną wbudowanej płyty ze stali konstrukcyjnej Q235.

Galeria produktów

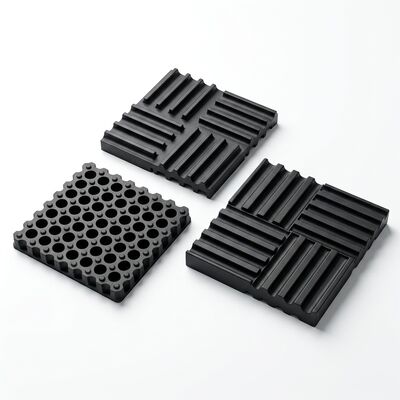

Seria Hoan 100611 została zaprojektowana tak, aby wytrzymać ogromne obciążenia statyczne i silne uderzenia dynamiczne, a dzięki unikalnej dwustronnej konstrukcji zapewnia maksymalną stabilność i wydajność odsprzęgania.
1. Hoan 100611 Wytrzymała podkładka amortyzatora (konfiguracja standardowa)

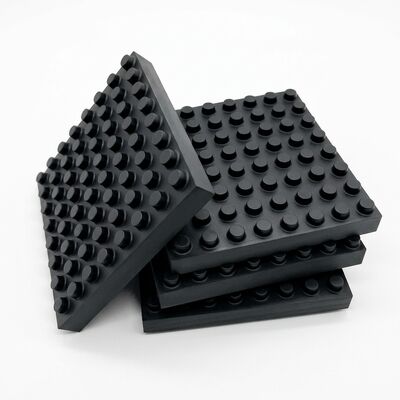

Górna powierzchnia zapewnia jednolity, sztywny interfejs rozkładający ciężar podstawy maszyny, zapobiegając miejscowej koncentracji naprężeń i zapewniając idealne wyrównanie.(Rysunek 1: Wytrzymała gumowa podkładka amortyzatora MachineTool ALJ48. Zawiera wytrzymałą wulkanizowaną gumę naturalną z wewnętrznym wzmocnieniem ze stali konstrukcyjnej.)

2. Wysokowydajny profil dolny, praktyczny widok instalacji

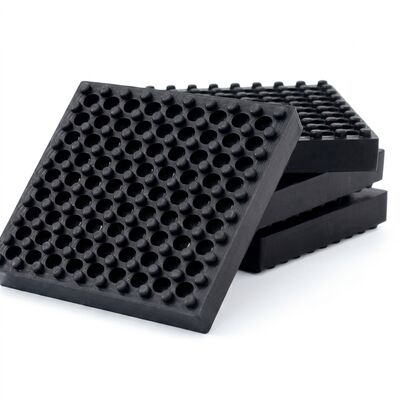

Zbliżenie podkreślające zaawansowany profil dolny, przedstawiające matrycę komory pneumatycznej z głębokimi otworami, występy antypoślizgowe i wszechstronność instalacji w rzeczywistych warunkach pod ciężkimi maszynami i sprzętem.(Rysunek 2: Zaprojektowany profil dolny — wielopunktowe przyssawki z głębokimi otworami i występy zatrzymują kieszenie powietrzne, aby zwielokrotnić skuteczność tłumienia, zapewniając jednocześnie maksymalną przyczepność boczną.)

Kluczowe funkcje Korzyści

Wbudowana płyta ze stali konstrukcyjnej Q235:Większość podkładek z pełnej gumy jest poddawana silnym miejscowym naprężeniom, wybrzuszeniom i rozdarciom pod stopami ciężkich maszyn. Seria Hoan 100611 zawiera w swoim rdzeniu wytrzymałą, piaskowaną stalową płytę Q235. Ta wkładka konstrukcyjna działa jak środek równoważący obciążenie, rozkładając równomiernie ogromne siły pionowe na cały korpus elastomerowy, zapobiegając uszkodzeniom ścinającym i zapewniając, że maszyna pozostaje idealnie wypoziomowana.
Zaawansowany występ z głębokim otworem na dole:Dolna powierzchnia składa się z matrycy głębokich, cylindrycznych otworów otoczonych wypukłymi koncentrycznymi występami. Geometria ta spełnia dwie istotne funkcje inżynieryjne:
A. Optymalizacja współczynnika kształtu:Ponieważ guma jest praktycznie nieściśliwa objętościowo (o ≈ 0,5 współczynnika Poissona), wymaga przestrzeni do wybrzuszenia. Głębokie otwory zapewniają wewnętrzną objętość rozszerzalności, optymalizując dynamiczne ugięcie.
B. Tłumienie wstrząsów pneumatycznych:Powietrze uwięzione w głębokich wnękach działa jak wtórna sprężyna powietrzna. Pod wpływem nagłych uderzeń powietrze jest sprężane pneumatycznie, pochłaniając fale uderzeniowe o wysokiej amplitudzie i blokując rozprzestrzenianie się dźwięku przenoszonego przez ciało stałe.
C. Uchwyt o wysokim współczynniku tarcia:Występy obwodowe działają jak wytrzymałe granice ssania, zwielokrotniając tarcie statyczne i mechaniczne blokowanie z betonowymi podłogami, aby wyeliminować znoszenie maszyny bez agresywnych klejów chemicznych.
Możliwość dostosowania do ekstremalnych obciążeń (30 kg do 6000 kg):Obejmująca 5 różnych modeli seria Hoan 100611 oferuje niewiarygodnie szeroki zakres zastosowań. Niezależnie od tego, czy chodzi o bieżnię komercyjną, czy o wielotonowe centrum frezarskie CNC, wymiary fizyczne i wydajności znamionowe są idealnie skalowane, aby dopasować je do konkretnych wymagań inżynieryjnych.
Elastomer klasy przemysłowej o wysokim poziomie tłumienia:Podkładka ta, wykonana z wysokiej jakości wulkanizowanej siarką mieszanki naturalnego kauczuku (NR), zapewnia wyjątkową sprężystość i niskie pełzanie. Jest wysoce odporny na rozdzieranie, starzenie cieplne, ozon i wilgoć, gwarantując żywotność przekraczającą ponad 10 lat przy ciągłym obciążeniu.

Szczegółowe specyfikacje

Poniższa tabela przedstawia dokładne parametry techniczne rodziny produktów Hoan 100611. Wartości te są certyfikowane, aby wspierać profesjonalne obliczenia konstrukcyjne i planowanie instalacji maszyn:

4 profesjonalne metody instalacji

Aby dostosować się do różnych konstrukcji maszyn, typów podłóg i wektorów sił dynamicznych, seria Hoan 100611 obsługuje cztery różne, przetestowane w praktyce konfiguracje instalacji:
Metoda 1: Bezpośrednie umieszczenie pod stopą
Zakres zastosowania:Idealnie nadaje się do tokarek CNC, szlifierek, bieżni komercyjnych i pomocniczego sprzętu roślinnego przy minimalnych siłach bocznych i nie wymaga sztywnego kotwienia mechanicznego.
Procedura:
A. Dokładnie oczyść powierzchnię betonowej podłogi, upewniając się, że jest wolna od luźnego piasku, wody i oleju chłodzącego.
B. Podnieś stopę maszyny za pomocą wytrzymałego podnośnika hydraulicznego lub suwnicy.
C. Wsuń podkładkę Hoan 100611 bezpośrednio pod środek uchwytu poziomującego lub nogi podpierającej maszyny.d. Opuść maszynę powoli, upewniając się, że podstawa jest osadzona prosto na płaskiej górnej części podkładki.

Metoda 2: Przykręcany montaż kotwy podłogowej

Zakres zastosowania:Zaprojektowane do maszyn doświadczających umiarkowanych sił poprzecznych, takich jak mieszalniki przemysłowe o wysokim momencie obrotowym, wentylatory i pompy tłokowe.
Procedura:
A. Umieść podkładkę Hoan 100611 pod nogą maszyny i zaznacz punkt środkowy na betonowej podłodze.b. Odsuń podkładkę na bok, wywierć otwór prowadzący w betonie i włóż wytrzymałą śrubę kotwiącą do podłogi.
C. Wyrównaj ponownie podkładkę Hoan 100611 ze śrubą kotwową.
D. Zamontuj miękką, wysokowydajną gumową podkładkę/kołnierz izolacyjny na górze kołnierza montażowego maszyny, aby zapobiec bezpośredniemu kontaktowi metal-metal („mostki akustyczne”).
mi. Przełóż śrubę konstrukcyjną przez otwór montażowy maszyny i gumową podkładkę, a następnie wkręć ją w kołek rozporowy w podłodze. Dokręcić zgodnie ze specyfikacją, aby zapewnić sprężyste połączenie izolujące drgania.

Metoda 3: Układanie szeregowe wielowarstwowe
Zakres zastosowania:Zaprojektowany do bardzo czułych naukowych lub medycznych aparatury badawczej, stołów optycznych o wysokiej rozdzielczości lub sprzętu wymagającego ekstremalnego odchylenia statycznego i bardzo niskich częstotliwości naturalnych (w celu izolowania wibracji mikrosejsmicznych o niskiej częstotliwości).
Procedura:
A. Umieść pierwszą podkładkę Hoan 100611 bezpośrednio na płycie betonowej.
B. Umieść blachę stalową ocynkowaną ogniowo o grubości od 3 mm do 5 mm (przyciętą tak, aby dokładnie odpowiadała wymiarowi LxWpodkładki) na wierzchu pierwszej podkładki. Arkusz ten pełni rolę przegrody strukturalnej.c. Umieść drugą podkładkę Hoan 100611 na stalowej płycie rozdzielającej.d. Powtórz w razie potrzeby (do 3 warstw ułożonych jeden na drugim). Pośrednie blachy stalowe rozkładają naprężenia ściskające, zapobiegają wyboczeniu elastomeru i utrzymują stabilność obrotową zespołu pod dużymi obciążeniami.

Metoda 4: Kotwa podłogowa z ogranicznikami obwodowymi
Zakres zastosowania:Obowiązkowe w przypadku maszyn poddawanych silnym uderzeniom bocznym z dużą prędkością i ogromnym poziomym siłom ścinającym, takich jak prasy do tłoczenia, nożyce do tłoczenia o dużej prędkości i maszyny do kucia hydraulicznego.
Procedura:
A. Zainstaluj podkładki Hoan 100611 bezpośrednio pod główną ramą podstawy maszyny, postępując zgodnie z Metodą 1, aby wytrzymać ogromną pionową kompresję statyczną i dynamiczną.
B. Zamontuj niezależne, sztywne stalowe ograniczniki lub „ograniczniki” na betonowej podłodze bezpośrednio wokół wszystkich czterech rogów ramy podstawy maszyny.
C. Przymocuj te ograniczniki obwodowe do podłogi za pomocą wytrzymałych mechanicznych śrub kotwiących.d. Włóż warstwę gumowej wyściółki o wysokiej wytrzymałości lub pionową podkładkę Hoan 100611 pomiędzy stalowe ograniczniki obwodowe a ramę maszyny. Pochłania to ogromne boczne siły bezwładności podczas zmiany kierunku ruchu, zapobiegając jednocześnie skakaniu, chodzeniu lub przewracaniu się maszyny.

Zastosowania uniwersalne

Seria Hoan 100611 cieszy się zaufaniem na całym świecie w projektach przemysłowych, komercyjnych i inżynierii konstrukcyjnej o wysokiej intensywności:
Precyzyjne centra obróbcze CNC:Tokarki, frezarki, wytaczarki i maszyny elektroerozyjne (EDM) wymagające stabilności wymiarowej poniżej mikrona.
Prasy wykrawające o dużej prędkości:Izoluje masywne, cykliczne, dynamiczne fale uderzeniowe, chroniąc płytę elektrowni i zapobiegając przenoszeniu wibracji do sąsiednich biur.
Ciężkie prasy hydrauliczne Maszyny do kucia:Absorbuje skoki obciążenia pionowego o dużej amplitudzie, chroniąc fundament przed pękaniem zmęczeniowym.
Komercyjne bieżnie do siłowni:Izoluje powtarzające się wstrząsy spowodowane uderzeniami stóp, zapobiegając przedostawaniu się silnych uderzeń strukturalnych do sufitów mieszkalnych lub sąsiednich biur.
Sprzęt do gięcia ścinającego:Pochłania nagłe mechaniczne siły sprężynujące powstające podczas pękania blachy i cykli zginania przy wysokim momencie obrotowym.
Pomieszczenia ciężkich instalacji HVAC:Odłącza wielotonowe agregaty chłodnicze, przemysłowe wieże chłodnicze i ciężkie rotacyjne sprężarki powietrza.
