Hoan 100301 Modularne gumowe podkładki izolacyjne od wibracji

Hoan 100301 Modularne gumowe podkładki izolacyjne przed wibracjami

Wyeliminowanie silnych drgań mechanicznych i hałasowego zanieczyszczenia konstrukcji

W nowoczesnych budynkach handlowych i ciężkich zakładach przemysłowych hałas związany z budową jest trwałym i kosztownym wyzwaniem inżynieryjnym.i wzajemne wstrząsy sprężarki przenoszone bezpośrednio na podłogi betonoweEnergia ta przemieszcza się jako fale dźwiękowe przez kolumny budynku, drżąc całe plany podłogowe, powodując narzekania na hałas, rozluźnianie złączy rur i zakłócanie wysokiej precyzji sprzętu.
Jeśli masz do czynienia z:
Przekazywanie hałasu strukturalnego: niskiej częstotliwości dźwięki i szumy rozprzestrzeniające się z pomieszczeń wyposażenia mechanicznego przez płyty podłogowe do biur lub pomieszczeń mieszkalnych.
Utrudnienie stawów rur HVAC: Silne drgania w pompach wodnych lub chłodniczych powodujące zmęczenie rur, prowadzące do wycieków płynu i pęknięć spawania.
Utrata kalibracji przyrządu: delikatne wagi laboratoryjne lub czujniki optyczne rejestrujące wibracje podłogi, co powoduje niewiarygodne odczyty.
Hoan 100301 Modular Rubber Vibration Isolation Pads to najlepsze profesjonalne rozwiązanie do odłączania.Ta ciężka seria podkładek "wafelkowych" wykorzystuje, konfiguracja układana, aby pochłaniać energię strukturalną i osiągać cichy ruch maszyny.

Galeria produktów

Nasza seria 100301 wyposażona jest w podwójny konstruktor wafelki, który zapobiega poślizgowi, zwiększa dynamiczne odchylenie i gwarantuje jednolite rozkład obciążeń.

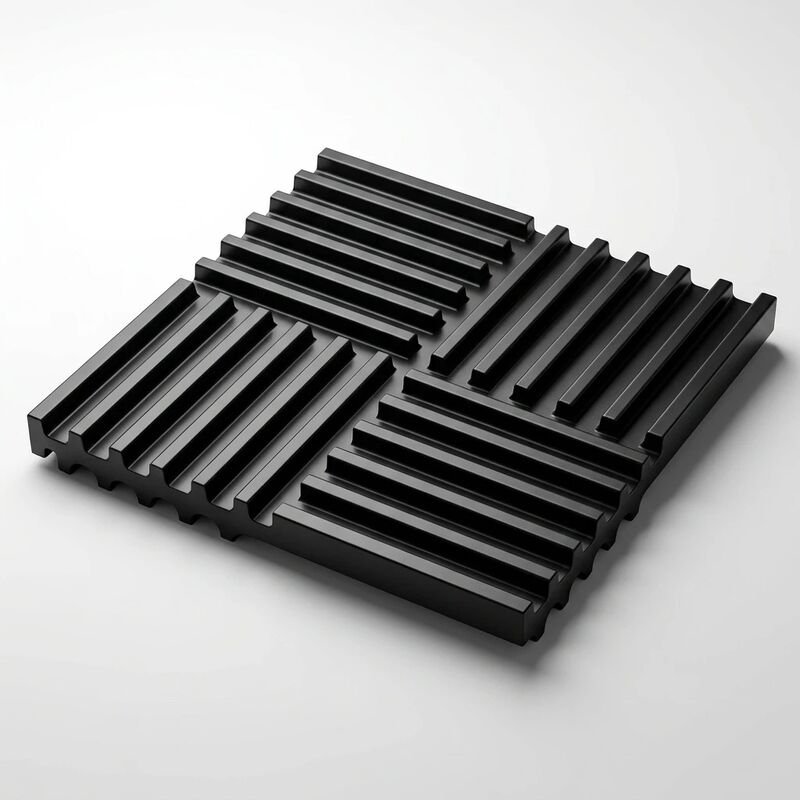

1. Hoan 100301 Modularna gumowa podkładka wibracyjna (standardowa konfiguracja)

Wykorzystując wysokiej wydajności teksturę gofletu, który tworzy wielo kierunkowe kieszeni próżniowe, ta podkładka oferuje doskonałą odporność na tarcie statyczne i izolację przed wstrząsem.(Rysunek 1:Hoan 100301 Waffle Anti-Vibration Rubber Pad - Precyzyjnie formowana guma naturalna z modułowymi połączeniami złączającymi do elastycznego rozmiaru.)

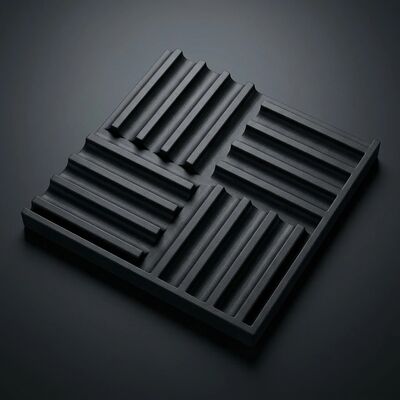

2Powierzchnia siatki i szczegóły jakości materiału

Przybliżony obraz naszego wysokiej jakości, wulkanizowanego elastomeru, o stałej grubości ścian i wysokiej odporności na rozrywkę, zaprojektowany do wymagających środowisk konstrukcyjnych.(Rysunek 2: Szczegóły profilu powierzchniowego - sieć wafelów Thedense zapewnia optymalne właściwości cięcia i zapobiega gromadzeniu się wilgoci lub oleju pod podkładką.)

Kluczowe cechy Korzyści

Modułowa konstrukcja płytkowa z wzajemnym zablokowaniem:Standardowy odcisk pojedynczego bloku mierzy 85 mm x 85 mm x 20 mm.Każde pojedyncze bloki mogą być bezproblemowo połączone w większe maty, aby pasowały do dowolnej bazy sprzętu lub wycięte na miejscu nożem użytkowym bez utraty stabilności krawędzi lub wartości obciążenia.
Wydajność wielowarstwowa (1 do 4 warstw):Łatwo skalować izolację wibracyjną. 100301 obsługuje układy ułożone na stosach o wysokości do 4 warstw (ogólne wysokości: 20 mm, 43 mm, 66 mm i 89 mm).Wprowadzając 3mm ocynkowane płytki stalowe między warstwami do dystrybucji obciążeń kompresyjnychSystem obniża naturalną częstotliwość do 5,3 Hz, co zapewnia maksymalną ochronę przed niską częstotliwością.
Wyroby z gumy naturalnej o wysokim tłumieniu:Specjalna mieszanka NR (guma naturalna), neoprenu lub EPDM zapewnia doskonałą rozpraszanie energii.i chłodnicy przemysłowe.Nomenklatura/częśćSystem liczbowy:
Pierwsza cyfra (twardość):Na przykład 6 oznacza 60 Shore A (Standardowy).
Druga cyfra (bloki):Określa konfigurację śladu (1 = 1 blok, 2 = 2 bloki, 4 = 4 bloki, 6 = 6 bloki,8 = 8 bloki).
Trzecia cyfra po łączniku (warstwa):Określa liczbę ułożonych warstw (od 1 do 4 warstw, oddzielonych 3 mm płytami rozkładu obciążenia).

Wysoka odporność na działanie chemiczne:Wyroby o masie nieprzekraczającej 1 kgZapewniając ponad 10+ lat trwania bez konserwacji w trudnych warunkach.

Szczegółowe specyfikacje (seria Hoan 100301 - twardość 60 Shore A)

Poniższa tabela zawiera pełne specyfikacje techniczne dla standardowej rodziny produktów 40, 60 i 80 Shore Aproduct (w oparciu o 60 Shore A).Te parametry są w pełni certyfikowane w celu zapewnienia wiarygodnych obliczeń mechanicznych.:

Zastosowania techniczne

Hoan 100301 modularne podkładki wibracyjne są zaufane na całym świecie przez konsultantów akustycznych, wykonawców europejskiego europarlamentu i producentów maszyn w celu izolowania zarówno hałasu maszyn o wysokiej częstotliwości, jak i ciężkich uderzeń o niskiej częstotliwości.
Systemy HVAC:Idealne do umieszczania pod dachem zamontowanych urządzeń obsługujących powietrze (AHU), chłodni i kondensatorów parowych, aby zapobiec odbiciu wibracji przez konstrukcje betonowe.Pompy wodne krążące o dużej objętości i wentylatory odśrodkowe, chroniące rury konstrukcyjne przed pęknięciem z powodu zmęczenia.
Kompresory powietrza wzajemnego:Wchłania silne siły pionowe i poziome, stabilizując skok kompresora bez sztywnego zakotwiczenia podłogi.
Delikatne łóżka laboratoryjne:Chroni mikroskopy elektroniczne o wysokim powiększaniu, maszyny do pomiaru współrzędnych (CMM) i tabele optyczne przed wibracjami podłogi otoczenia.
Architektoniczne pływające podłogi pomieszczenia akustyczne:Często stosowane w budowie podłóg teatrów, pomieszczeń generatorów hotelowych, studiów nagraniowych i pomieszczeń mechanicznych, w celu ustanowienia wysoce wydajnego odłączenia akustycznego.
