960 do 1225MHz Filtry pasmowe RF UHF VUF 50W Filtr do otworów RF JT-QTF-1092-N

Filtry pasma UHF VUF RF

Filtry pasmowe 50W

Filtry pasmowe 1225MHz

Skontaktuj się z nami

Poproś o wycenę

960 do 1225MHz Filtry pasmowe RF UHF VUF 50W Filtr do otworów RF JT-QTF-1092-N

Szczegóły produktu

częstotliwość pasma przepustowego:

960 MHz ~ 1225 MHz

Strata wtrąceniowa:

≤1dB

Odmowa:

≥40dB@860MHz,≥20dB@930MHz ≥30dB@1255MHz,≥45dB@1325MHz,≥55dB@1477MHz

VSWR:

≤1,3

Średnia moc:

≥150 W

Impedancja:

50Ω

Typ interfejsu:

Temperatura pracy:

-55 ℃ ~ 85 ℃

Wymiary zewnętrzne:

226×62×22 (mm)

Waga:

320g

Podkreślić:

Filtry pasma UHF VUF RF

Filtry pasmowe 50W

Filtry pasmowe 1225MHz

Warunki płatności i wysyłki

Minimalne zamówienie

Zasady płatności

L/C, D/A, D/P, T/T, Western Union, MoneyGram

ZAŁĄCZONE PRODUKTY

2200~220 MHz Dostosowany przewodnik fal z niską stratą wstawienia Filtr przejściowy JT-QTF-2230-MCX

Najlepszą cenę

1575.42 MHz Niestandardowy filtr przejściowy o niskiej stratze wstawienia JT-QTF-1575-MCX-1

Najlepszą cenę

JT-QTF-1575-MCX Filtr przejściowy w zakresie otworów próżniowych

Najlepszą cenę

JT-QTF-1501-KFD Niestandardowy filtr przejściowy z impedancją 50Ω i interfejsem N-KFD

Najlepszą cenę

Skontaktuj się z nami

86-29-88292913

Skontaktuj się teraz

Opis produktu

Podsumowanie

Filtr jamy JT-QTF-1092-N jest filtrem przejściowym wykorzystywanym do wyboru pasów częstotliwości sygnału, ograniczania szerokości pasma sygnału wejściowego, tłumienia hałasu i poprawy współczynnika sygnału do hałasu.

Wykorzystywane głównie do wyboru częstotliwości w systemach komunikacji wojskowej, a także mogą być wykorzystywane do tłumienia zakłóceń w cywilnych systemach komunikacji.

Charakterystyka

Niska utrata wstawienia, wysoka tłumienie, wysoka moc i wysoka niezawodność.

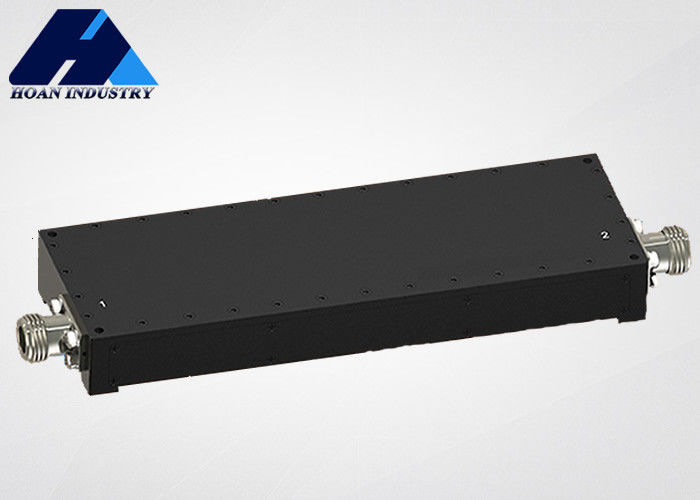

960 do 1225MHz Filtry pasmowe RF UHF VUF 50W Filtr do otworów RF JT-QTF-1092-N 0

Główny parametr

częstotliwość przepustowa	960MHz1225MHz
utrata wstawienia	≤ 1 dB
odrzucenie	≥ 40dB@860MHz,≥ 20dB@930MHz ≥ 30dB@1255MHz,≥ 45dB@1325MHz,≥ 55dB@1477MHz
VSWR	≤ 1.3
średnia moc	≥ 150 W
impedancja	50Ω
typ interfejsu	N-K
temperatura pracy	-55°C ∼85°C
wymiary zewnętrzne	226 × 62 × 22 mm
masę	320 g
