Mały rozmiar 1268 MHz Filtr przepustowy JT-QTF-1268-MCX-1 Niska strata wstawienia

1268 MHz Filtr przejściowy przepustowości

niskie straty wstawiania Filtr przejściowy przepustowości

dostosowany filtr przejścia pasma

Skontaktuj się z nami

Poproś o wycenę

Mały rozmiar 1268 MHz Filtr przepustowy JT-QTF-1268-MCX-1 Niska strata wstawienia

Szczegóły produktu

Częstotliwość środkowa:

f0=1268 MHz

tłumienie częstotliwości środkowej:

≤1dB

VSWR:

≤1,3@f0±10MHz

Odmowa:

≥60dB przy 1,1 GHz, ≥65 dB przy 1,38 GHz, ≥25 dB przy f0±40 MHz

Impedancja:

50Ω

Średnia moc:

1 W

Typ interfejsu:

IN:MCX-K;OUT:izolator szklany

Temperatura pracy:

-55 ℃ ~ 85 ℃

Wymiary zewnętrzne:

60×45×14 (mm)

Waga:

60G

Podkreślić:

1268 MHz Filtr przejściowy przepustowości

niskie straty wstawiania Filtr przejściowy przepustowości

dostosowany filtr przejścia pasma

Warunki płatności i wysyłki

Minimalne zamówienie

Zasady płatności

L/C, D/A, D/P, T/T, Western Union, MoneyGram

ZAŁĄCZONE PRODUKTY

2200~220 MHz Dostosowany przewodnik fal z niską stratą wstawienia Filtr przejściowy JT-QTF-2230-MCX

Najlepszą cenę

1575.42 MHz Niestandardowy filtr przejściowy o niskiej stratze wstawienia JT-QTF-1575-MCX-1

Najlepszą cenę

JT-QTF-1575-MCX Filtr przejściowy w zakresie otworów próżniowych

Najlepszą cenę

JT-QTF-1501-KFD Niestandardowy filtr przejściowy z impedancją 50Ω i interfejsem N-KFD

Najlepszą cenę

Skontaktuj się z nami

86-29-88292913

Skontaktuj się teraz

Opis produktu

Podsumowanie

Filtr jamy JT-QTF-1268-MCX-1 jest filtrem przejściowym wykorzystywanym do wyboru pasów częstotliwości sygnału, ograniczania szerokości pasma sygnału wejściowego, tłumienia hałasu i poprawy współczynnika sygnału do hałasu.

Głównie stosowane w wojskowych systemach nawigacji i komunikacji Beidou, a także mogą być stosowane w cywilnych podsystemach nawigacji i komunikacji Beidou.

Charakterystyka

Niewielkie rozmiary, lekka waga, duża zdolność adaptacji do środowiska i wysoka niezawodność.

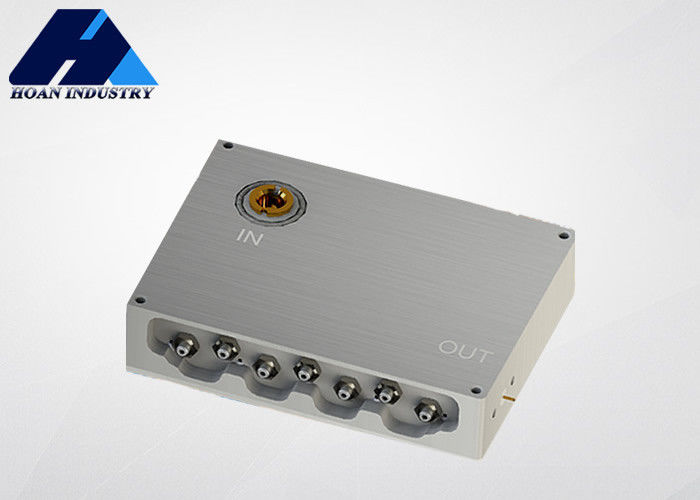

Mały rozmiar 1268 MHz Filtr przepustowy JT-QTF-1268-MCX-1 Niska strata wstawienia 0

Główny parametr

częstotliwość środkowa	f0=1268MHz
utrata wstawienia częstotliwości środkowej	≤ 1 dB
odrzucenie	≥ 60 dB@1.1GHz, ≥ 65 dB@1.38GHz, ≥ 25dB@ f0±40MHz
VSWR	≤1,3@f0±10MHz
średnia moc	1W
impedancja	50Ω
typ interfejsu	IN:MCX-K;OUT:izolacja ze szkła
temperatura pracy	-55°C ∼85°C
wymiary zewnętrzne	60 × 45 × 14 mm
masę	60 g
