JZP-4.0B Gumowy Absorbent Wstrząsów Przeciwobrotowy Slot Geometryczny Wysoki poziom tarcia

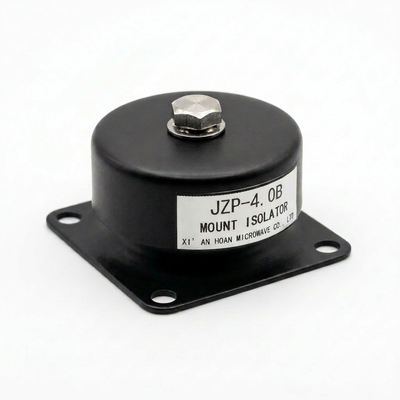

Tłumik drgań gumowy JZP-4.0B

JZP-4.0B to zmontowany gumowy tłumik drgań z serii JZP-B produkowany przez Xi'an Hoan. Urządzenie przenosi nominalne obciążenie 4,0 kg i łączy stalowy rdzeń sprężynowy z formowanym elementem elastomerowym. Zamontowany między źródłem drgań a jego podporą, pochłania wstrząsy i obniża przenoszone wibracje, chroniąc hałas przenoszony przez konstrukcję przed podłogami, ramami i obudowami. Typowe punkty montażu obejmują zespoły pojazdów, maszyny ogólnego przeznaczenia, silniki, sprężarki, wentylatory i pompy.

Geometria rowka zapobiegającego obrotowi i powłoka antyadhezyjna o niskim współczynniku tarcia

Geometria rowka zapobiegającego obrotowi. Obudowa JZP-4.0B jest obrabiana z rowkami, które zazębiają się z pasującymi wpustami na powierzchni montażowej. Po dokręceniu izolatora, rowki utrzymują obudowę i kolumnę elastomerową w ustalonej orientacji wokół osi montażu, dzięki czemu moment obrotowy pochodzący od urządzenia lub obciążenia boczne podczas eksploatacji nie mogą obrócić izolatora z pozycji. Obciążenie pozostaje zatem na zaprojektowanej osi, a znamionowa sztywność jednostki jest zachowana.

Powłoka antyadhezyjna o niskim współczynniku tarcia. Powierzchnie ślizgowe JZP-4.0B pokryte są powłoką antyadhezyjną, która utrzymuje niskie tarcie styku bez użycia smarów ciekłych. Powłoka pozostaje skuteczna w całym zakresie temperatur roboczych izolatora, nie zbiera kurzu ani piasku i zmniejsza ruchy typu "stick-slip" (przyklejanie-ślizganie) podczas rozszerzania, kurczenia się lub wibracji wspieranego urządzenia. Zapobiega to stabilności przenoszonych sił i upraszcza konserwację.

Dane modelu (JZP-4.0B)

Poniższe wartości pochodzą z wiersza JZP-4.0B arkusza technicznego JZP-B.

Parametry wymiarowe

JZP-4.0B jest zgodny z układem JZP-B. Poniższy wiersz zawiera wartości wymiarowe układu JZP-B (D, H, h, A, B, d1, MG i R) używane przez JZP-4.0B.

Zastosowania

JZP-4.0B pasuje do punktów montażu, gdzie moment obrotowy lub obciążenia boczne mogą powodować obrót izolatora, takich jak silniki i skrzynie biegów w pojazdach i jednostkach pływających, agregaty prądotwórcze, pompy, wentylatory i sprężarki. Powierzchnie pokryte powłoką antyadhezyjną nadają się również do urządzeń z rozszerzalnością cieplną, gdzie mocowanie musi umożliwiać niewielki ruch ślizgowy bez przenoszenia dodatkowej siły.
