JZP-3.0B Kauczuk Absorbtor wstrząsowy zabezpieczony przed awariami wzajemnie połączony projekt konstrukcyjny Wskaźniki sztywności promieniowej osi odłączone

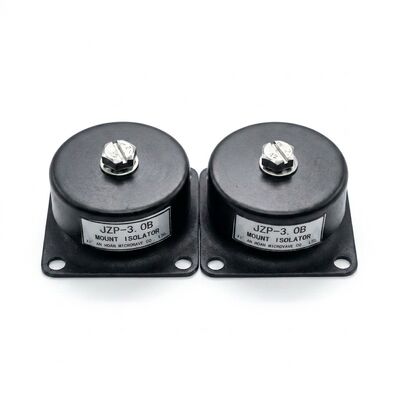

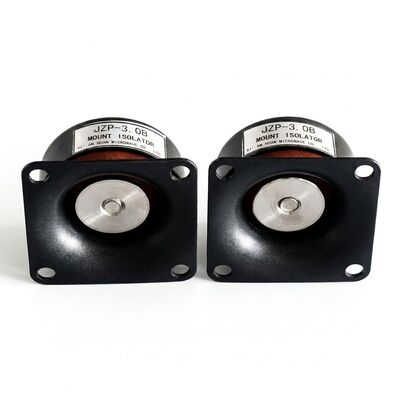

JZP-3.0B Gumowy amortyzator

JZP-3.0B to zmontowany gumkowy amortyzator z serii JZP-B wytwarzany przez Xi'an Hoan.0 kg i łączy w sobie rdzeń sprężynowy ze stali z formowanym elementem elastomeruZainstalowany pomiędzy źródłem wibracji a jego podłożem, absorbuje wstrząsy i zmniejsza przenoszone wibracje, utrzymując hałas związany z konstrukcją z dala od podłóg, ram i obudowy.Typowe punkty mocowania obejmują zespoły pojazdów, maszyny ogólne, silniki, sprężarki, wentylatory i pompy.

Bezwzględna konstrukcja konstrukcyjna z wzajemnym zablokowaniem i odłączone stosunki sztywności

Bezwzględna konstrukcja konstrukcyjna.Element elastomeru i metalowe armatury JZP-3.0B są trzymane razem przez połączenie, a nie tylko przez przyczepność.Pod normalnym obciążeniem staw rozkłada siłę równomiernie na powierzchniach kontaktowychJeśli połączenie między gumą a metalem jest przeciążone, blokada utrzymuje elastomer uwięziony wewnątrz obudowy, dzięki czemu izolator nie rozdziela się na luźne części.Podtrzymujący sprzęt pozostaje na miejscu w przypadku przeciążenia, który ogranicza szkody wtórne wyrządzone przez uderzenie na przyrządy i obudowy.

Odłączone stosunki sztywności osiowej i promieniowej.Wartości sztywności osiowej i promieniowej są kontrolowane za pomocą odrębnych parametrów konstrukcyjnych: kierunek osiowy jest określany przez wysokość i przekrój kolumny elastomerowej,podczas gdy kierunek promieniowy jest ustawiony przez średnicę kolumny i wewnętrzną wolność obudowyPonieważ obie wartości są regulowane niezależnie, JZP-3.0B może zapewnić dostosowaną odpowiedź osiową dla jego 3,0 kg obciążenia nominalnego wraz z przytrzymaniem bocznym w kierunku promieniowym.Izolator utrzymuje częstotliwość rezonansową blisko 410,5 Hz o współczynniku tłumienia powyżej 0,13 w tych układach mocowania.

Dane modelowe (JZP-3.0B)

Wskaźniki poniżej pochodzą z wiersza JZP-3.0B karty technicznej JZP-B.

Parametry wymiarowe

JZP-3.0B ma układ JZP-B. Poniższy wiersz zawiera wartości wymiarowe układu JZP-B (D, H, h, A, B, d1, MG i R) używanego przez JZP-3.0B.

Wnioski

JZP-3.0B nadaje się do urządzeń, które muszą działać, gdy w pobliżu znajdująca się maszyna generuje wibracje: silniki i skrzynki biegów w pojazdach i naczyniach, sprężarki, wentylatory, pompy i generatory w zakładach,i szafy zawierające elektroniczne urządzenia sterująceUżywa się go również na podstawkach maszyn i pod oświetleniem pomieszczeń roślin, gdzie celem jest zapobieganie rozprzestrzenianiu się wibracji na zajęte piętra.
