JGX-0240D-4.5A Vibroizolator z liny stalowej, pochłanianie drgań wieloosiowe, duże przemieszczenie, niezależne od częstotliwości tłumienie

Name: JGX-0240D-4.5A Vibroizolator z liny stalowej, pochłanianie drgań wieloosiowe, duże przemieszczenie, niezależne od częstotliwości tłumienie
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0240D-4.5A
Availability: InStock

Nazwa marki:	Hoan
Numer modelu:	JGX-0240D-4.5A
MOQ:	10 sztuk
Warunki płatności:	L/C, D/A, D/P, T/T

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Shaanxi, Chiny

Orzecznictwo:

ISO 9001:2015

Drutowa średnica liny:

4,5 mm

Liczba cewek:

Materiał liny drutu:

stal nierdzewna 304

Zakres temperatur pracy:

-70 ° C do +200 ° C.

Współczynnik tłumienia:

≥15%

Naturalny zakres częstotliwości:

5-15 Hz

Podkreślić:

Wieloosiowe pochłanianie drgań o dużym przemieszczeniu

Tłumienie niezależne od częstotliwości

Wysoki wskaźnik bezpieczeństwa ścinania i rozciągania

Opis produktu

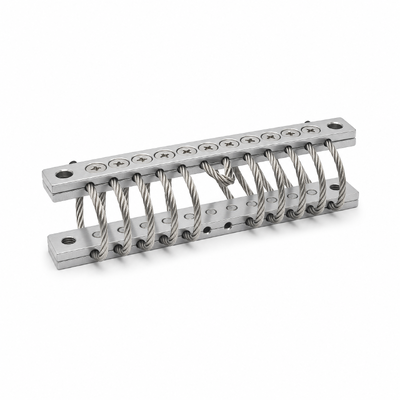

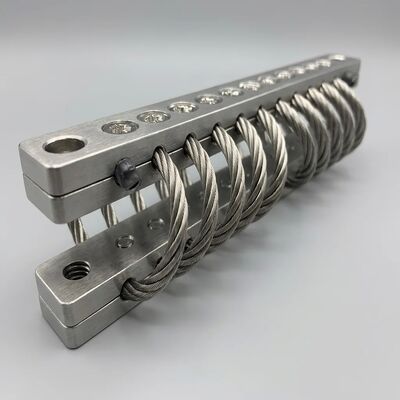

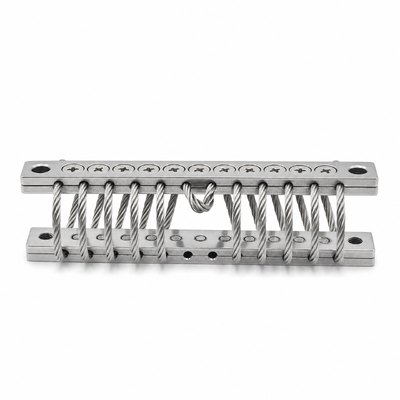

JGX-0240D-4.5A Izolator drutu drutowego dla wibracji

JGX-0240D-4.5A jest precyzyjnie zaprojektowanym izolatorem wibracji liny drutowej, który dostarczawieloosiowe wchłanianie dużego przemieszczeniaobokwydajność tłumienia niezależna od częstotliwościZbudowany wokół 8-spółkowej liny z stali nierdzewnej 304 wraz z aluminium stopu 6061-T6 bloków montażu, ten izolator obsługuje dynamiczne odchylenia poprzez kompresji, cięcia,W celu zapewnienia bezpiecznej ochrony urządzeń w automatyce przemysłowej, transportu ciężkiego, wytwarzania energii i środowisk produkcji precyzyjnej.

Dane dotyczące wydajności i walidacja laboratoryjna

Parametry	Wartość zmierzona	Metoda badania
Wskaźnik tłumienia	≥15%	Metoda półmocnej szerokości pasma
Naturalny zakres częstotliwości	5-15 Hz	Wykryte podniecenie sinus
Wydajność izolacji w rezonancji	≥ 85%	Pomiar przepuszczalności
Temperatura pracy	-70°C do +200°C	Cykl komory termicznej
Życie z powodu zmęczenia	>107 cykli przy obciążeniu znamionowym	Przetestowanie przyspieszone w kształcie sinusów
Po 106 cyklach odpływ	< 3%	Stałe monitorowanie

Każda partia produkcyjna jest poddawana walidacji próbkowania losowego zgodnie z wytycznymi ISO 10816 i ISO 1940.

Scenariusze zastosowania

Automatyka przemysłowa

Centrum obróbki CNC, komórki robotowe i zautomatyzowane stacje inspekcyjne korzystają z wieloosiowej izolacji wibracyjnej, która zachowuje dokładność pozycjonowania podczas szybkich cykli pracy.

Ciężki transport i logistyka

Elektronika pokładowa, urządzenia telemetryczne i urządzenia monitorujące w ciężarówkach, wagonach,i pojazdów transportu materiałów wymagają wytrzymałej ochrony przed drgawkami wywołanymi przez drogę i ciągłymi niskofrekwencyjnymi drgeniami.

Energia i wytwarzanie energii

Urządzenia generatora, moduły monitorowania turbiny,i jednostki klimatyzacji mocy zainstalowane w pobliżu obracających się maszyn doświadczają wibracji o szerokim spektrum, które wymagają izolacji niezależnej od częstotliwości.

Precyzyjne pomiary i laboratorium

Ważniki analityczne, interferometry laserowe i optyczne systemy pomiarowe osiągają większą powtarzalność pomiarów, gdy są odłączone od wibracji otaczającego budynku i zakłóceń w pobliżu urządzeń.

Specyfikacje techniczne

Parametry	Specyfikacja
Numer modelu	JGX-0240D-4.5A
Średnica liny drukowanej	40,5 mm
Liczba cewek	8
Pojemność ładunkowa (sprężenie)	00,5-2,5 kg
Pojemność ładunkowa (odcięcie)	00,3-1,8 kg
Materiał do liny drukowanej	Stal nierdzewna 304
Materiał bloku montażowego	Stop aluminium 6061-T6
Wskaźnik tłumienia	≥15%
Naturalny zakres częstotliwości	5-15 Hz
Wydajność izolacji	≥ 85% w rezonancji
Węzeł montażowy	M5
Masę jednostkową	Około 35 g.
Obsługa powierzchni	Elektrolizowane
Zgodność	ISO 10816, ISO 1940

Częste pytania

Czym różni się tłumienie sznurowe od gumowych lub sprężynowych izolacji?

Izolatory liny drutowej wykorzystują tłumienie suchej tarcia między poszczególnymi niciami drutu, które jest niezależne od częstotliwości i stabilne w temperaturze.Izolatory gumowe wykazują zmiany sztywności zależne od częstotliwości i temperaturyMetalowe izolatory sprężynowe zapewniają nieznaczne osłony i zazwyczaj wymagają zewnętrznych osłon.

Jaki jest oczekiwany okres eksploatacji JGX-0240D-4.5A?

Badania laboratoryjne wykazały, że żywotność zmęczenia przekracza 10 milionów cykli przy obciążeniu znamionowym przy odchyleń wydajności mniejszych niż 3%.żywotność 8-12 lat jest typowa przed zaleceniem wymiany.

Czy ten izolator może być stosowany w instalacjach zewnętrznych?

Wiązka drutu SS304 i polizowana powierzchnia zapewniają odpowiednią odporność na korozję dla większości środowisk przemysłowych.Proszę zapoznać się z naszą marynarką o konstrukcji ze stali nierdzewnej 316L..
