JZP-13.5 Modułowy układany z gumy wchłaniacz wstrząsów Vibration Tuning Startup Torque Mitigation for Rotary Machinery

JZP-13.5 Modularny, układający się izolator wibracyjny

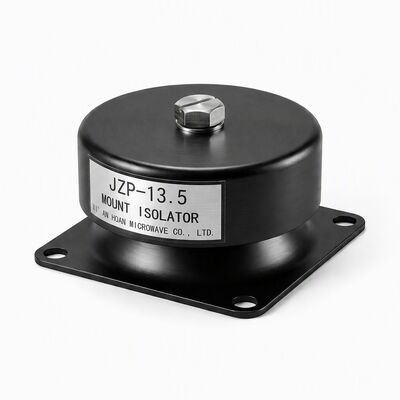

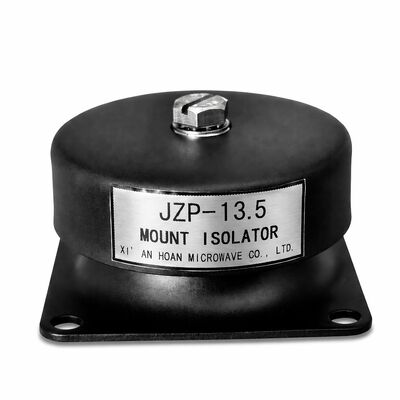

JZP-13.5 izolator tłumiący tarcie wprowadzaModułowa architektura układaniaZ nominalną jednostką obciążenia wynoszącą130,5 kgi sprawdzone doświadczenie w systemach napędowych przemysłowych,ten członek linii produktów JZP-SC1 umożliwia inżynierom konserwacji i projektantom OEM budowę niestandardowych układów izolacyjnych ∼ regulację sztywności, rozkładu obciążenia i charakterystyki tłumienia poprzez łączenie identycznych jednostek w konfiguracji seryjnej, równoległej lub hybrydowej bez projektowania lub kwalifikacji nowego narzędzia.

Rozwiązywanie problemów z momentem uruchomienia w interfejsie montażu

Gdy silnik elektryczny przyspiesza od stanu nieruchomości do prędkości roboczej, ramka statora doświadcza impulsu momentu obrotowego, który może osiągnąć 2-3* wartości pełnego obciążenia w stanie stacjonarnym.Sztywnie przymocowane mocowania przesyłają ten przejściowy bezpośrednio do ramy bazowej, gdzie przejawia się jako mikro-przesunięcie w sprzęgaczach wału, napinaczach pasów i obudowach łożysk.5 przechwytuje ten moment obrotowy poprzez kontrolowane elastomerowe deformacje cięcia , a następnie wraca do równowagi statycznej bez przesunięcia resztki.W rezultacie osiąga się zmierzalne zmniejszenie zużycia sprzęgła i udokumentowane wydłużenie trwałości łożyska napędowego w zespołach pomp silnikowych do pracy ciągłej..

Jak działa modułowy stos

Każda jednostka JZP-13.5 wyposażona jest w standaryzowane interfejsy montażowe M5 na wzór śruby 50 * 60 mm.Połączenie jednostek poprzez obrobione stalowe płyty adapterów (dostępne w sklepie Hoan), inżynierowie mogą zmontować:

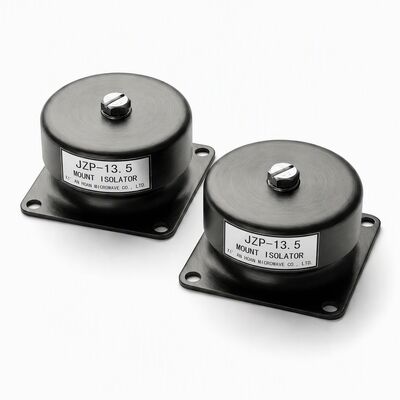

• Równoległe stosy wiele izolatorów dzielących obciążenie na jednej stopie maszyny, zwiększając całkowitą pojemność stopniowo o 13,5 kg przy zachowaniu tej samej pionowej naturalnej częstotliwości
• Zestawy serii izolatory zamontowane w pionowym łańcuchu w celu zwiększenia całkowitej zdolności odchylenia dla wymagań izolacji ultra niskiej częstotliwości poniżej 15 Hz
• Zestawy hybrydowe✓ połączenia elementów równoległych i szeregowych, dostosowane do maszyn o asymetrycznym rozkładzie masy, takich jak pompy z poziomym podzieleniem skrzyni z odchyloną masą silnika

This modular philosophy eliminates the cost and lead time of custom-engineered isolators for non-standard installations while providing field-adjustable tuning that can be optimized during commissioning rather than guessed at the design stage.

Zapobieganie zużyciu wału i korozji na szczelinę

Mikromotoryzacja w interfejsie między wałem a łożyskiemkorozja w wyniku zdenerwowaniaWykorzystanie urządzeń do rotacji w warunkach intensywnych drgań jest główną przyczyną awarii sprzętu.stopniowo usuwać materiał powierzchniowy poprzez zużycie kleju i cykle utlenianiaPochłaniając energię wypychaną przed dotarciem do linii wału, izolatory JZP-13.5 zmniejszają amplitudę rozruchu w dzienniku łożyska do poziomu znacznie poniżej progu uszkodzenia. Field data from paper mill roll drives retrofitted with JZP-SC1 mounts showed a 60% reduction in bearing replacement frequency over a 36-month observation window compared with rigid-bolted baseline installations.

Przegląd osiągów technicznych

JZP-13.5 działa z częstotliwością rezonansu41.5 ± 5 Hzi współczynnik tłumienia wynoszący≥ 0.13, stawiając go mocno w kategorii wysokiego tłumienia (C/Cc > 0,10), gdzie wzmocnienie w rezonancji jest tłumione do amplitud, które nie zagrażają integralności urządzenia.≤ 0,3 mmprzy obciążeniu znamionowym zapewnia utrzymanie tolerancji ustawienia wału nawet podczas wchłaniania energii dynamicznej przez izolator.Impulsy uderzeniowe 100G(12 kolejnych uderzeń) i niesie ze sobą8-letnia konstrukcyjna długość użytkowaniaZ zerowym degradacją.

Wymiary produktu

Parametry techniczne

Przykład zastosowania: Pociągi napędowe z pompą silnikową

W typowej przemysłowej stacji pompowej silnik elektryczny o mocy 11 kW napędza pompę odśrodkową przez elastyczne sprzężenie szczęki.ramy silnika doświadczają reakcji momentalnego momentu obrotowego wynoszącej około 180 N·m ̇ prawie trzykrotności momentu obrotowego ̇ nakładanej na spektrum wibracji w stanie stacjonarnymPrzy sztywnym mocowaniu, ten przejściowy rozprzestrzenia się przez podłoże do sznurka ssania pompy,powodujące powtarzające się mikro-niewłaściwe ustawienie, które przyspiesza zużycie złącza szczęki, wkładki i pompy. zainstalowanie izolatorów JZP-13.5 w konfiguracji równoległego stosu (dwie jednostki na stopę silnikową,4 stopy w sumie) zmniejsza maksymalną transmisję momentu obrotowego do płyty bazowej o ponad 70% przy zachowaniu statycznego wyrównania w zakresie 00,05 mm

Zalecane konfiguracje

Technologia izolacji Xi'an Hoan

• Zero wkręcania się i zero starzenia się w ciągu nominowanej żywotności
• Wysoki wewnętrzny współczynnik tłumienia dla szybkiego rozpraszania energii wibracji
• Bardzo szeroki zakres temperatury roboczej bez odchylenia sztywności
• Rozległa biblioteka standaryzowanych geometrii montażu
• Szybkie tworzenie prototypów i ekonomiczna produkcja małych partii
• Wytrzymała konstrukcja monolityczna zweryfikowana poprzez przyspieszone badania trwałości
• Jednoczesne tłumienie wstrząsów i wibracji w jednym kompaktowym opakowaniu
• Odporny na chemikalia przemysłowe, zanurzenie w wodzie morskiej, ozon i promieniowanie UV

Częste pytania

P: Jak określić odpowiednią konfigurację stosu dla mojej maszyny?
O: Podaj nam całkowitą wagę maszyny, wymiary odcisku stopy i częstotliwości podstawowego pobudzenia (obrotów silnika i częstotliwości przechodzenia ostrza, jeśli ma to zastosowanie).Nasi inżynierowie aplikacji polecą układ układania w ciągu 48 godzin, w tym przewidywane krzywe przenikalności.

P: Czy układanie zmienia naturalną częstotliwość układu izolacyjnego?
A: Parallel stacking — connecting multiple isolators under a single machine foot — increases load capacity while preserving the same vertical natural frequency because stiffness and supported mass increase proportionally. Układanie szeregowe ‡ izolatorów podłączonych od końca do końca ‡ zwiększa całkowite odchylenie i obniża efektywną naturalną częstotliwość, przydatną do izolowania źródeł pobudzenia o bardzo niskiej częstotliwości.

P: Czy te izolatory mogą zastąpić zużytych uchwytów OEM na starym sprzęcie?
O: Absolutnie. Utrzymujemy szczegółowe zapisy zgodności wymiarowej dla podstawowych maszyn przemysłowych. Jeśli numer części OEM nie jest dostępny, wyślij nam wzór śruby montażowej,dostępne dopuszczenie, i obciążenie na montaż, a my potwierdzimy montaż często ze standardowym JZP-13.5 bez konieczności modyfikacji płyty podłoża.

P: Jaka jest minimalna ilość zamówienia do oceny po raz pierwszy?
Odpowiedź: Przyjmujemy zamówienia na próbki począwszy od 4 sztuk, co pozwala na testowanie i weryfikację wydajności izolacji na konkretnym sprzęcie przed zaangażowaniem się w wielkość produkcji.

Jakość i śledzenie

Każdej partii JZP-13.5 towarzyszy cyfrowy certyfikat zgodności, w którym zapisywane są indywidualne pomiary częstotliwości rezonansu, identyfikatory partii surowca i parametry procesu utwardzania.Xi'an Hoan Microwave Co.., Ltd. posiada certyfikat ISO 9001:2015 z w pełni zintegrowanym systemem zarządzania jakością obejmującym badania reologii elastomerów przychodzących, pomiar wymiarów w procesie,i ostateczna weryfikacja dynamicznej wydajności na przyrządowych stołach wstrząsających.
