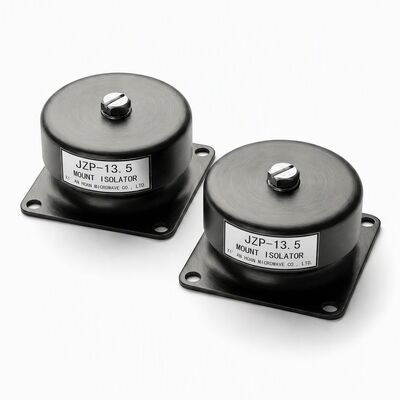

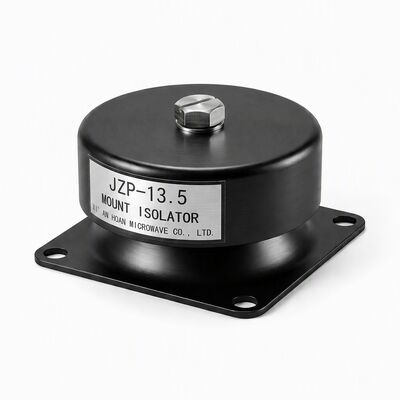

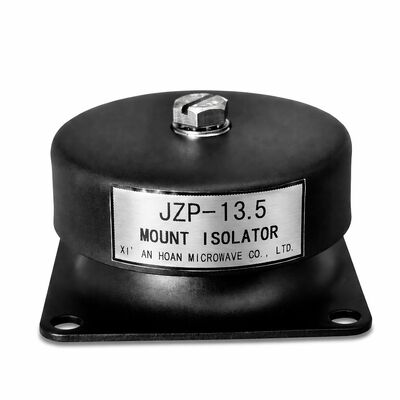

JZP-13.5 Gumowy amortyzator o wysokiej absorpcji energii, odporny na hydrolizę, do urządzeń morskich, bez odbicia

Tłumik drgań JZP-13.5 z tłumieniem tarciowym

JZP-13.5 to precyzyjnie skalibrowany tłumik tarciowy, zaprojektowany do zapewnienia niezawodnej kontroli drgań w środowiskach, gdzie wilgoć, powietrze nasycone solą i stała wilgotność degradują konwencjonalne mocowania gumowo-metalowe. Obciążenie nominalne wynosi 13,5 kg, a jednostka ta należy do rodziny JZP-SC1, której kompozytowa architektura metalowo-elastomeryczna jest stosowana na platformach morskich, przybrzeżnych zakładach przetwórczych, instalacjach HVAC w regionach tropikalnych i zastosowaniach inżynierii morskiej od ponad dekady.

Jak tłumienie tarciowe chroni sprzęt przybrzeżny

W przeciwieństwie do mocowań sprężynowych, które magazynują i uwalniają energię – powodując drgania szczątkowe – JZP-13.5 przekształca przychodzące drgania bezpośrednio w niskiej jakości energię cieplną poprzez kontrolowane tarcie wewnętrzne między precyzyjnie uformowanym rdzeniem elastomerowym a koncentryczną obudową metalową. Każdy cykl zakłóceń mechanicznych jest pochłaniany i rozpraszany, pozostawiając niemal zerowe odbicie. Mechanizm ten jest szczególnie cenny na platformach pływających i pomocniczych systemach okrętowych, gdzie ruch wtórny może prowadzić do dryfu ustawienia, zmęczenia elementów złącznych i przyspieszonej degradacji uszczelnień.

Odporność materiałów klasy morskiej

Formulacja elastomeru zawiera związki hamujące hydrolizę, które zapobiegają rozkładowi molekularnemu w wyniku stałego narażenia na kondensację, rozpryski słonej wody i atmosfery o wysokiej wilgotności. Niezależne testy ekspozycji na mgłę solną potwierdzają, że przesunięcie współczynnika tłumienia pozostaje w granicach ±5% po 1000 godzinach przyspieszonej symulacji atmosfery morskiej. W połączeniu z zakresem temperatur roboczych od -45°C do +65°C, JZP-13.5 zapewnia stałą wydajność izolacji od szaf wiatrowych na morzu w Arktyce po stacje sprężarkowe na równiku, gdzie dzienne temperatury otoczenia rutynowo przekraczają 45°C przy prawie nasyconej wilgotności względnej.

Szerokie pasmo izolacji

Geometria JZP-SC1 jest dostrojona do częstotliwości rezonansowej 41,5 ± 5 Hz ze współczynnikiem tłumienia przekraczającym 0,13, zapewniając skuteczne tłumienie w szerokim spektrum wzbudzeń. Niskoczęstotliwościowe kołysanie konstrukcji – powszechne na pokładach statków i podwyższonych platformach podczas umiarkowanych stanów morza – jest tłumione bez szczytu wzmocnienia typowego dla słabo tłumionych izolatorów sprężynowych. Jednocześnie wysokoczęstotliwościowe harmoniczne z uzwojeń silników, wirników pomp i tłoków sprężarek są izolowane, zanim rozprzestrzenią się na sąsiednie grodzie lub szafy przyrządowe.

Żywotność i bezobsługowa praca

Oceniony na 8 lat ciągłej pracy z udokumentowanym brakiem pełzania i starzenia się w próbkach zwróconych z terenu, JZP-13.5 nie wymaga smarowania, ponownego dokręcania ani planowej wymiany w okresie projektowej żywotności większości urządzeń przemysłowych. Jednostka wytrzymuje impulsy udarowe 100G(12 kolejnych zdarzeń) bez trwałego odkształcenia, zapewniając duży margines bezpieczeństwa podczas transportu, instalacji i scenariuszy awaryjnego zatrzymania.

Wymiary produktu

Parametry techniczne

Typowe scenariusze wdrożenia

• Agregaty sprężarkowe HVAC na platformach morskich – gdzie mgła solna i ciągłe cykle pracy 24/7 wymagają izolacji odpornej na korozję z zerowymi oknami dostępu serwisowego
• Przybrzeżne stacje pomp odsalania – ochrona szybkich pomp odśrodkowych przed rezonansem konstrukcyjnym, jednocześnie odporność na degradację elastomeru spowodowaną chlorkami
• Zespoły prądotwórcze w regionach tropikalnych – utrzymanie stabilności ustawienia w środowiskach, gdzie dzienne wahania temperatury przekraczają 20°C z kondensacją wewnątrz obudów
• Pomocnicze maszyny okrętowe – pochłanianie drgań przenoszonych przez kadłub bez wzmacniania ruchu niskoczęstotliwościowego wywołanego przechyłem przez interfejs mocowania
• Urządzenia monitorujące dylatacje mostów – izolacja czułych akcelerometrów i czujników przemieszczenia od wzbudzeń szerokopasmowych wywołanych ruchem drogowym w wilgotnych środowiskach nad wodą

Xi'an Hoan Isolator Technology – Sprawdzone cechy

• Brak pełzania i starzenia się w okresie gwarantowanej żywotności
• Wysoki wewnętrzny współczynnik tłumienia dla szybkiego rozpraszania energii drgań
• Bardzo szeroki zakres temperatur pracy bez dryfu sztywności
• Obszerna biblioteka standardowych geometrii połączeń
• Szybkie prototypowanie i ekonomiczna produkcja małoseryjna
• Wytrzymała, monolityczna konstrukcja zweryfikowana w przyspieszonych testach żywotności
• Jednoczesne tłumienie wstrząsów i drgań w jednym kompaktowym pakiecie
• Odporność na chemikalia przemysłowe, zanurzenie w wodzie morskiej, ozon i promieniowanie UV

Często zadawane pytania

P: Jak JZP-13.5 sprawdza się w środowiskach stale wilgotnych?
O: Odporna na hydrolizę mieszanka elastomerowa utrzymuje pełne specyfikacje mechaniczne po długotrwałym narażeniu na wodę słodką, morską i atmosferę o wysokiej wilgotności. Testy w komorze mgły solnej wykazują stabilne tłumienie przez 1000 godzin przyspieszonej symulacji atmosfery morskiej.

P: Czy gwarantowana 8-letnia żywotność jest realistyczna do użytku zewnętrznego w warunkach przybrzeżnych?
O: Tak. Próbki zwrócone z instalacji morskich w Azji Południowo-Wschodniej wykazują retencję współczynnika tłumienia powyżej 95% w punkcie kontrolnym 8 lat, bez przypadków zmian wymiarowych związanych z pełzaniem lub delaminacji wiązania.

P: Czy ten izolator można skonfigurować do obciążeń powyżej 13,5 kg?
O: Wiele jednostek JZP-13.5 można połączyć równolegle, aby uzyskać większą całkowitą nośność. W przypadku wymagań dotyczących pojedynczej jednostki powyżej 13,5 kg zalecamy przejście na wariant JZP-15-SC1 w tej samej obudowie wymiarowej.

P: Czym tłumienie tarciowe różni się od konwencjonalnego tłumienia sprężynowego?
O: Konwencjonalne izolatory sprężynowe wykazują niskie tłumienie wewnętrzne (zazwyczaj C/Cc < 0,01), co oznacza, że wzmacniają drgania przy rezonansie i wymagają dodatkowych elementów tłumiących. Seria JZP-SC1 osiąga C/Cc ≥ 0,13 wewnętrznie dzięki tarciu materiałowemu – nie są potrzebne zewnętrzne tłumiki – zapewniając bardziej płaskie krzywe transmisji i znacznie skrócony czas stabilizacji po zdarzeniach przejściowych.

Zapewnienie jakości

Każdy JZP-13.5 przechodzi indywidualne weryfikacje częstotliwości rezonansowej na skalibrowanym stole wibracyjnym przed wysyłką. Identyfikowalność partii jest utrzymywana dzięki numerom seryjnym wytrawionym laserowo, powiązanym z certyfikatami partii surowców i zapisami cyklu utwardzania. Xi'an Hoan Microwave Co., Ltd. działa zgodnie z systemem zarządzania jakością ISO 9001:2015, posiadając w pełni własne możliwości obróbki CNC, mieszania elastomerów i testów środowiskowych.
