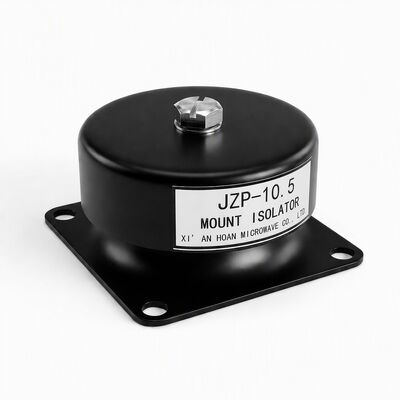

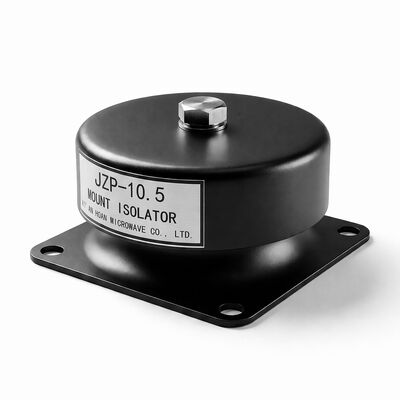

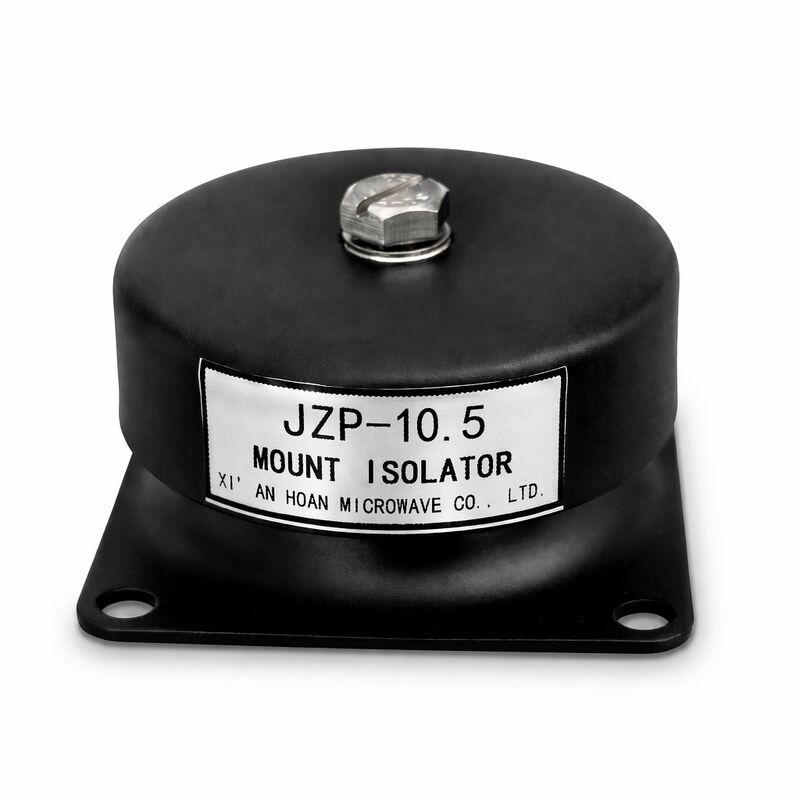

JZP-10.5 Gumowe mocowanie amortyzatora 3D Wielokierunkowa amortyzacja obciążenia Antystatyczny ESD Bezpieczny izolator drgań

JZP-10.5 Wielokierunkowy izolator wibracji antystatyczny ESD

JZP-10.5 rozwiązuje specyficzne wyzwanie w precyzyjnej produkcji i środowiskach elektronicznych: potrzebę izolacji wibracji działającej z każdego kierunku przy jednoczesnym bezpiecznym rozpraszaniu ładunków elektrostatycznych które mogłyby uszkodzić wrażliwe komponenty. Jego kopulasta geometria elastomeru i przewodząca formuła sprawiają, że jest to idealny wybór dla narzędzi półprzewodnikowych, sprzętu inspekcyjnego i infrastruktury serwerowej, gdzie wyładowania ESD mogą powodować miliony strat z powodu przestojów.

Jak działa trójwymiarowa absorpcja wielokierunkowa

W przeciwieństwie do konwencjonalnych mocowań cylindrycznych, które doskonale sprawdzają się przy ściskaniu osiowym, ale znacznie sztywnieją pod obciążeniami ścinającymi i wyboczeniowymi, JZP-10.5 wykorzystuje profil elastomeru w kształcie sektora kulistego. Ta geometria zapewnia niemal izotropową sztywność — co oznacza, że reakcja mocowania jest porównywalna niezależnie od tego, czy wibracje docierają osiowo, promieniowo, czy pod dowolnym kątem skośnym. Element gumowy odkształca się w trybie kombinowanym ściskania i ścinania, pochłaniając energię poprzez tłumienie histeretyczne na wszystkich trzech osiach translacyjnych jednocześnie. W testach JZP-10.5 osiągnął wskaźniki tłumienia transmisji wibracji w zakresie 82-85% w paśmie wzbudzenia 10-500 Hz przy obciążeniu 50-70% znamionowej nośności.

Mechanizm ochrony ESD

• Przewodząca sieć węglowa — Polimer bazowy NR/CR jest wypełniony sadzą węglową o wysokiej strukturze, powyżej progu perkolacji, tworząc ciągłe ścieżki przewodzące przez matrycę elastomeru bez kompromisu w zakresie właściwości mechanicznych.
• Rezystywność powierzchniowa 10⁴-10⁶ Ω — Pozycjonowany w optymalnym zakresie rozpraszania elektrostatycznego: wystarczająco przewodzący, aby rozładować ładunki w ciągu milisekund (spełniając wymagania normy ANSI/ESD S20.20 dotyczące < 2 sekund czasu rozładowania od 1000V do 100V), a jednocześnie wystarczająco rezystywny, aby zapobiec niebezpiecznemu przepływowi prądu w przypadku przypadkowego kontaktu z obwodami pod napięciem.
• Trwała właściwość antystatyczna — W przeciwieństwie do zewnętrznych sprayów antystatycznych, które ścierają się podczas obsługi i czyszczenia, związek wypełniony węglem zapewnia trwałą, niezależną od wilgotności ochronę ESD przez cały okres użytkowania produktu.

Produkcja i zgodność

• Kontrolowane środowisko mieszania — Dyspersja sadzy węglowej jest osiągana poprzez dwukrotne mieszanie wewnętrzne (typu Banbury) z monitorowaniem krzywej mocy w czasie rzeczywistym w celu weryfikacji jakości dyspersji. Słaba dyspersja prowadzi do gorących punktów rezystywności, dlatego każda partia przechodzi testy kuponów rezystywności inline przed formowaniem.
• Zgodność z IEC 61340-5-1 — Nasz program kontroli ESD jest zgodny z międzynarodową normą ochrony urządzeń elektronicznych przed zjawiskami elektrostatycznymi. Pakiety dokumentacji, w tym certyfikaty zgodności i dzienniki rezystywności partii, są dostępne z każdą przesyłką.
• Identyfikowalność — Każda partia produkcyjna otrzymuje unikalny kod partii, który można prześledzić do partii surowców, parametrów mieszania, zapisów prasy formującej i danych testów kontroli jakości przechowywanych przez 36 miesięcy.

Specyfikacje techniczne

Instalacja i konserwacja

• Upewnij się, że powierzchnia montażowa jest elektrycznie połączona z siecią uziemienia ESD obiektu (zalecane: < 1 Ω do uziemienia)
• Okresowo weryfikuj rezystywność powierzchniową skalibrowanym megomomierzem zgodnie z IEC 61340-2-3 — zalecany interwał: co 6 miesięcy lub 2000 godzin pracy
• Nie maluj, nie powlekaj ani nie nakładaj kleju na powierzchnię gumową, ponieważ wpłynie to na przewodnictwo
• Czyść tylko alkoholem izopropylowym i ściereczką bezpyłową; rozpuszczalnikowe środki czyszczące mogą wypłukiwać dodatki antystatyczne
• Wymień mocowania wykazujące pęknięcia fizyczne, trwałe odkształcenie przekraczające 15% pierwotnej wysokości lub pomiary rezystywności poza zakresem 10⁴-10⁶ Ω

Zastosowania przemysłowe

• Produkcja półprzewodników — Roboty do obsługi płytek, izolacja narzędzi litograficznych, tłumienie wibracji maszyn CMP w pomieszczeniach czystych klasy 100/1000
• Linie montażowe SMT — Nóżki maszyn typu pick-and-place, izolacja przenośników pieców do lutowania reflow, mocowania stacji inspekcyjnych AOI
• Infrastruktura centrów danych — Izolacja podstawy szaf serwerowych, odsprzęganie wibracji macierzy dysków twardych, mocowanie jednostek CRAC w celu zapobiegania hałasowi przenoszonemu przez konstrukcję
• Medycyna i laboratoria — Izolacja wibracji wirówek, mocowanie podstaw mikroskopów elektronowych, stoły precyzyjnych wag, platformy cyklerów termicznych PCR
• Testowanie i pomiary — Fundamenty maszyn współrzędnościowych (CMM), stoły interferometrów laserowych, sprzęt metrologiczny wrażliwy na wibracje

Przewaga konkurencyjna

Konwencjonalne mocowania antywibracyjne wymagają oddzielnych pasków uziemiających lub mat przewodzących do rozwiązywania problemów ESD — zwiększając koszty, złożoność instalacji i potencjalne punkty awarii. JZP-10.5 integruje tłumienie wibracji i rozpraszanie ładunków elektrostatycznych w jednym kompaktowym urządzeniu, zmniejszając liczbę elementów BOM i upraszczając montaż dla producentów sprzętu OEM. Jego niemal izotropowy profil sztywności dodatkowo eliminuje potrzebę montażu zależnego od orientacji, umożliwiając szybszą i bardziej wybaczającą instalację na linii produkcyjnej.

Informacje o zamawianiu

Dostępne od ręki w standardowej konfiguracji. Opcje dostosowywania OEM obejmują: alternatywne gwinty śrubowe (M8, M12, UNC/UNF), sprzęt ze stali nierdzewnej (klasa 304 lub 316), związek na bazie silikonu dla rozszerzonego zakresu temperatur i niestandardowe strojenie twardości. Poproś o próbkę do oceny wewnętrznej — wysyłamy zestawy ewaluacyjne w ciągu 3 dni roboczych. Karty katalogowe, modele CAD 3D (format STEP/IGS) i certyfikaty zgodności dostępne na życzenie.
