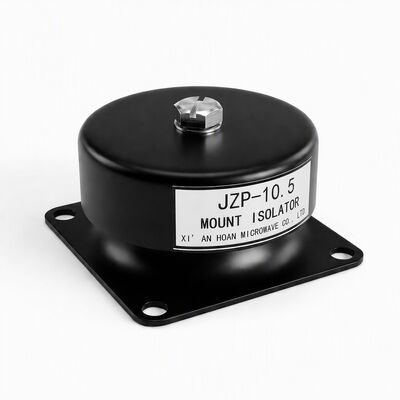

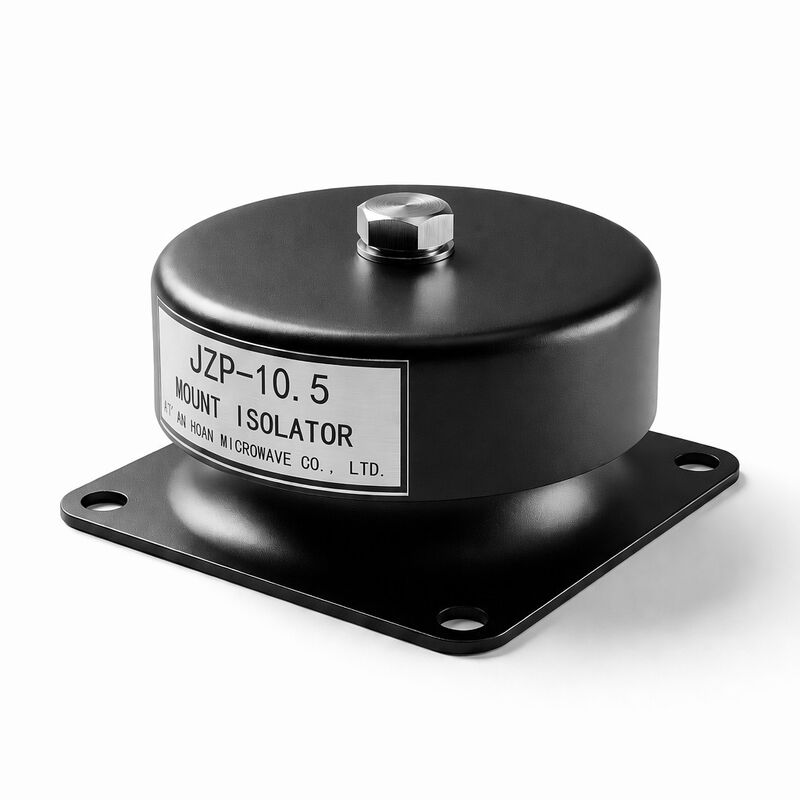

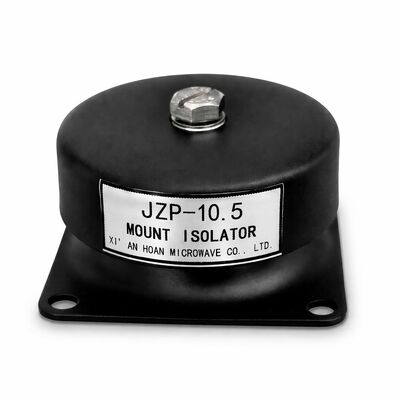

JZP-10.5 Gumowy amortyzator zoptymalizowany stosunek dynamiczno-statyczny odporny na pękanie ozonowe NR izolator drgań

Tłumik drgań gumowy JZP-10.5 o wysokiej precyzji

The JZP-10.5 to precyzyjnie zaprojektowany izolator drgań z połączeniem gumy i metalu, przeznaczony do urządzeń przemysłowych wymagających stabilnych charakterystyk sztywności dynamicznej do statycznej oraz długoterminowej trwałości środowiskowej. Jego kluczową cechą jest formuła NR, która utrzymuje stosunek dynamiczno-statyczny ≤1,4 — krytyczny parametr zapewniający przewidywalne zachowanie mocowania zarówno przy stałych obciążeniach, jak i w warunkach oscylacyjnych, zapobiegając dryfowi rezonansowemu w maszynach wirujących.

Proces Produkcji i Zapewnienie Jakości

• Formowanie kompresyjne — Każda jednostka JZP-10.5 jest produkowana metodą formowania kompresyjnego pod wysokim ciśnieniem w temperaturze 150-160°C, osiągając pełną gęstość sieciowania w całym korpusie gumowym, co zapewnia spójne właściwości mechaniczne w każdej partii.
• Wulkanizowane połączenie metalowe — Rdzeń stalowy jest poddawany obróbce wstępnej fosforanem cynku i powlekaniu klejem Chemlok przed wulkanizacją gumy, tworząc siłę wiązania przekraczającą 8 MPa — znacznie powyżej wytrzymałości gumy na rozrywanie.
• 100% test obciążenia i ugięcia — Każda partia produkcyjna jest próbkowana pod kątem statycznych i dynamicznych krzywych sztywności na ramie testowej MTS z serwo-hydraulicznym napędem, z pełną dokumentacją identyfikowalności przechowywaną przez 36 miesięcy.
• Weryfikacja partii w komorze ozonowej — Próbki mieszanki NR z każdej partii są poddawane działaniu 50 pphm ozonu w temperaturze 40°C przez 72 godziny zgodnie z ASTM D1149, z zerowym widocznym pękaniem jako kryterium akceptacji.

Specyfikacje techniczne

Charakterystyka wydajności

Stosunek dynamiczno-statyczny ≤1,4 w modelu JZP-10.5 jest wyróżniającą się cechą w swojej klasie. W praktyce oznacza to, że mocowanie usztywnia się nie więcej niż o 40% podczas przejścia od obciążenia statycznego do wzbudzenia dynamicznego — minimalizując przesunięcie naturalnej częstotliwości systemu, które zazwyczaj nęka ogólne mocowania gumowe. Jest to szczególnie cenne w przypadku urządzeń o zmiennej prędkości, gdzie unikanie rezonansu w zakresie prędkości obrotowych jest niezbędne.

Formuła NR odporna na ozon zawiera przeciwutleniacze na bazie p-fenylenodiaminy i wosk mikrokrystaliczny, który migruje na powierzchnię, tworząc warstwę ochronną. Ta podwójna mechaniczna ochrona została potwierdzona przyspieszonymi badaniami starzenia, odpowiadającymi ponad 5 latom ekspozycji na zewnątrz w umiarkowanym klimacie.

Wytyczne dotyczące instalacji

• Płaskość powierzchni montażowej powinna mieścić się w granicach 0,2 mm na powierzchni styku
• Moment dokręcania: 25-30 N·m dla trzpieni M10
• Zawsze używaj kombinacji płaskiej podkładki i podkładki sprężystej, aby zapobiec poluzowaniu
• Zachowaj minimalny prześwit 5 mm wokół korpusu gumowego, aby umożliwić nieograniczone ugięcie
• W przypadku systemów wielomocowań upewnij się, że rozkład obciążenia nie przekracza odchylenia ±10% między mocowaniami

Typowe zastosowania

• Systemy HVAC — Izolacja sprężarek agregatów chłodniczych, wentylatorów wież chłodniczych i central wentylacyjnych od konstrukcji budynków
• Pompy przemysłowe — Redukcja wibracji przenoszonych przez rury w instalacjach pomp wirowych i membranowych
• Agregaty prądotwórcze — Izolacja podramowa dla agregatów prądotwórczych diesla i gazu ziemnego do 50 kVA
• Stacje sprężarek — Izolacja sprężarek tłokowych i spiralnych w systemach chłodniczych i pneumatycznych
• Maszyny włókiennicze — Tłumienie wibracji krosien i przędzarek w środowiskach produkcyjnych

Pakowanie i wysyłka

Standardowe opakowanie: indywidualne pudełko marki WNRLN z wkładką z pianki PE, 50 sztuk w kartonie zbiorczym z podwójnej falistej tektury klasy eksportowej (420*320*250mm, ok. 11 kg brutto). Dostępne niestandardowe etykietowanie i kodowanie kreskowe dla zamówień OEM. Standardowa wysyłka drogą morską (FCL/LCL) z portów Shenzhen lub Guangzhou, z opcjami ekspresowej wysyłki lotniczej dla pilnych dostaw.

Opcje dostosowywania

Oferujemy regulację twardości mieszanki (zakres 45-70 Shore A), alternatywne wymiary trzpieni (M8, M12), elementy złączne ze stali nierdzewnej do środowisk korozyjnych oraz warianty z gumy silikonowej dla rozszerzonego zakresu temperatur (-60°C do +200°C). Obowiązują minimalne ilości zamówienia dla niestandardowych formulacji. Skontaktuj się z naszym zespołem inżynierów z wymaganiami aplikacji, aby uzyskać spersonalizowane rekomendacje.
