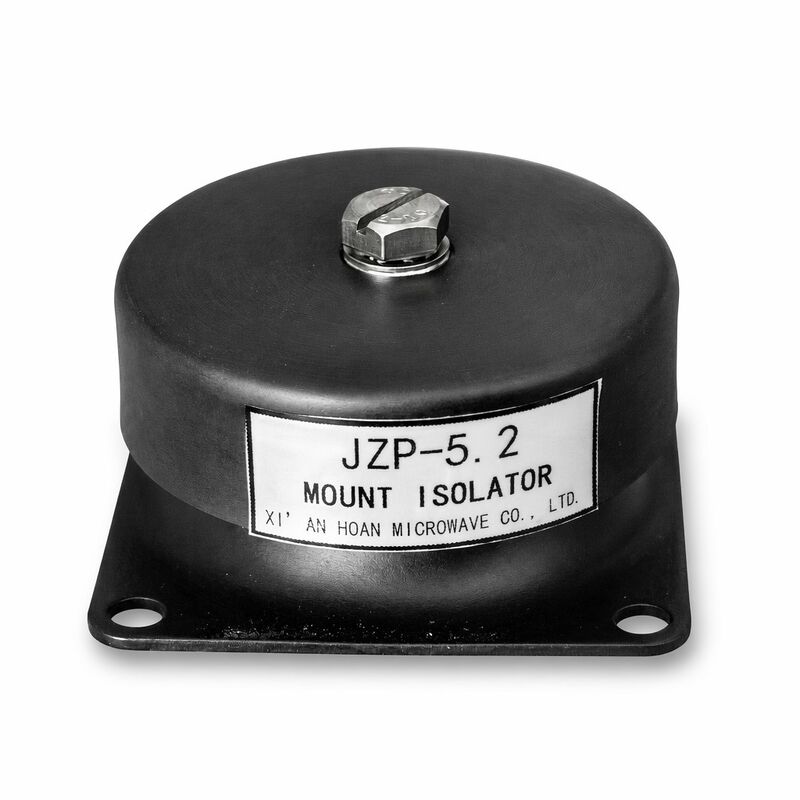

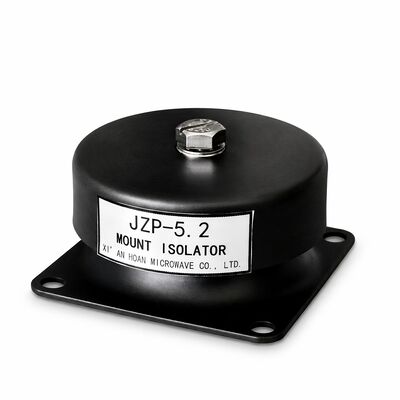

JZP-5.2 Odporny na korozję, ścięty kołek gumowy Wibroizolator Mocowanie amortyzatora do precyzyjnego gwintowania

Gdy guma przeżyje śrubę — przeoczony tryb awarii

Zapytaj każdego inżyniera utrzymania ruchu, który zarządza flotą jednostek klimatyzacyjnych na dachu lub przybrzeżnych stacji pomp: element gumowy w Wartość prawie nigdy nie psuje się pierwszy. Psuje się trzpień. Rdzewieje. Nakrętka się zapieka. Gwinty zacierają się podczas demontażu. A to, co powinno być 20-minutową wymianą sprzętu, staje się 3-godzinną pracą wymagającą szlifierki kątowej, oleju penetrującego, palnika, a — w najgorszych przypadkach — wiercenia uszkodzonego trzpienia i ponownego gwintowania otworu montażowego. Tłumik JZP-5.2 Tłumik mocowania został zaprojektowany tak, aby najszybciej degradujący się element — elementy złączne metalowe — wytrzymał tak długo, jak guma, którą wspiera.

Galwanizacja ze stopu cynkowo-niklowego — 5-krotna przewaga antykorozyjna nad standardowym cynkiem

Standardowa galwanizacja cynkowa (ASTM B633, typ II lub III, Fe/Zn 5-8 µm) od dziesięcioleci jest domyślną powłoką elementów złącznych dla przemysłowych tłumików gumowych. Sprawdza się wystarczająco dobrze w pomieszczeniach. Na zewnątrz lub w atmosferach korozyjnych jest ewidentnie niewystarczająca. Gumowy tłumik drgań JZP-5.2 zastępuje zwykły cynk systemem powlekania stopem cynkowo-niklowym (Zn-Ni) zawierającym 12-15% niklu wagowo w osadzie, z pasywacją chromową trójwartościową jako warstwą wierzchnią i cienką warstwą integralnego uszczelniacza smarnego. Różnica w wydajności nie jest przyrostowa — jest kategoryczna:O: Cięcie trzpienia usuwa powłokę Zn-Ni z przeciętej powierzchni i odsłania goły stal węglową 45#. Ta powierzchnia rozwinie czerwoną rdzę w ciągu kilku dni w warunkach zewnętrznych. Jeśli modyfikacja w terenie jest nieunikniona, nałóż związek cynkowy do zimnej galwanizacji (minimum 93% cynku w suchej warstwie zgodnie z ASTM A780) na przeciętą powierzchnię w ciągu 1 godziny od cięcia. Należy pamiętać, że modyfikacja trzpienia unieważnia gwarancję antykorozyjną.Standardowy cynk (8 µm)

Elementy złączne gwintowane są samocentrujące tylko wtedy, gdy zaczynają się prosto. Koniec trzpienia z prostym cięciem nie zapewnia żadnego prowadzenia — pierwszy gwint wewnętrzny nakrętki styka się z pierwszym gwintem zewnętrznym trzpienia w jednym punkcie, a jeśli kątowe wyrównanie jest odchylone o więcej niż około 1,5 stopnia dla gwintu M10 grubozwojnego, nakrętka przekrzywi się zamiast samoczynnie się wyrównać. W warunkach polowych — praca nad głową, sięganie wokół obudowy sprężarki, noszenie rękawic, przy słabym oświetleniu — trzpień z prostym cięciem to incydent przekrzywienia czekający na wystąpienie.

Końcówka trzpienia tłumika drgań JZP-5.2 jest precyzyjnie szlifowana z fazowaniem 30° ±2° (kąt wierzchołkowy 60° ±4°) o długości 2,5 mm od końcówki trzpienia. Tworzy to stożkową powierzchnię prowadzącą, która jednocześnie pełni dwie funkcje: zmniejsza początkową powierzchnię styku gwintu (obniżając moment obrotowy wymagany do pierwszego zazębienia) i zapewnia fizyczną rampę centrującą, która kieruje oś nakrętki do wyrównania z osią trzpienia. W kontrolowanych próbach instalacyjnych porównujących trzpienie M10 z prostym cięciem i fazowaniem 30° konstrukcja fazowana zmniejszyła liczbę incydentów przekrzywienia z około 8% do poniżej 0,5% w 500 instalacjach ślepych wykonanych przez techników, którzy nie zostali poinformowani o teście.

Szczegóły specyfikacji gwintu:

Średnica całkowitaWartośćForma gwintu

ISO metryczny grubozwojny, M10 * 1,5 (ISO 68-1)

Parametr

Wartość

Średnica całkowitaWysokość całkowita (swobodna)

35 ±0,5 mm

Gaz H2S nad studniami mokrymi w połączeniu z wilgotnością względną 95%+ tworzy silnie korozyjny mikroklimat. Sprzęt trzpieniowy gumowego tłumika drgań jest często pierwszym elementem ulegającym awarii — przed uszczelnieniem mechanicznym pompy, wirnikiem, a nawet korpusem żeliwnym. Powłoka JZP-5.2 Zn-Ni jest określana, gdy producenci pomp odmawiają gwarancji na awarie tłumików związane z korozją.

• Urządzenia CIP (Clean-in-Place) w przemyśle spożywczym i napojów: Codzienne cykle czyszczenia gorącą wodą i roztworami alkalicznymi/kwasowymi w temperaturze 80-85 C tworzą wilgotne, agresywne chemicznie środowisko wokół tłumików pomp i silników. Warstwa pasywacyjna chromu trójwartościowego na trzpieniach JZP-5.2 jest odporna na detergenty alkaliczne, które usuwają konwencjonalne powłoki konwersyjne cynkowo-chromianowe.
• Pytania i odpowiedzi dotyczące serwisu terenowegoP: Jak mogę zweryfikować grubość powłoki Zn-Ni na otrzymanych częściach?
• O: Użyj skalibrowanego miernika fluorescencji rentgenowskiej (XRF) zgodnie z ASTM B568. Pomiary należy wykonać na gładkiej, niegwintowanej części trzpienia. Dopuszczalny zakres to 8-12 µm. Wartości poniżej 8 µm wskazują na odchylenie procesu powlekania; wartości powyżej 12 µm mogą wpłynąć na dopasowanie gwintu. Raport z pomiaru przenośnym XRF jest dołączany do zamówień powyżej 500 sztuk.P: Co jeśli będę musiał skrócić lub zmodyfikować długość trzpienia w terenie?O: Cięcie trzpienia usuwa powłokę Zn-Ni z przeciętej powierzchni i odsłania goły stal węglową 45#. Ta powierzchnia rozwinie czerwoną rdzę w ciągu kilku dni w warunkach zewnętrznych. Jeśli modyfikacja w terenie jest nieunikniona, nałóż związek cynkowy do zimnej galwanizacji (minimum 93% cynku w suchej warstwie zgodnie z ASTM A780) na przeciętą powierzchnię w ciągu 1 godziny od cięcia. Należy pamiętać, że modyfikacja trzpienia unieważnia gwarancję antykorozyjną.P: Czy istnieje różnica w momencie dokręcania między pierwszą instalacją a ponowną instalacją?
• O: Tak. Integralna powłoka smarna jest najbardziej skuteczna przy pierwszej instalacji. W przypadku ponownej instalacji (ta sama nakrętka, ten sam trzpień, wcześniej dokręcone) należy zmniejszyć moment obrotowy do 27-32 N·m, aby uwzględnić zmniejszony współczynnik tarcia wygładzonych gwintów. W przypadku użycia nowej nakrętki na wcześniej zainstalowanym trzpieniu, należy powrócić do standardowej specyfikacji 30-35 N·m.P: Jak powinny być zorientowane tłumiki JZP-5.2 — trzpieniem do góry, trzpieniem do dołu, czy poziomo?

O: Tłumik amortyzatora JZP-5.2 jest przeznaczony do obciążenia osiowego (ściskanie) z elementem gumowym między wspieranym sprzętem a fundamentem. Preferowana orientacja to taka, w której ciężar sprzętu ściska tłumik osiowo. Orientacja pozioma (ścinanie) jest dopuszczalna przy obciążeniach do 40% znamionowego obciążenia osiowego (maksymalnie 32 kg na tłumik). Nie instalować w rozciąganiu — wiązanie guma-metal nie jest przystosowane do obciążeń rozciągających. Jeśli zastosowanie w rozciąganiu jest nieuniknione, skontaktuj się z działem technicznym w celu uzyskania obudowy typu zatrzaskowego.

Certyfikaty powłoki Zn-Ni, raporty zgodności wymiarowej trzpieni lub ceny hurtowe z czasem realizacji można uzyskać, kontaktując się z naszym zespołem sprzedaży technicznej — prosimy o podanie szczegółów środowiska aplikacji w celu uzyskania spersonalizowanej rekomendacji.
