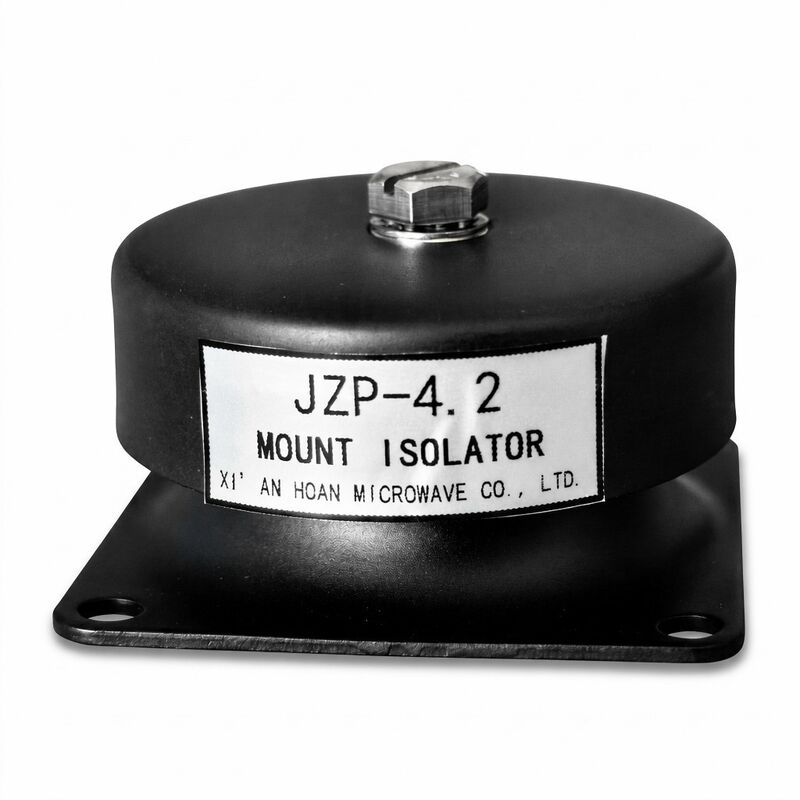

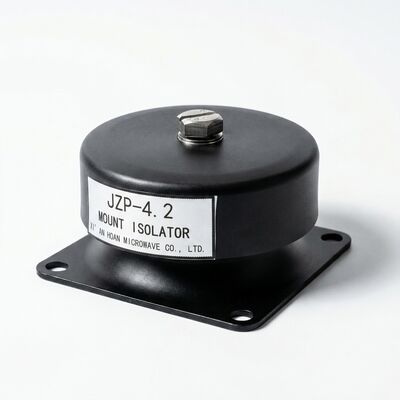

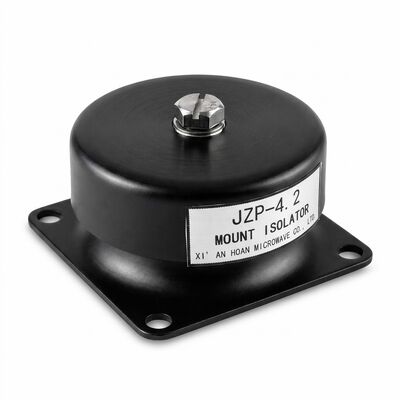

JZP-4.2 Gumowy izolator drgań z odzyskiem wysokiego ścinania Mocowanie amortyzatora do tłumienia rezonansów maszyn

Dlaczego Sprężystość Ścinana Definiuje Długoterminową Wydajność Tłumienia

Gdy Tłumik Wibracji jest poddawany siłom bocznym — od momentu obrotowego rozruchu urządzenia, niewyważonych mas wirujących lub zewnętrznych popchnięć podczas konserwacji — element gumowy ulega odkształceniu ścinającemu. Tłumiki niskiej jakości rozwijają trwałe odkształcenie po wielokrotnych cyklach ścinania, powodując dryf tłumionego urządzenia z pierwotnego ustawienia. Tłumik Wibracji z Gumy JZP-4.2 jest zaprojektowany z elastomeru o wysokiej sprężystości: po 100 000 cyklach ścinania przy 80% maksymalnego obciążenia znamionowego, trwałe odkształcenie wynosi poniżej 0,3 mm — znacznie poniżej progu 0,5 mm, który większość precyzyjnie ustawionych pomp i sprężarek może tolerować bez podkładek.

Stabilność Boczna — Utrzymanie Urządzenia na Swoim Miejscu

Lekkie maszyny są szczególnie podatne na przemieszczenie boczne, ponieważ masa zawieszenia jest niska w stosunku do sił wzbudzających. Pakiet pomp o masie 35 kg, uruchamiany pod obciążeniem, może generować przejściowe siły boczne przekraczające 200 N w punktach mocowania. Tłumik Mocowania JZP-4.2 rozwiązuje ten problem dzięki stosunkowi sztywności bocznej do osiowej wynoszącemu 0,8:1 — co oznacza, że ruch boczny jest tylko nieznacznie bardziej miękki niż ściskanie pionowe, w przeciwieństwie do wielu cylindrycznych mocowań, gdzie sztywność boczna może być 3–5* niższa niż osiowa. Rezultat: urządzenie pozostaje wyśrodkowane na płycie podstawy bez potrzeby stosowania zewnętrznych ograniczników lub prowadnic.

Tłumienie Rezonansu — Rozwiązywanie Problemu Lekkich Maszyn

Lekkie maszyny stanowią unikalne wyzwanie w zakresie wibracji: masa urządzenia jest na tyle niska, że zamontowana częstotliwość naturalna często mieści się między 8 a 18 Hz — bezpośrednio pokrywając się z typowymi prędkościami obrotowymi silnika (1500 i 3000 obr./min odpowiadają wzbudzeniu 25 Hz i 50 Hz). Konwencjonalny Tłumik Drgań o niskim tłumieniu (< 0,05 współczynnik strat) wzmocni wibracje przy rezonansie, zamiast je tłumić, potencjalnie potrajając lub poczwórnie zwiększając przenoszoną siłę.

JZP-4.2 wykorzystuje mechanizm tłumienia zależny od częstotliwości, inherentny dla jego formuły elastomeru wypełnionego. Przy niskich częstotliwościach (< 15 Hz, w tym pasmo rezonansowe systemu), współczynnik tłumienia (tan δ) wzrasta do 0,18–0,22, zapewniając skuteczne tłumienie rezonansu. Przy częstotliwościach roboczych powyżej 25 Hz — gdzie pracuje większość maszyn wirujących — tan δ spada do 0,08–0,12, zapewniając wydajne tłumienie (zazwyczaj 85–92% redukcji wibracji przy 50 Hz).

Geometria Montażu i Dane Wymiarowe

Konfiguracje Montażu Specyficzne dla Zastosowania

• Jednostopniowe Sprężarki Powietrza (0,75–3 kW): Czteropunktowe mocowanie pod siodłem zbiornika. JZP-4.2 tłumi tryb kołysania 8–12 Hz, który wzbudzają jednocylindrowe maszyny tłokowe podczas suwu sprężania. Sztywność boczna zapobiega przesuwaniu się zbiornika po podłodze na gładkim betonie.
• Podstawy Pomp Odśrodkowych (0,5–5 KM): Trzy lub cztery mocowania między płytą podstawy pompy-silnika a ramą podstawy. Wysoka sprężystość ścinana zapobiega postępowi rozbieżności między wałami pompy i silnika — częstej przyczynie przedwczesnego uszkodzenia uszczelnień mechanicznych.
• Ławowe Jednostki Wirówek Laboratoryjnych: Tłumik Wibracji z Gumy wygładza wibracje nierównowagi 15–30 Hz bez dodawania masy bezwładnościowej, która spowolniłaby czasy ramp-down po otwarciu pokrywy. Stabilność boczna jest kluczowa podczas przejściowej fazy rozruchu, gdy wirnik przechodzi przez swoją prędkość krytyczną.
• Małe Jednostki Skraplające HVAC (1–3 TR): Tłumik Drgań tłumi wibracje sprężarki i wentylatora od wsporników dachowych lub ściennych. Stosunek boczny/osiowy 0,8:1 radzi sobie z obciążeniami bocznymi wywołanymi przez wiatr bez nadmiernego kołysania.

Pytania Dotyczące Weryfikacji Wydajności

P: Jak mierzy się sprężystość ścinaną na linii produkcyjnej?
O: Każda partia przechodzi 24-godzinny przyspieszony test pełzania: 80% maksymalnego obciążenia znamionowego przykładane w kierunku bocznym przez 12 godzin w temperaturze 70°C, a następnie zwalniane. Pozostałe odkształcenie mierzy się zegarem pomiarowym 2 godziny po zwolnieniu. Jednostki przekraczające 0,35 mm pozostałego odkształcenia są odrzucane.

P: Czy temperatura wpływa na stosunek sztywności bocznej do osiowej?
O: Umiarkowanie. W temperaturze -25°C stosunek przesuwa się do około 0,75:1 (nieznacznie bardziej miękki bocznie) z powodu zwiększonego modułu gumy. W temperaturze +100°C mięknie do około 0,85:1. Stosunek pozostaje w użytecznym zakresie w całym znamionowym paśmie temperaturowym. Nie jest wymagane obniżenie parametrów w określonych granicach.

P: Jakie jest oczekiwane życie serwisowe przy ciągłej pracy 24/7?
O: W kontrolowanym środowisku wewnętrznym (15–35°C, suche, bez kontaktu z chemikaliami), JZP-4.2 jest oceniany na 5–7 lat ciągłej pracy przed osiągnięciem 1,0 mm skumulowanego pełzania. W instalacjach zewnętrznych lub półotwartych należy spodziewać się 3–5 lat. Zaleca się wymianę, gdy całkowita utrata wysokości przekroczy 2,0 mm (około 7% swobodnej wysokości).
