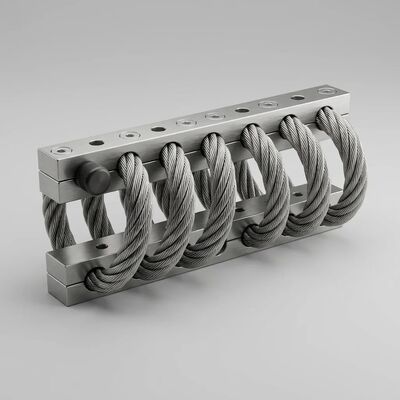

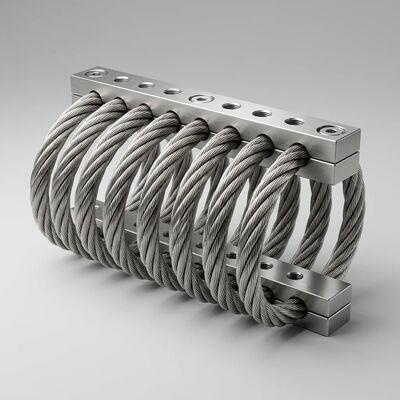

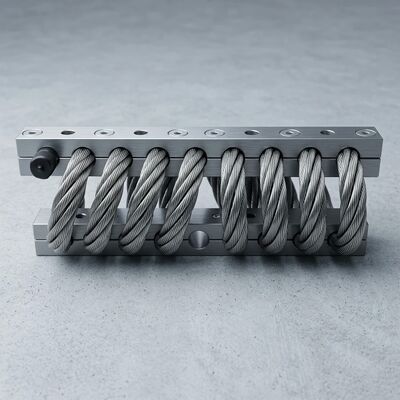

Bezpieczny dla EMC niemagnetyczny izolator lin stalowych JGX-2228D-665B Uchwyt rozpraszający wstrząsy przejściowe do elektroniki precyzyjnej

JGX-2228D-665B Bezpieczny w zakresie elektromagnetycznym, niemagnetyczny izolator wibracji z liny drukowej

JGX-2228D-665B jest specjalnie zaprojektowany do zastosowań, w których zgodność elektromagnetyczna (EMC) i czystość pola magnetycznego są kluczowymi wymaganiami operacyjnymi.Ten model z serii JGX-2228 wykorzystuje 22Kabel z liniami AISI 304 ze stali nierdzewnej o średnicy 0,2 mm w całkowicie wygrzanej postaci,stan niemagnetyczny ️ przędzony poprzez pręty z aluminium 6061-T6 w celu utworzenia 8-kręgowego zespołu izolacyjnego spiralnego o maksymalnym obciążeniu statycznym 665 kg w warunkach kompresji.

Funkcja sprężyny jest tworzona przez elastyczność związaną z gięciem kabla przerobionego na pętlę spiralną.zapewnienie zgodnej z wymogami reakcji początkowej na izolację wibracyjną, która stopniowo twardnieje pod rosnącym obciążeniem w celu zapobiegania nadmiernemu przesunięciu podczas zdarzeń wstrząsowychFunkcja tłumienia jest wynikiem względnego tarcia pomiędzy poszczególnymi prętami kabla.Konstrukcja 7*19 tworzy setki punktów kontaktowych międzyprzewodów, w których tarcie Coulomba przekształca dynamiczną energię mechaniczną w rozproszoną niskowartościową rozpraszanie cieplne, bezobsługowy mechanizm zarządzania energią.

Kable, wykonane ze stali nierdzewnej AISI 304 w stanie wygrzanej, wykazują doskonałe właściwości wodoodporne, wyjątkową odporność na korozję i stabilne,przewidywalna wydajność mechanicznaDzięki odpornej na korozję, całkowicie metalowej konstrukcji, izolatory drutu Xi'an Hoan są stabilne dla środowiska, urządzenia o wysokiej wydajności, które nie są dotknięte ekstremalnymi temperaturami,chemikalia, olejów, ozonu, promieniowania UV i środków ścierających.

Bezpieczny w zakresie elektromagnetycznym i niematemetyczny projekt - zerowy ślad elektromagnetyczny

Konwencjonalne izolatory drgań często zawierają stopy żelaza, magnetyczne stali nierdzewnej lub wbudowane elementy stalowe, które mogą zakłócać lokalne pola magnetyczne,wytwarzają prądy wirusowe w polach zmiennych w czasieJGX-2228D-665B eliminuje te zagrożenia poprzez celowy wybór materiału zależnego od zastosowania:

• Materiał kablowy niemagnetowy:Kabel ze stali nierdzewnej AISI 304 jest dostarczany w stanie całkowicie wygrzanej z przepuszczalnością magnetyczną (μr) zweryfikowaną poniżej 1.02Na tym poziomie materiał jest sklasyfikowany jako niemanetyczny i nie wytwarza mierzalnych zniekształceń w polach magnetycznych diagnostycznych, w tym tych stosowanych w zestawach MRI (1.5T-7T), mikroskopii elektronicznej,urządzenia magnetometryczne precyzyjne.
• Materiał sztaby niemagnetycznej:Stop aluminiowy 6061-T6 jest z natury niemagnetyczny o przepuszczalności równej 1,0 (identycznej z wolną przestrzenią).i brak pozostałych sygnatur magnetycznych po narażeniu na silne pola zewnętrzne.
• Urządzenie pasywne:JGX-2228D-665B nie zawiera żadnych elementów elektronicznych, silników, czujników i żadnych aktywnych elementów.Nie generuje ani nie promieniuje interferencji elektromagnetycznych w żadnym zakresie częstotliwości.W przeciwieństwie do systemów aktywnego tłumienia drgań nie wymaga zasilacza, sterownika, pętli sprzężenia zwrotnego i nie wytwarza hałasu przełączania ani emisji harmonii.
• Brak formacji pętli gruntowej:W przypadku, gdy określone są twarde, anodowane pręty aluminiowe (które tworzą elektrycznie izolującą warstwę powierzchni tlenku aluminium) i opcjonalne nieprzewodzące wkładki do buchów,JGX-2228D-665B zapewnia pełną izolację galwaniczną pomiędzy izolowanym urządzeniem a jego konstrukcją montażowąW ten sposób zapobiega się tworzeniu pętli naziemnych, które są powszechnym źródłem szumów i hałasu 50/60 Hz w czułych systemach pomiarowych.
• RF-przezroczyste:Całkowicie metalowa konstrukcja wykorzystuje materiały nieżelazne, które nie wchodzą w interakcję z polami częstotliwości radiowych.Otwarta geometria spiralna pętli kablowych minimalizuje również wszelkie potencjał niezamierzonego odbicia RF lub efektów rezonansu jamy, które mogą wystąpić z stałymi strukturami metalowymi w polach bliskich anten.

Technologia przejściowego rozpraszania fal uderzeniowych

Jednym z najtrudniejszych scenariuszy w izolacji wibracyjnej jest zarządzanie przejściowymi impulsami wstrząsowymi o krótkim czasie trwania,wysokiej amplitudy impulsów mechanicznych, które mogą przejąć konwencjonalne tłumiące, zanim będą miały czas na odpowiedźJGX-2228D-665B rozwiązuje ten problem poprzez wieloetapową kaskadę rozpraszania energii wstrząsowej, która aktywuje się w ciągu mikrosekund po przybyciu frontu fali:

• Niezgodność impedancji frontu fali:Impuls uderzeniowy przechodzący przez konstrukcję montażową spotyka się z geometrią pętli kabla jako nagła zmiana impedancji mechanicznej.Wielostronnego kabla przedstawia złożoną granicę, która powoduje częściowe odbicie i przekształcenie trybu wchodzącej fali naprężeń, obciąganie przekształca się w gięcie, a każda konwersja trybu zmniejsza energię przekazywaną do izolowanego ładunku użytecznego.
• Wieloprzewodowe rozpraszanie:W ramach 7*19 wiązki prętu kabla, front fal uderzeniowych dzieli się na wiele ścieżek rozprzestrzeniania, gdy podróżuje przez poszczególne pręty drutu.Różnice w długości ścieżki między zewnętrznymi i wewnętrznymi niciami powodują rozproszenie czasowe, impuls o wysokiej amplitudzie rozprzestrzenia się w formę fali o niższej amplitudzie i dłuższym czasie, która jest znacznie mniej szkodliwa dla wrażliwego sprzętu.
• Zmniejszenie tarcia Coulomba między pręty:Ponieważ poszczególne pręty przechodzą względne mikro-ruch podczas zgięcia wywołanego wstrząsem, tarcie na każdym interfejsie kontaktowym między prętami przekształcają energię kinetyczną w ciepło.Ten mechanizm jest natychmiastowy., nie wymaga on płyny lepkiej i naturalnie się skaluje wraz z amplitudą wejściową. Większe wstrząsy angażują więcej punktów styku i wytwarzają proporcjonalnie większą rozpraszanie energii.
• Nieliniowa sztywność utwardzania:Ponieważ pętle kablowe odchylają się w kierunku o wyższej sztywności ich charakterystyki sprężyny nieliniowej, zwiększający się opór ogranicza maksymalny przepływ i zapobiega mechanicznemu spadku.Przejście z strefy o niskim poziomie izolacji do strefy o wysokim poziomie ochrony następuje stopniowo, bez nagłej niespójności sił charakterystycznej dla mechanicznych sznubberów.
• Ochrona we wszystkich kierunkach:Konfiguracja 8-kręgowa zapewnia jednoczesne rozpraszanie energii w osi kompresji, cięcia i rolki.wiele pętli kablowych jest optymalnie zorientowanych w celu przechwytywania i rozpraszania przychodzącej energii, zapewniające prawdziwą ochronę przejściową wieloosiową w jednym urządzeniu pasywnym.

Specyfikacje techniczne

Wybór materiału i obróbka powierzchni

Materiał prętów montażowych:Zestaw aluminium 6061-T6 jest standardowym zaleceniem dla zastosowań wrażliwych na EMC ze względu na jego właściwości nie-magnetyczne (μr = 1.0) i izolacji elektrycznej zapewnionej przez twarde, anodowane warstwy powierzchniowe. Stainless steel 304 in the annealed condition is available as an option for highly corrosive environments where the additional strength of steel is required — note that annealed 304 maintains non-magnetic classification (μr < 1.02).

Wybór sztab montażowych z aluminium:

• Anodowanie białe:Powierzchniowa obróbka, która sprawia, że powierzchnia aluminiowa jest twardsza niż sama.Jest to normalna obróbka powierzchni aluminiowych prętów montażowychUwaga: białe powierzchnie anodowane mogą zachować pewną przewodność elektryczną.
• Anodowanie twarde:Powierzchniowe obróbki, aby aluminiowe pręty montażowe były znacznie twardsze niż biały anodowany sposób.Gęstsza warstwa tlenku zapewnia skuteczną izolację elektryczną między prętem mocowania a podwoziem urządzenia, zapobiegające tworzeniu się pętli ziemskich; specjalne zastosowanie do złożonych lub szczególnych wymagań warunków pracy izolatorów liny drukowej, w tym instalacji wrażliwych na elektromagnetyczne promieniowanie, narażenia na zewnątrz,i zastosowań o wysokim zużyciu.

Kluczowe cechy izolatorów wibracyjnych w Xi'an Hoan

• Brak wkręcania się lub starzenia
• Wysokie tłumienie wewnętrzne coulombskie tarcie między niciami zapewnia amplitudowo zależne rozpraszanie energii bez płynów lub elastomerów
• Bardzo szeroki zakres temperatur
• Szeroki wybór możliwych elementów
• Szybkie i ekonomiczne tworzenie prototypów
• Niezwykle wytrzymała konstrukcja i długa żywotność
• Doskonała łączna izolacja wstrząsów i wibracji
• Nie podlega działaniu czynników chemicznych, wody morskiej, ozonu, promieniowania UV
• Bezpieczna konstrukcja pasywna w zakresie EMC ∼ zero emisji elektromagnetycznych, zero sygnatury magnetycznej, zero zapotrzebowania na energię
• Materiały niemagnetyczne w całości
• Przejściowe rozpraszanie fal uderzeniowych
• Bezobsługowa eksploatacja

Obszary zastosowań EMC-Safe Vibration Isolation

Często zadawane pytania JGX-2228D-665B Bezpieczny izolator EMC

P: Czy JGX-2228D-665B jest rzeczywiście niemagnetyczny? Czy można go użyć w pobliżu skanera MRI?
Tak, zarówno kabel ze stali nierdzewnej AISI 304 (stan wygrzanej, μr < 1,02) jak i pręty ze stopu aluminium 6061-T6 (μr = 1,0) są klasyfikowane jako materiały niemagnetyczne.Izolator nie wytwarza mierzalnych zniekształceń pola magnetycznego i został określony do instalacji urządzeń pomocniczych w pomieszczeniach wyposażonych w zestawy MRINa żądanie dostarczamy certyfikaty materiałów dokumentujące przepuszczalność magnetyczną.

P: Czym różni się przejściowe rozpraszanie fal uderzeniowych od zwykłego tłumienia wibracji?
Odpowiedź: regularne tłumienie drgań dotyczy ciągłych oscylacji o niższej amplitudzie.JGX-2228D-665B obsługuje oba przez różne mechanizmy: elastyczność pętli kablowej izoluje wibracje w stanie równowagi, podczas gdy wielośrodkowa kaskada tarcia Coulomba rozprasza energię uderzeniową w ciągu mikrosekund od przybycia frontu fali.Nieliniowa krzywa sztywności zapewnia stopniowo zwiększającą się odporność, która zapobiega spadku pod wpływem wstrząsu bez poświęcania izolacji przy normalnych poziomach drgań.

P: Czy JGX-2228D-665B wymaga uziemienia lub osłony elektrycznej?
JGX-2228D-665B jest całkowicie biernym urządzeniem mechanicznym.Trudna anodowana powierzchnia na prętach aluminiowych w rzeczywistości zapewnia izolację elektryczną między sprzętem a powierzchnią montażową, zapobiegające tworzeniu się pętli gruntowej ­ powszechne źródło hałasu w czułych systemach pomiarowych.

P: Czy JGX-2228D-665B można dostosować do specyficznych wymagań EMC?
Nasz zespół inżynierów może skonfigurować materiał prętowy, obróbkę powierzchni, materiał buchowy i wzór otworu montażowego, aby spełnić specyficzne wymagania EMC, czystość magnetyczną,i wymagania mechaniczneRegularnie dostarczamy konfiguracje specjalne dla producentów sprzętu medycznego, półprzewodników i instrumentów naukowych.Skontaktuj się z nami o swoich specyfikacjach dla konsultacji technicznych.

P: Jaka dokumentacja jest dostępna do weryfikacji zgodności z EMC/MRI?
O: dostarczamy certyfikaty materiałów zgodnie z normą EN 10204 3.1 w tym dane z badań przepuszczalności magnetycznej, certyfikat systemu jakości ISO 9001:2015, dokumentację zgodności z RoHS,i w stosownych przypadkach oznakowanie CEW przypadku programów kwalifikacji OEM można przygotować specjalne raporty z badań specyficznych właściwości materiału.

Informacje o przedsiębiorstwie: Xi'an Hoan Microwave Co., Ltd.

Xi'an Hoan Microwave Co., Ltd. jest profesjonalnym producentem izolacji drgań i montaży, zapewniając najwyższej jakości rozwiązania wchłaniania energii i izolacji drgań dla różnych komercyjnych,przemysłu i przemysłu ciężkiego.

Nasze produkty obejmują szeroki zakres, w tym izolatory wibracji z liny drutowej, elastomerowe uchwyty uderzeniowe, tłumiące tarcia i amortyzatory, a także filtry LC i komponenty komunikacji mikrofalowej.Założona w 2005 roku, z szybkim rozwojem w ciągu dwóch dekad, wzrosła do ponad 500 pracowników, w tym ponad 100 inżynierów i ekspertów technicznych.Firma ma siedzibę w Xi'an High-tech Zone, Shaanxi w Chinach, posiadający 800 metrów kwadratowych specjalnych zakładów produkcyjnych i badawczo-rozwojowych.

Obecnie obsługujemy klientów w ponad 31 prowincjach w Chinach i prawie 25 krajach za granicą, dostarczając rozwiązania izolacji wibracyjnej dla napędów silników, systemów wentylatorów, maszyn do uderzenia, wind,Kompresory, sprzęt do przetwarzania chemicznego, systemy kolejowe i metra, inżynieria mostów, sprzęt mechaniczny, budownictwo na dużą skalę, studia nagraniowe, teatry, pojazdy, statki,i maszyn przemysłowych wszystkich typów.

Skontaktuj się z nami już dziś, aby dowiedzieć się, w jaki sposób nasze produkty mogą pomóc w specyficznych potrzebach aplikacji sprzętowych,lub alternatywnie można znaleźć jeden z naszych wielu przedstawicieli, aby pomóc spełnić swoje wymagania produktoweSpecjalizujemy się w projektowaniu izolacji specyficznych dla zastosowań, ze szczególną wiedzą w zakresie instalacji zgodnych z EMC i magnetycznie czystych dla środowisk medycznych, naukowych i telekomunikacyjnych.

Certyfikacje i zapewnienie jakości

• System zarządzania jakością ISO 9001:2015 Certyfikowany
• Dyrektywa RoHS 2011/65/UE ️ Zgodność
• Certyfikaty materiałów zgodne z normą EN 10204 3.1 Dostępne (w tym dane dotyczące przepuszczalności magnetycznej)
• Oznakowanie CE: dostępne na życzenie
• Niestandardowa dokumentacja kompatybilności EMC/MRI
