Nieliniowa krzywa sztywności Izolator lin stalowych JGX-2228D-665B Ekologiczny, całkowicie metalowy uchwyt do urządzeń przemysłowych

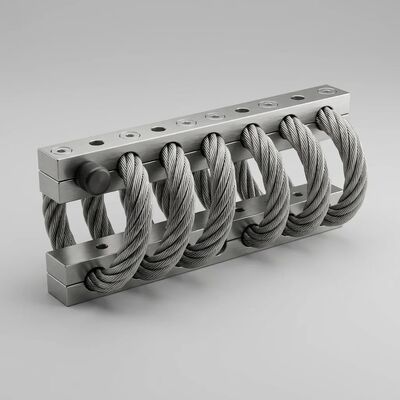

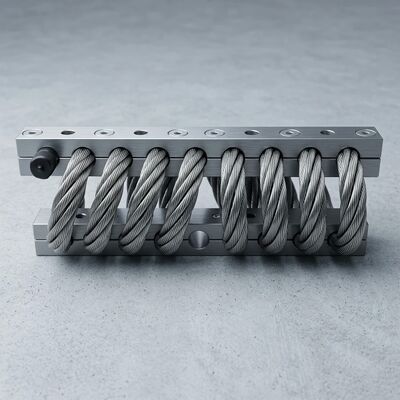

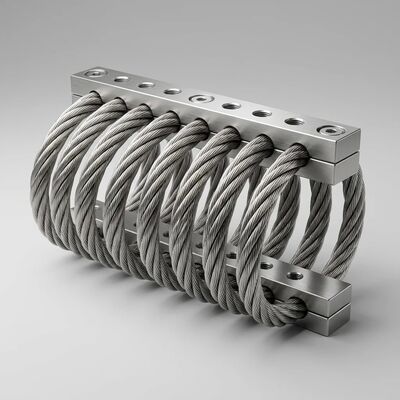

JGX-2228D-665B Tłumik Wibracji z Lina Stalową o Nieliniowej Sztywności — Przegląd Produktu

Tłumik wibracji z liny stalowej JGX-2228D-665B zapewnia zaawansowaną inżynierię nieliniowej sztywności do przemysłowego tłumienia drgań i izolacji od wstrząsów. Ten model należy do serii JGX-2228, wykorzystując linkę stalową o średnicy 22,2 mm ze stali nierdzewnej 304, nawiniętą na precyzyjnie obrobione pręty mocujące ze stopu aluminium 6061-T6, tworząc 8-pętlową, spiralną konstrukcję izolacyjną, o maksymalnym obciążeniu statycznym 665 kg w ściskaniu.

Funkcja sprężystości wynika z elastyczności inherentnej w zginaniu liny uformowanej w spiralną pętlę. Gdy tłumik odchyla się pod obciążeniem, geometria liny powoduje stopniowo rosnącą sztywność — miękką i elastyczną przy niskich amplitudach dla doskonałej izolacji drgań, a następnie przechodzącą do twardszego współczynnika wraz ze wzrostem ugięcia, aby zapobiec dobijaniu konstrukcji podczas zdarzeń wstrząsowych. Funkcja tłumienia jest wynikiem względnego tarcia między poszczególnymi drutami liny. Pod obciążeniem dynamicznym, mikropślizg w setkach punktów styku między drutami zamienia energię kinetyczną w niskiej jakości rozpraszanie termiczne, zapewniając tłumienie proporcjonalne do prędkości, bez potrzeby stosowania płynów hydraulicznych, elementów elastycznych ani systemów aktywnego sterowania.

Liny, wykonane ze stali nierdzewnej AISI 304, charakteryzują się doskonałą wodoodpornością, wyjątkową odpornością na korozję i stabilną wydajnością mechaniczną przez cały okres użytkowania. Dzięki swojej odpornej na korozję, całkowicie metalowej konstrukcji, tłumiki wibracji z liny stalowej firmy Xi'an Hoan są stabilnymi środowiskowo, wysokowydajnymi urządzeniami, na które nie wpływają ekstremalne temperatury, chemikalia, oleje, ozon, promieniowanie UV ani materiały ścierne.

Technologia Nieliniowej Krzywej Sztywności

Definiującą przewagą inżynieryjną JGX-2228D-665B jest jego nieliniowa, progresywna krzywa sztywności. Konwencjonalne tłumiki o liniowym współczynniku wymuszają kompromis projektowy: wystarczająco miękkie dla izolacji przy niskich amplitudach kontra wystarczająco sztywne dla ochrony przed przeciążeniem. JGX-2228D-665B rozwiązuje ten problem dzięki geometrii liny, która zapewnia ciągle zmienny współczynnik sprężystości w całym zakresie ugięcia.

Trzy mechanizmy współdziałają, aby wygenerować to zachowanie:

• Wzrost sztywności geometrycznej: W miarę uginania się spiralnych pętli liny, efektywny promień krzywizny maleje, zmieniając ramię momentu zginającego. Powoduje to stopniowy wzrost siły wymaganej dla każdego dodatkowego milimetra przemieszczenia, tworząc wbudowany mechanizm ochrony przed przeciążeniem bez zewnętrznych ograniczników lub ograniczników skoku.
• Kompaktowanie się drutów: Pod rosnącym obciążeniem ściskającym, poszczególne druty w konstrukcji liny 7*19 reorganizują się i kompaktują, angażując dodatkowe punkty styku między drutami. Zwiększa to efektywną sztywność zginania przekroju poprzecznego jako funkcję wielkości obciążenia.
• Tłumienie zależne od amplitudy aktywowane tarciem: Tarcie Coulomba między poszczególnymi drutami naturalnie skaluje się z amplitudą wejściową. Małe wibracje napotykają niskie tarcie dla efektywnej izolacji wysokich częstotliwości; duże zdarzenia wstrząsowe angażują maksymalne tarcie dla szybkiego rozpraszania energii. Współczynnik tłumienia waha się od 0,15 przy niskiej amplitudzie do 0,25 pod obciążeniem wstrząsowym.

Wynikowa charakterystyka sztywności płynnie przechodzi z niższej strefy izolacji (zoptymalizowanej dla drgań ustabilizowanych w zakresie 8-50 Hz) do wyższej strefy ochrony (zapobiegającej nadmiernemu przemieszczeniu podczas przejściowych zdarzeń wstrząsowych o wartości do 20g/11ms półsinusoidalnie). To dwumodowe zachowanie eliminuje potrzebę stosowania oddzielnych etapów izolacji, zmniejszając złożoność systemu i zajmowaną przestrzeń.

Zgodność z zasadami Zielonej i Ekologicznej — Zrównoważone Tłumienie Wibracji

Odpowiedzialność za środowisko jest integralną częścią projektu JGX-2228D-665B. Ten tłumik nie zawiera gumy, elastomerów ani polimerów syntetycznych — materiałów, które z czasem ulegają degradacji, uwalniają cząstki mikroplastiku i nie nadają się do ekonomicznego recyklingu.

• Pełna Recyklingowalność Materiałów: Lina ze stali nierdzewnej AISI 304 (około 60% masy) i pręty ze stopu aluminium 6061-T6 (około 40% masy) nadają się do nieskończonego recyklingu poprzez istniejące kanały odzysku metali przemysłowych bez utraty jakości. Po zakończeniu okresu użytkowania oba materiały są łatwo rozdzielane i przetwarzane w standardowych strumieniach recyklingu, wspierając cele gospodarki obiegu zamkniętego.
• Zero Emisji LZO: Brak emisji lotnych związków organicznych podczas produkcji, instalacji lub eksploatacji. Całkowicie metalowa konstrukcja jest z natury wolna od rozpuszczalników, plastyfikatorów i środków utwardzających powszechnie występujących w tłumikach elastycznych.
• Zgodność z RoHS: Certyfikowany jako wolny od ołowiu, rtęci, kadmu, chromu sześciowartościowego, polibromowanych bifenyli (PBB) i polibromowanych eterów difenylowych (PBDE) zgodnie z Dyrektywą 2011/65/UE.
• Brak Pełzania lub Starzenia: W przeciwieństwie do gumowych mocowań, które twardnieją, pękają i wymagają okresowej wymiany, metalowa konstrukcja utrzymuje stałe właściwości mechaniczne w nieskończoność. Typowy okres użytkowania przekracza okres użytkowania chronionego sprzętu 3-5-krotnie*, zmniejszając częstotliwość wymiany i związane z tym odpady materiałowe.
• Produkcja Niskotemperaturowa: Procesy formowania liny i obróbki prętów wykorzystują głównie techniki obróbki na zimno ze stosunkowo niskim nakładem energii w porównaniu do procesów odlewania, formowania wtryskowego lub wulkanizacji stosowanych w alternatywach elastycznych.
• Kompatybilność z Pomieszczeniami Czystymi: Nie generuje żadnych emisji cząstek stałych podczas pracy. Brak odgazowywania jakiegokolwiek rodzaju, co sprawia, że JGX-2228D-665B nadaje się do zamkniętych środowisk, laboratoriów i kanałów wentylacyjnych, gdzie regulowana jest jakość powietrza.
• Nie Wymaga Smarowania: Mechanizm tłumienia tarcia między drutami jest suchy i bezobsługowy. Nie są potrzebne żadne smary, oleje ani płyny smarujące w żadnym punkcie cyklu życia produktu, co eliminuje kolejne źródło potencjalnego zanieczyszczenia środowiska.

Specyfikacje Techniczne

Pręty Montażowe — Wybór Materiału i Obróbka Powierzchniowa

Materiał Prętów Montażowych: Stal nierdzewna lub aluminium mogą być wybrane zgodnie z wymaganiami aplikacji. Stop aluminium 6061-T6 jest standardową rekomendacją dla większości zastosowań przemysłowych ze względu na doskonały stosunek wytrzymałości do masy i naturalną odporność na korozję. Stal nierdzewna 304 jest zalecana do środowisk o wysokiej korozyjności, w tym platform morskich i zakładów przetwórstwa chemicznego.

Wybór Obróbki Powierzchniowej Prętów Montażowych z Aluminium:

• Białe Anodowanie: Obróbka powierzchniowa, która utwardza powierzchnię aluminium. Kolor białych anodowanych prętów montażowych z aluminium pozostaje taki sam jak kolor samego aluminium. Jest to standardowa obróbka powierzchniowa prętów montażowych z aluminium, odpowiednia do zastosowań wewnętrznych i ogólnego użytku przemysłowego.
• Twarde Anodowanie: Obróbka powierzchniowa, która sprawia, że pręty montażowe z aluminium są znacznie twardsze niż w przypadku białego anodowania. Kolor twardo anodowanych prętów montażowych z aluminium jest ciemniejszy niż w przypadku białego anodowania. Tworzy gęstą warstwę tlenku o twardości powierzchni przekraczającej 60 HRC. Specjalne zastosowanie do złożonych lub specjalnych wymagań warunków pracy tłumików z liny stalowej, w tym ekspozycji na zewnątrz, instalacji o wysokim zużyciu i zastosowań wymagających izolacji elektrycznej między powierzchniami montażowymi.

Kluczowe Cechy Tłumików Wibracji Xi'an Hoan

• Brak pełzania lub starzenia — stałe właściwości mechaniczne przez cały okres użytkowania
• Wysokie tłumienie wewnętrzne — tarcie Coulomba między drutami zapewnia rozpraszanie energii zależne od amplitudy
• Bardzo szeroki zakres temperatur — niezawodne działanie od -40°C do +120°C bez dryfu sztywności
• Szeroka gama możliwych mocowań — wiele materiałów prętów, obróbki powierzchniowe i konfiguracje montażowe
• Szybkie i ekonomiczne prototypowanie — dostępne niestandardowe konfiguracje z krótkimi terminami realizacji
• Niezwykle wytrzymała konstrukcja i długa żywotność — całkowicie metalowa konstrukcja odporna na uszkodzenia fizyczne
• Doskonała łączna izolacja od wstrząsów i wibracji — jedno urządzenie obsługuje zarówno obciążenia chroniczne, jak i przejściowe
• Nie wpływają na niego środki chemiczne, woda morska, ozon, promienie UV — nadaje się do najtrudniejszych środowisk
• Nieliniowa progresywna krzywa sztywności — dynamicznie dostosowuje się do zmieniających się warunków obciążenia
• Pełna zgodność z RoHS i recyklingowalność materiałów — projekt przyjazny dla środowiska
• Bezobsługowa praca — zero smarowania, zero regulacji, zero planowych przeglądów

Obszary Zastosowań — Zastosowania Tłumików Wibracji z Lina Stalową

Często Zadawane Pytania — Tłumik Wibracji z Lina Stalową JGX-2228D-665B

P: Co sprawia, że krzywa sztywności JGX-2228D-665B jest "nieliniowa"?
O: W przeciwieństwie do konwencjonalnych sprężyn lub gumowych mocowań, które generują stały stosunek siły do ugięcia, geometria liny JGX-2228D-665B naturalnie generuje progresywny efekt usztywnienia. Przy małych ugięciach tłumik jest elastyczny dla doskonałej izolacji drgań; wraz ze wzrostem ugięcia sztywność rośnie, aby zapobiec dobijaniu pod obciążeniem wstrząsowym. Jest to osiągane poprzez zmiany krzywizny pętli liny i kompaktowanie się drutów pod rosnącym obciążeniem — nie są wymagane żadne zewnętrzne mechanizmy.

P: Czy JGX-2228D-665B jest naprawdę przyjazny dla środowiska i nadaje się do recyklingu?
O: Tak. Zarówno lina ze stali nierdzewnej, jak i pręty ze stopu aluminium nadają się w 100% do recyklingu w standardowych procesach odzysku metali przemysłowych. Jednostka nie zawiera gumy, tworzyw sztucznych ani polimerów syntetycznych. Nie generuje emisji LZO, cząstek mikroplastiku i nie wymaga smarów. Proces produkcji wykorzystuje głównie techniki obróbki na zimno o stosunkowo niskim nakładzie energii.

P: Jaka jest różnica między białym anodowaniem a twardym anodowaniem?
O: Białe anodowanie zapewnia umiarkowane utwardzenie powierzchni przy zachowaniu naturalnego koloru aluminium. Twarde anodowanie tworzy znacznie grubszą, gęstszą warstwę tlenku (twardość powierzchni ponad 60 HRC) o ciemniejszym szarym wyglądzie. Twarde anodowanie jest zalecane do ekspozycji na zewnątrz, instalacji o wysokim zużyciu i zastosowań wymagających izolacji elektrycznej. Oba zabiegi zapewniają doskonałą ochronę przed korozją.

P: Czy JGX-2228D-665B może być używany na zewnątrz lub w środowiskach morskich?
O: Tak. Całkowicie stalowa lina i pręty z twardo anodowanego aluminium są wysoce odporne na mgłę solną, wilgoć, promieniowanie UV i ekstremalne temperatury. W najbardziej agresywnych środowiskach morskich opcjonalny materiał prętów ze stali nierdzewnej 304 zapewnia dodatkowy margines odporności na korozję.

P: Jak wybrać prawidłową orientację montażu?
O: JGX-2228D-665B obsługuje orientacje montażu w ściskaniu (obciążenie pionowe), ścinaniu/toczeniu (obciążenie poziome) i ściskaniu pod kątem 45 stopni (obciążenie kombinowane). Nasi inżynierowie ds. zastosowań mogą zalecić optymalną konfigurację w oparciu o wagę Twojego sprzętu, środek ciężkości, oczekiwane spektrum wibracji i dostępną przestrzeń montażową. Skontaktuj się z nami, podając specyfikacje swojego sprzętu, aby uzyskać szczegółowe zalecenia.

Informacje o Firmie — Xi'an Hoan Microwave Co., Ltd.

Xi'an Hoan Microwave Co., Ltd. jest profesjonalnym producentem tłumików i mocowań wibracyjnych, dostarczającym najwyższej jakości rozwiązania w zakresie absorpcji energii i izolacji wibracji dla różnych sektorów komercyjnych, przemysłowych i ciężkiego przemysłu.

Nasze produkty obejmują szeroki zakres, w tym tłumiki wibracji z liny stalowej, elastyczne mocowania antywibracyjne, tłumiki tarciowe i amortyzatory, a także filtry LC i komponenty komunikacji mikrofalowej. Założona w 2005 roku, z szybkim rozwojem przez dwie dekady, rozwinęliśmy się do ponad 500 pracowników, w tym ponad 100 ekspertów inżynierów i techników. Siedziba firmy znajduje się w Xi'an High-tech Zone, Shaanxi, Chiny, a jej działalność obejmuje 800 metrów kwadratowych dedykowanych obiektów produkcyjnych i badawczo-rozwojowych.

Obecnie obsługujemy klientów w ponad 31 prowincjach Chin i prawie 25 krajach zagranicznych, dostarczając rozwiązania w zakresie izolacji wibracji dla napędów silnikowych, systemów wentylatorów, pras krawędziowych, wind, sprężarek, urządzeń do przetwarzania chemikaliów, systemów kolejowych i metra, inżynierii mostowej, sprzętu mechanicznego, wielkoskalowych konstrukcji, studiów nagraniowych, teatrów, pojazdów, statków i wszelkiego rodzaju maszyn przemysłowych.

Skontaktuj się z nami już dziś, aby dowiedzieć się, jak nasze produkty mogą przynieść korzyści Twoim konkretnym zastosowaniom sprzętowym, lub alternatywnie możesz znaleźć jednego z naszych wielu przedstawicieli, który pomoże Ci spełnić Twoje wymagania produktowe. Nasz zespół inżynierów zapewnia kompleksową analizę zastosowań, w tym obliczenia obciążenia-ugięcia, prognozy transmisji wibracji i projektowanie niestandardowych konfiguracji montażowych.

Certyfikaty i Zapewnienie Jakości

• System Zarządzania Jakością ISO 9001:2015 — Certyfikowany
• Dyrektywa RoHS 2011/65/UE — Zgodny
• Certyfikaty Materiałowe zgodnie z EN 10204 3.1 — Dostępne na Żądanie
• Oznakowanie CE — Dostępne na Żądanie
• Niestandardowe Raporty z Testów i Walidacji — Dostępne
