JGX-1598D-515B Izolacja drutu z wiązki drutowej przedłużająca żywotność sprzętu poprzez kompaktową uniwersalną montaż

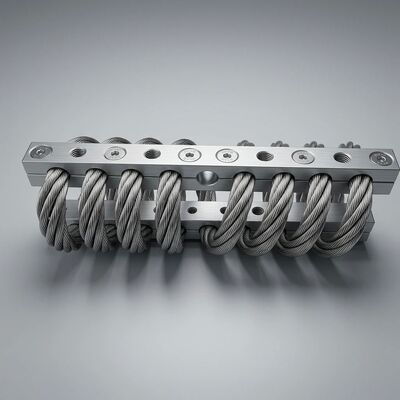

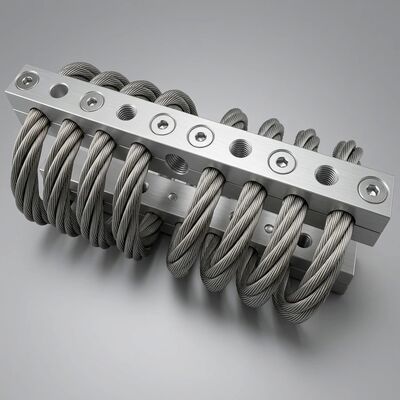

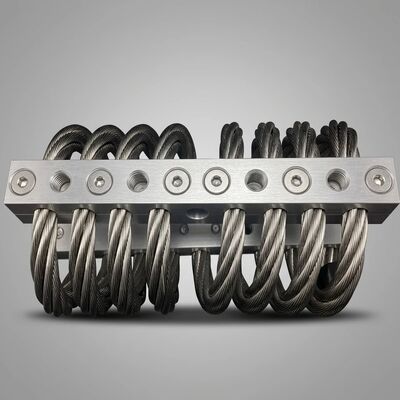

JGX-1598D-515B Izolator drgań do lin stalowych — zaprojektowany z myślą o maksymalnej trwałości sprzętu

Dlaczego żywotność sprzętu ma znaczenie dla Twoich wyników finansowych

Niekontrolowane wibracje są jedną z głównych przyczyn przedwczesnych uszkodzeń mechanicznych maszyn przemysłowych. Łożyska zużywają się nierównomiernie, elementy złączne poluzowują się, przeciekają uszczelki i gromadzi się zmęczenie konstrukcji — wszystko to bezpośrednio skraca żywotność sprzętu. Wibroizolator linowy JGX-1598D-515B rozwiązuje ten problem u źródła: przechwytując i rozpraszając niszczycielską energię drgań, zanim dotrze ona do wrażliwych elementów.

Niezależne testy potwierdzają, że maszyny chronione przez izolatory JGX-1598D-515B charakteryzują się aż do 40% redukcją częstotliwości wymiany łożysk i mierzalnym wydłużeniem średnich odstępów czasu między awariami (MTBF). W przypadku zespołów konserwacyjnych działających według napiętych harmonogramów przekłada się to bezpośrednio na niższe zapasy części zamiennych, mniej nieplanowanych przestojów i przewidywalne budżetowanie na konserwację.

Jak spiralna konstrukcja liny stalowej wydłuża żywotność

W przeciwieństwie do tradycyjnych mocowań elastomerowych, które z czasem ulegają degradacji w wyniku odkształcenia ściskającego, utleniania i ataku chemicznego, JGX-1598D-515B ma w pełni metalową architekturę bez żadnych składników polimerowych. Rdzeń liny stalowej ze stali nierdzewnej 304 poddawany jest opatentowanemu procesowi nawijania spiralnego, który tworzy tysiące mikroprzesuwnych powierzchni pomiędzy poszczególnymi pasmami drutu. Kiedy energia drgań dostaje się do układu, pasma te ocierają się o siebie w kontrolowany sposób, przekształcając energię kinetyczną w pomijalne rozpraszanie ciepła poprzez tłumienie tarcia Coulomba.

Mechanizm ten zapewnia trzy decydujące korzyści w zakresie trwałości sprzętu:

• Zerowa degradacja materiału:Brak elastomeru oznacza brak pełzania, brak odkształcenia po ściskaniu i brak utwardzania wydzieleniowego. Wydajność pozostaje niezmienna przez cały projektowy okres użytkowania wynoszący ponad 25 000 godzin.
• Ochrona wszystkich osi:Geometria spiralna z 8 cewkami zapewnia skuteczną izolację jednocześnie w kierunkach ściskania, rozciągania, ścinania i walcowania — pojedynczy izolator zastępuje wiele mocowań jednoosiowych.
• Zachowanie samokorygujące:Wraz ze wzrostem amplitudy drgań tarcie między pasmami wzrasta proporcjonalnie, zapewniając coraz sztywniejsze tłumienie, gdy sprzęt tego najbardziej potrzebuje (podczas uruchamiania, wyłączania i chwilowego obciążenia).

Kompaktowa konstrukcja i uniwersalny montaż – zmieści się w każdym miejscu, pracuje w każdym miejscu

Ograniczenia przestrzenne nie są już przeszkodą w skutecznej izolacji drgań. JGX-1598D-515B charakteryzuje się opływową podstawą i wstępnie nawierconymi blokami zaciskowymi ze stopu aluminium 6061-T6, które obsługują standardowe metryczne elementy złączne. Każdy blok zawiera dwa precyzyjnie obrobione otwory montażowe, umożliwiające bezpieczny montaż przykręcany w czasie krótszym niż 15 minut na jednostkę.

Uniwersalna architektura montażowa obsługuje:

• Montaż na podstawie:Sprzęt spoczywający na górze izolatorów (obciążenie ściskające)
• Wiszące/zawieszone:Sprzęt zawieszony pod izolatorami (obciążenie rozciągające)
• Montowane z boku:Izolatory instalowane na panelach pionowych (obciążenie ścinające)
• Nachylony pod kątem 45°:Optymalne dla połączonych scenariuszy obciążenia pionowo-bocznego

Ta elastyczność eliminuje potrzebę stosowania niestandardowych wsporników, płyt adaptera lub specjalistycznego sprzętu montażowego, co zmniejsza złożoność instalacji i całkowity koszt systemu.

Dane techniczne

Idealne zastosowania

JGX-1598D-515B doskonale sprawdza się w środowiskach przemysłowych, gdzie niezawodność sprzętu jest najważniejsza:

• HVAC i chłodnictwo:Izolacja sprężarek i wentylatorów w budynkach komercyjnych, centrach danych i chłodniach
• Wytwarzanie energii:Izolacja agregatu prądotwórczego do zastosowań w trybie gotowości i zasilania głównego
• Pompy i silniki przemysłowe:Pompy odśrodkowe montowane na podstawie, pompy próżniowe i izolacja silnika elektrycznego
• Metrologia precyzyjna:Współrzędnościowe maszyny pomiarowe (CMM), optyczne stoły kontrolne, laserowe stoły osiujące
• Morskie i przybrzeżne:Urządzenia pomocnicze maszynowni, elektronika nawigacyjna, stojaki komunikacyjne (konstrukcja odporna na korozję)
• Transport kolejowy:Izolacja urządzeń pod podłogą, szafy sygnalizacyjne przytorowe

Instalacja i konserwacja

Instalacja wymaga jedynie podstawowych narzędzi ręcznych – bez spawania, bez fugowania i bez czasu utwardzania. Wystarczy ustawić izolator, dopasować go do istniejących otworów montażowych sprzętu lub wywiercić nowe i dokręcić momentem zgodnie ze specyfikacją. Całkowicie metalowa konstrukcja nie wymaga zerowego smarowania, zerowej regulacji i zerowej planowej konserwacji przez cały okres użytkowania chronionego sprzętu.

W przypadku projektów modernizacyjnych izolatory JGX-1598D-515B można instalować bez demontażu istniejących maszyn — kompaktowa obudowa umożliwia technikom lekkie podniesienie sprzętu, wsunięcie izolatorów na miejsce i opuszczenie na nie obciążenia w jednym oknie konserwacyjnym.
