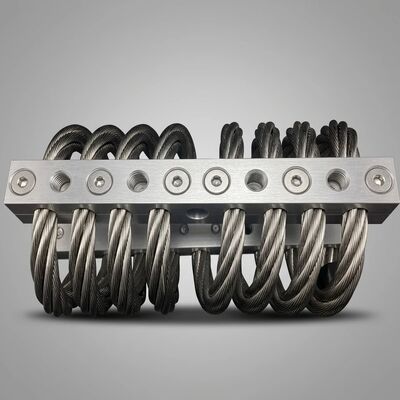

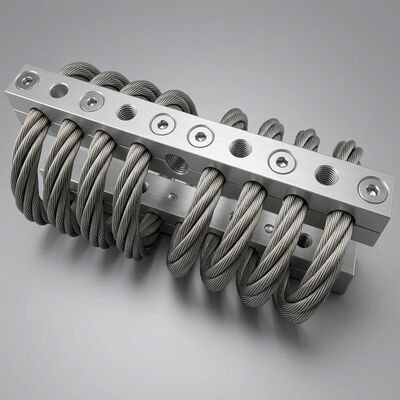

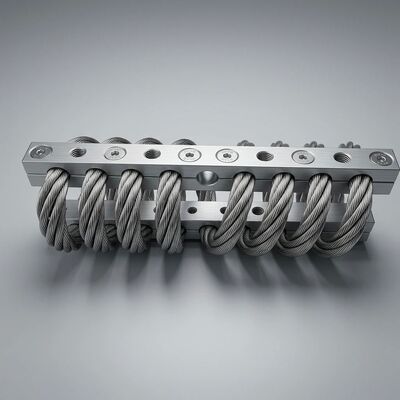

JGX-1598D-515B Izolator drutu drutowego zapewniający skalowalną zdolność obciążeniową i izolację hałasową struktury

JGX-1598D-515B Wibroizolator linowy – modułowa architektura obciążenia z precyzyjną kontrolą hałasu

Wyzwanie: jedna maszyna, wiele scenariuszy obciążenia

Nowoczesne urządzenia przemysłowe rzadko działają w jednym punkcie obciążenia statycznego. Napędy o zmiennej prędkości, sprężarki wielostopniowe i urządzenia procesowe ze zmiennym ładunkiem materiału – wszystkie te elementy charakteryzują się warunkami dynamicznymi, które stanowią wyzwanie dla konwencjonalnych izolatorów o stałej wydajności. Uchwyt dostosowany do średniego obciążenia może spaść podczas stanów nieustalonych rozruchu; jeden rozmiar dostosowany do warunków szczytowych może zapewnić niewystarczającą izolację przy normalnych obciążeniach roboczych.

JGX-1598D-515B rozwiązuje ten problem dzięki swojej naturalnie progresywnej krzywej sztywności i modułowej architekturze wdrażania. Poszczególne izolatory wytrzymują obciążenie od 5 do 150 kg każdy i można je łączyć szeregowo, równolegle lub w konfiguracjach macierzowych, aby sprostać praktycznie każdym wymaganiom dotyczącym obciążenia bez konieczności projektowania na zamówienie.

Skalowalna ładowność – skonfiguruj raz, dostosuj w dowolnym momencie

W przeciwieństwie do odlanych uchwytów elastomerowych przystosowanych do wąskiego okna obciążenia, rdzeń liny stalowej JGX-1598D-515B wykazuje nieliniową reakcję na siłę odkształcenia: miękką początkową sztywność zapewniającą skuteczną izolację drgań przy normalnych obciążeniach roboczych, przechodzącą w stopniowo wyższą sztywność w miarę wzrostu ugięcia. To wbudowane zabezpieczenie przed przeciążeniem zapobiega kontaktowi metalu z metalem podczas wstrząsów lub stanów nieustalonych podczas uruchamiania sprzętu.

W przypadku większych instalacji podejście modułowe zapewnia prostą skalowalność:

• Konfiguracja równoległa:Wiele izolatorów równomiernie dzieli obciążenie — cztery jednostki JGX-1598D-515B wytrzymują łącznie do 600 kg
• Układanie serii:Dwa izolatory zamontowane szeregowo podwajają dostępny skok odchylenia w zastosowaniach o bardzo niskiej częstotliwości
• Rozproszona macierz:Izolatory umieszczone w obliczonych pozycjach środka obciążenia dla sprzętu o nierównomiernym rozkładzie ciężaru

Ta elastyczność konfiguracji oznacza, że ​​jeden standardowy numer części obejmuje cały zakres rozmiarów sprzętu, redukując złożoność zapasów i koszty zakupów.

Izolacja dźwięków materiałowych – mierzalna wydajność akustyczna

Hałas przenoszony przez konstrukcje – wibracje przenoszone przez solidne konstrukcje i ponownie wypromieniowywane jako dźwięk słyszalny w innym miejscu – jest niezwykle trudne do wyeliminowania po instalacji. JGX-1598D-515B przerywa tę ścieżkę transmisji u źródła z wydajnością sprawdzoną laboratoryjnie:

• Skuteczność izolacji wibracyjnej:≥85% w pierwotnym paśmie częstotliwości 8–15 Hz
• Tłumienie hałasu przenoszonego przez konstrukcję:Redukcja do 20 dB(A) mierzona na połączonych elementach konstrukcyjnych
• Konstrukcja pozbawiona rezonansu:W przeciwieństwie do izolatorów ze sprężynami śrubowymi, wewnętrzne tłumienie liny stalowej tłumi wzmocnienie rezonansowe — nie ma nietłumionych częstotliwości udarowych, które mogłyby wzmocnić wibracje przy określonych prędkościach obrotowych

Fizyka kryjąca się za wydajnością

JGX-1598D-515B osiąga izolację akustyczną poprzez dwa uzupełniające się mechanizmy:

1. Niedopasowanie impedancji:Lina stalowa ze stali nierdzewnej ma znacznie inną impedancję mechaniczną niż sztywna rama i fundament urządzenia. Kiedy fale wibracyjne napotykają tę granicę impedancji, znaczna część energii jest odbijana, a nie przepuszczana – podobnie jak przegroda akustyczna działa w kontroli dźwięku w powietrzu, ale w przypadku wibracji przenoszonych przez ciało stałe.

2. Tłumienie histeretyczne:Gdy spiralna cewka ugina się pod obciążeniem, poszczególne pasma drutu w linie ślizgają się po sobie na poziomie mikroskopijnym. To suche tarcie (tłumienie Coulomba) przekształca uporządkowaną energię wibracyjną w nieuporządkowaną energię cieplną. W przeciwieństwie do tłumienia wiskotycznego w mocowaniach hydraulicznych, mechanizm ten jest niezależny od prędkości i temperatury, zapewniając stałą wydajność od rozruchu w arktycznych mrozach po ciągłą pracę w tropikach.

Specyfikacje inżynieryjne

Zastosowania docelowe – tam, gdzie liczy się hałas

JGX-1598D-515B został wybrany przez konsultantów akustycznych i inżynierów mechaników do instalacji, w których poziom hałasu jest krytyczny:

• Studia nagraniowe i telewizyjne:Izolacja sprężarki HVAC i agregatu chłodniczego, gdzie muszą zostać spełnione kryteria hałasu NC-15
• Placówki opieki zdrowotnej:Izolacja agregatu chłodniczego MRI, sprzęt wspomagający akcelerator liniowy, izolacja laboratoryjnej pompy próżniowej
• Produkcja półprzewodników:Izolacja pompy procesowej i skrubera w środowiskach pomieszczeń czystych — brak wydzielania cząstek stałych dzięki całkowicie metalowej konstrukcji
• Produkcja precyzyjna:Izolacja centrum obróbczego CNC, oddzielenie fundamentu szlifierki
• Centra danych:Izolacja jednostki CRAC i generatora awaryjnego, zarządzanie drganiami podłogi podniesionej
• Energia odnawialna:Izolacja wyposażenia gondoli turbiny wiatrowej, kontrola wibracji stacji falownika słonecznego

Przewodnik po wsparciu technicznym i wyborze

Wybór właściwej konfiguracji izolatora wymaga zrozumienia obciążenia statycznego sprzętu, zakresu obciążenia dynamicznego, środka ciężkości i dominujących częstotliwości wzbudzenia. Zapewniamy:

• Bezpłatne obliczenia ugięcia obciążenia dla konkretnego sprzętu
• Rysunki układu montażu 3D ze specyfikacją rozmieszczenia śrub
• Prognozy wydajności izolacji w zakresie prędkości obrotowych urządzenia
• Wsparcie przy uruchomieniu na miejscu w przypadku instalacji na dużą skalę lub instalacji o znaczeniu krytycznym

Skontaktuj się z naszym zespołem inżynierów aplikacji, przedstawiając specyfikacje swojego sprzętu, aby uzyskać szczegółową propozycję izolacji.
