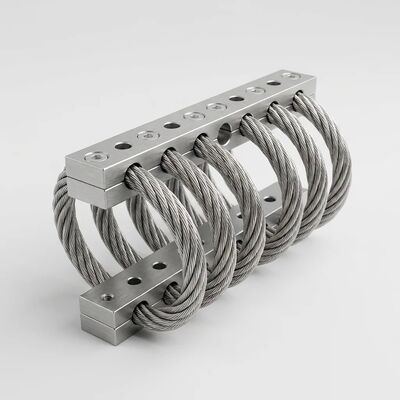

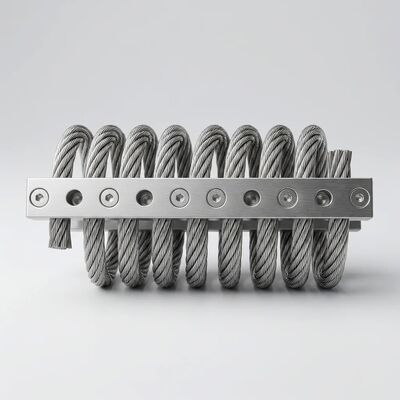

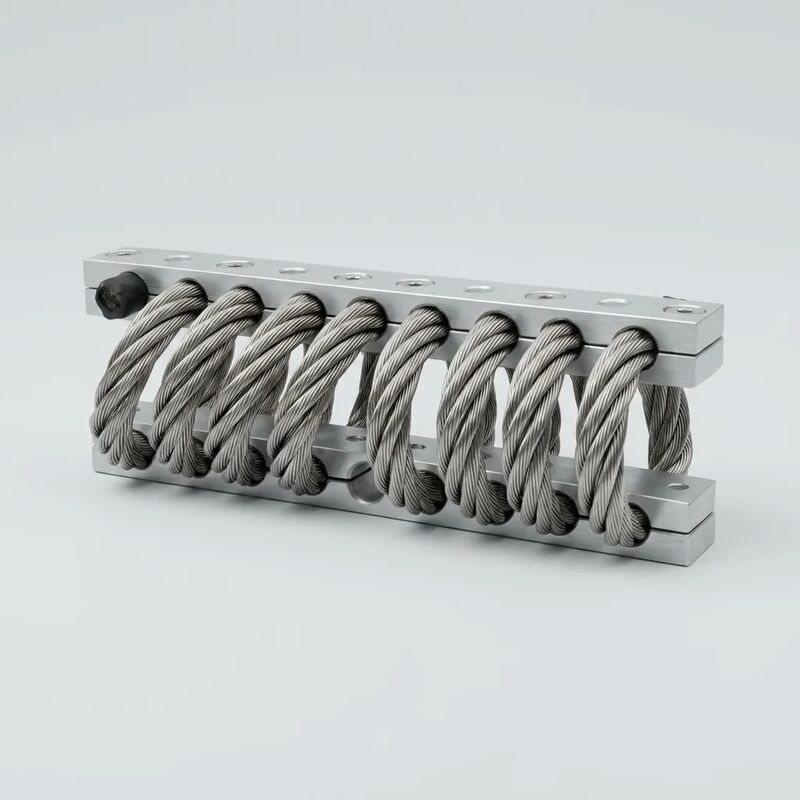

JGX-1278D-235B Niewymagający konserwacji izolator lin stalowych 235N Dwufunkcyjna kontrola wibracji uderzeniowych 95 mm dla sprzętu

Dual-Action Damping

Konwencjonalne strategie izolacji traktują drgania i wstrząsy jako oddzielne problemy wymagające oddzielnego sprzętu: miękkie uchwyty do ciągłego drgania, sztywne uchwyty do okazjonalnych uderzeń.JGX-1278D-235B rozwiązuje oba problemy jednym mechanizmem fizycznym.Tarcie Coulomba na interfejsie kontaktu pas-pasw obrębie wieloprzewodowej spirali kable ze stali nierdzewnej.

Tryb 1: ciągłe tłumienie drgań (normalna eksploatacja)

Podczas rutynowej pracy urządzenia pompa pracująca z stałą prędkością, kompresor cyklujący, zestaw generatorów wytwarzający stałą moc urządzenie wytwarza niską amplitudę,wibracje stosunkowo wysokiej częstotliwościW tym miejscu, w którym wprowadzono wątek, widoczne jest, że wątek jest w stanie się rozciągać.Ciężkie tarcie przekształca energię kinetyczną w nieistotne ciepłoIm mocniej urządzenie wibruje, tym więcej interfejsów kontaktowych przewodu do przewodu, tworząc samoregulujący się efekt tłumienia, który nie wymaga dostrojenia, regulacji ani zewnętrznego źródła zasilania.

Tryb 2: Przejściowe wchłanianie wstrząsów (wydarzenia uderzeniowe)

Przy nagłym wejściu wysokiej energii ̇ zdarzenie pompy z młotkiem wodnym, uderzenie sprężarki, kolizja konstrukcyjna podczas obróbki materiału,lub w wyniku wstrząsu sejsmicznego, kabel przechodzi geometryczną rekonfigurację w skali makroPoszczególne pręty przesuwają się i przemieszczają w ramach wieloprzewodowego wiązki, absorbując energię impulsu poprzez połączone tarcie (poziom prętu) i deformację elastyczną (poziom spiral).Geometria owijania na figurze 8 zapewnia progresywny wzrost sztywności w miarę wzrostu deformacjiPo zakończeniu przejściowego zdarzenia kabel powraca do pierwotnej geometrii bez stałego ustawienia.

JGX-1278D-235B ¢ Pełne dane dotyczące wydajności wieloosiowej

Wszystkie wskaźniki obciążenia są oparte na badaniach charakterystycznych typu II. Wartości przedstawiają nominalną wydajność izolacji z aluminiowymi prętami oporowymi w temperaturze otoczenia 23°C:

Specyfikacje wymiarowe i szczegóły interfejsu

Trwałość związana ze środowiskiem, gdzie najważniejsze jest zainstalowanie i zapomnienie

Wskazówka dotycząca wyboru materiału do pasków uchwytnych

JGX-1278 Referencja pełnej serii

*Optymalny zakres obliczony na 40-70% obciążenia znamionowego dla najlepszej wydajności tłumienia.i wszelkie asymetrie w centrum ciężkości sprzętu.

Aplikacje specyficzne dla poszczególnych sektorów

Podsumowanie charakterystyki działania

• Bez obsługi technicznej przez cały okres eksploatacji:Nie ma zaplanowanej kontroli, nie ma zmiany momentu obrotowego, nie ma smaru, nie ma wymiany.Przewidywana żywotność >25 lat w warunkach znamionowych.
• Nieliniowa reakcja podwójnego działania:2.33* różnica sztywności pomiędzy trzęsieniami i uderzeniami w kierunku pionowymJedno urządzenie wykonuje pracę przymocowania drgań plus amortyzatora.
• Dmuchanie histeretyczne:Mechanizm tarcia Coulomba zapewnia 10-25% krytycznego tłumienia bez zewnętrznych punktów rozdzielczych lub systemów z dostrojonymi masami.
• Ogromna warstwa cieplna:-180°C do +300°C. Bez rozkładu na zimno, bez zmiękczania na gorąco.
• Uniwersalna odporność chemiczna:304 SS jest obojętny wobec węglowodorów, rozpuszczalników, płynów hydraulicznych, paliw, wody morskiej, kwasów (roztłuszczonego), kwasów zasadowych i środków czyszczących przemysłowych, w tym CIP.
• Progresywna degradacja:Wykonanie inspekcji rutynowych wskazuje na pojedyncze pęknięcia włókien drutowych miesiącami lub latami przed zagrożeniem zdolności obciążenia funkcjonalnego.Zastąpienie na podstawie warunków zamiast reagowania w nagłych wypadkach.
• 100% podlegać recyklingowi:Kabel ze stali nierdzewnej + pręty z aluminium lub stali nierdzewnej.Brak cząstek elastomeru wpadających do strumienia odpadów podczas eksploatacji lub pod koniec okresu eksploatacji.

Wytyczne dotyczące instalacji

1. Płaskość podstawy:W razie potrzeby należy użyć metalowej podkładki (preferowana stal nierdzewna).
2. Specyfikacja elementów mocujących:M8 * 1.25W przypadku prętów ze stali nierdzewnej: stosować mocowania A4-80 (316 SS) w celu wyeliminowania potencjału galwanicznego.
3. Moment obrotowy:18-22 N·m (bary aluminiowe); 25-30 N·m (bary ze stali nierdzewnej).
4. Położenie:±2° maksymalne odchylenie kątowe między górną i dolną płaszczyzną montażu po końcowym momentu obrotowym.
5. Wyjazd:Utrzymuje się odstęp ≥ 15 mm wokół zestawu kabli we wszystkich kierunkach, aby umożliwić pełną deformację obudowy.
6. Ilość:Całkowita masa sprzętu (N) ÷ docelowe obciążenie na izolator (94-165 N dla 235B) = minimalna liczba izolatorów.

Częste pytania

P: Jaki jest okres zwrotu za wybór izolacji liny drutowej w stosunku do uchwytów gumowych?

W przypadku większości instalacji przemysłowych punkt przejściowy występuje wpierwszy zaplanowany okres wymianyw przypadku uchwytów elastomerowych, zazwyczaj 3-5 lat po pierwszej instalacji.a czas przestoju produkcji przekracza początkową premię cenową JGX-1278D-235BW przypadku instalacji zdalnych lub trudnych do uzyskania, w których koszty logistyczne wizyty serwisowej są wysokie, w przypadku instalacji o wysokim poziomie dostępu, w przypadku instalacji o wysokim poziomie dostępu, w przypadku instalacji o wysokim poziomie dostępu, w przypadku instalacji o wysokim poziomie dostępu, w przypadku instalacji o wysokim poziomie dostępu, w przypadku instalacji o wysokim poziomie dostępu, w przypadku instalacji o wysokim poziomie dostępu, w przypadku instalacji o wysokim poziomie dostępu, w przypadku instalacji o wysokim poziomie dostępu, w przypadku instalacji o wysokim poziomie dostępu, w przypadku instalacji o wysokim poziomie dostępu, w przypadku instalacji o wysokim poziomie dostępu.zwrot może nastąpić natychmiast, od pierwszego dnia instalacji.

P: Czy mogę używać tych izolacji na zewnątrz bez ochrony przed pogodą?

Tak, konstrukcja całkowicie metalowa nie wymaga osłon, butów ani schronów.polecamy opcję pręta ze stali nierdzewnej (Config C) w celu maksymalizacji odporności na korozjęDo standardowego użytku wewnętrznego na zewnątrz, twardo anodowane pręty aluminiowe (Konfig B) zapewniają doskonałą trwałość.

P: Skąd mam wiedzieć, czy waga mojego sprzętu jest odpowiednia dla JGX-1278D-235B?

W przypadku, gdy waga jest pomiędzy 9,5 kg a 17 kg na izolator (około 94-165 N), JGX-1278D-235B jest odpowiednim wyborem.W przypadku obciążeń powyżej lub poniżej tego zakresu, wybierz inny model z serii JGX-1278.Nasi inżynierowie aplikacji zapewniają bezpłatną weryfikację obciążenia dla wszystkich prośb o oferty. Po prostu podziel się masą sprzętu i układem montażu.

P: Czy kabel ze stali nierdzewnej potrzebuje smaru?

Mechanizm tłumienia zależy odsuche tarcieW rzeczywistości smarowanie mogłobyzmniejszyćKabel powinien pozostawać suchy i wolny od wszelkich tłuszczów, oleju lub powłok nakładanych na powierzchnie kontaktowe struny.Jeśli kabel zostanie skażony płynami procesowymi, wystarczy proste wycieranie rozpuszczalnikiem, aby przywrócić pełną wydajność, bez konieczności demontażu lub wymiany.

P: Co się dzieje, gdy izolator jest przeciążony ponad jego nominalną pojemność?

JGX-1278D-235B ma charakterystykę stopniowego twardnienia: wraz ze wzrostem deformacji sztywność rośnie nieliniowo, zapewniając wrodzoną ochronę przed przeciążeniem. during equipment installation or a transient event) will cause additional deflection but will not permanently damage the isolator—the cable returns to its original geometry once the overload is removedW przypadku wątpliwości należy zapobiegać trwałemu przeciążeniu przekraczającemu nominalną pojemność statyczną, które przyspieszy zużycie prętu drutu.wybierz następny model o wyższej klasyfikacji w rodzinie JGX-1278.

P: Czy te izolatory nadają się do zastosowań sejsmicznych?

Wielokichstronne tłumienie i nieliniowa krzywa sztywności sprawiają, że izolatory liny drutowej są odpowiednie do ochrony sejsmicznej sprzętu.JGX-1278D-235B zapewnia jednoczesną izolację we wszystkich trzech ośach przekładniczych, co jest krytyczne podczas zdarzeń sejsmicznych, w których ruch ziemi ma zarówno poziome, jak i pionowe komponenty.W przypadku zastosowań sejsmicznych proszę podać parametry trzęsienia ziemi w oparciu o projekt (przyspieszenie widmowe,Zespół inżynierów sprawdzi odpowiedniość lub zaleci zoptymalizowaną konfigurację.

Standardy jakości i produkcji

Izolatory JGX-1278D-235B wytwarzane są wISO 9001:2015zarządzanie jakością poprzez następujące kontrole produkcji:

• Materiał przychodzący:Certyfikacja młyna dla drutu 304 SS (ASTM A313/A313M), sztabki aluminiowej 6061-T6 (ASTM B221/B221M)
• Wkręcenie kabli:Wkręcanie spiralne sterowane CNC z uzyskaniem danych napięcia w czasie rzeczywistym (± 5% nominalnego)
• Kręcenie:Prasa hydrauliczna z monitorowaniem przemieszczania sił; statystyczne sterowanie procesem (SPC) wykresujące w poszczególnych partiach produkcji
• Wymiary:Zweryfikowanie pozycji otworu, geometrii przeciwpowietrza i klasy nitki przez maszynę do pomiaru współrzędnych (CMM)
• Wydajność:Badanie statycznego obciążenia-odchylenia przy AQL 1 przyjmowania partii.0, Normalny poziom II zgodnie z normą ISO 2859-1
• Anodowanie:Weryfikacja grubości powłoki zgodnie z normą ISO 2360; jakość uszczelnienia zgodnie z normą ISO 2143 (badanie w miejscach barwienia)
