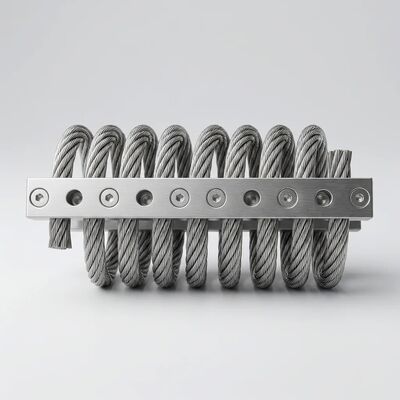

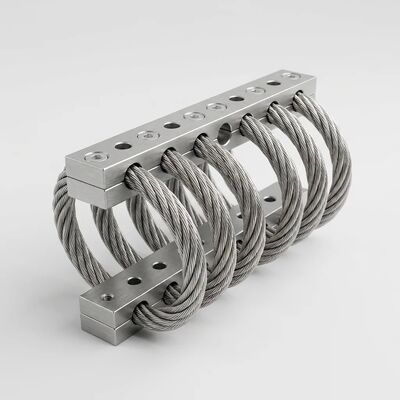

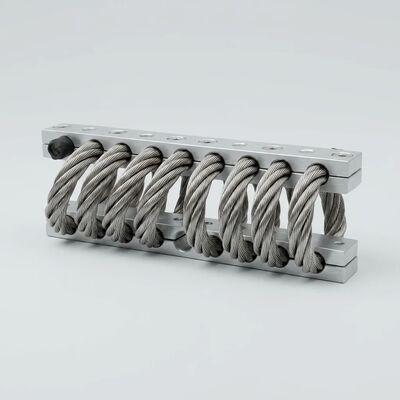

JGX-1278D-292B Wielokierunkowy izolator linowy 3D 292N Obciążenie o wysokości 89 mm dla urządzeń precyzyjnych Tłumienie wstrząsów

JGX-1278D-292B — Pełne parametry obciążenia wieloosiowego

Poniższa tabela przedstawia w pełni scharakteryzowane dane dotyczące ugięcia obciążenia i sztywności dla wszystkich trzech głównych orientacji obciążenia. Wartości te pochodzą z testów typu II zgodnie z równoważną metodologią MIL-STD-810, dostosowaną do zastosowań komercyjno-przemysłowych:

Nauka o materiałach: konstrukcja całkowicie metalowa a degradacja polimerów

JGX-1278D-292B zawierazero elastomerów, zero klejów, zero płynów hydraulicznych i zero połączeń klejonych. Każdy element — od skręconej linki ze stali nierdzewnej 304 7*19 po precyzyjnie obrobione pręty ustalające z aluminium 6061-T6 lub stali nierdzewnej 304 — jest wykonany z metalu. Ta strategia materiałowa nie skupia się wyłącznie na trwałości; eliminuje każdą znaną ścieżkę degradacji, która ogranicza żywotność izolatora elastomerowego:

Wymiary fizyczne i interfejs mechaniczny

Domeny zastosowań — rozwiązania izolacyjne specyficzne dla danej branży

Opcje konfiguracji pręta ustalającego

Seria JGX-1278 — pełna gama modeli do wyboru obciążenia

Podstawowa charakterystyka wydajności

• Zero pełzania i brak starzenia:Linka ze stali nierdzewnej 304 działa w swoim elastycznym obszarze przy obciążeniu znamionowym. Brak trwałych odkształceń, brak odkształcenia po ściskaniu, brak stopniowego usztywniania i mięknięcia w czasie.
• Nieliniowa krzywa sztywności:Miękka reakcja początkowa zapewniająca precyzyjną izolację wibracji; stopniowe usztywnianie w miarę wzrostu odkształcenia — zapewniając naturalną ochronę przed przeciążeniem bez mechanicznych twardych ograniczników.
• Wysokie tłumienie histeretyczne:Tarcie kulombowskie pomiędzy pasmami drutu zapewnia współczynnik tłumienia na poziomie 10-25% wartości krytycznej. Nie są wymagane żadne zewnętrzne deski rozdzielcze, dostrojone amortyzatory masy ani aktywne systemy sterowania.
• Szeroki zakres temperatur:Stałe właściwości mechaniczne od -180°C (kriogeniczne) do +300°C (podwyższone). Brak kruchości w niskich temperaturach; brak zmiękczania w wysokiej temperaturze i pełzania.
• Odporność chemiczna:Typ 304 SS jest obojętny na węglowodory, chlorowane rozpuszczalniki, płyny hydrauliczne, oleje smarowe, rozcieńczone kwasy i zasady, wodę morską, ozon i promieniowanie UV.
• Wskazanie postępującego zużycia:W przeciwieństwie do uchwytów gumowych, które mogą spowodować katastrofalne rozerwanie, izolatory lin stalowych wykazują widoczne zużycie splotu (pojedyncze pęknięcie drutu) na długo przed jakąkolwiek awarią funkcjonalną, co umożliwia podejmowanie decyzji o wymianie na podstawie stanu, a nie kalendarza.

Wytyczne dotyczące instalacji

1. Przygotowanie powierzchni montażowej:Zapewnij płaskość w promieniu 0,5 mm w poprzek śladu pręta. W razie potrzeby użyj podkładek ze stali nierdzewnej — nigdy nie używaj podkładek z tworzywa sztucznego, które mogą pełzać pod obciążeniem.
2. Specyfikacja łącznika:Śruby M8 * 1,25, minimalna klasa 8.8. Dołącz płaską podkładkę pod łbem śruby i podkładkę sprężystą pod nakrętką. W przypadku montażu prętów ze stali nierdzewnej w środowiskach korozyjnych należy określić łączniki A4-80 (typ 316), aby dopasować je do odporności na korozję materiału pręta.
3. Moment dokręcania:18-22 N·m dla konfiguracji z prętami aluminiowymi; 25-30 N·m dla konfiguracji prętów ze stali nierdzewnej. Zawsze używaj skalibrowanego klucza dynamometrycznego — nadmierny moment obrotowy może odkształcić prowadnicę i zmienić geometrię wstępnego naprężenia linki.
4. Weryfikacja wyrównania:Potwierdzić równoległość pomiędzy górną i dolną płaszczyzną mocowania w zakresie ±2° po ostatecznym dokręceniu. Niewspółosiowość przekraczająca tę tolerancję powoduje nierówne obciążenie splotu i zmniejsza skuteczność tłumienia.
5. Koperta rozliczeniowa:Zapewnij co najmniej 15 mm swobodnego prześwitu we wszystkich kierunkach wokół zespołu kabla, aby uwzględnić maksymalne odkształcenie bez kontaktu z sąsiednimi konstrukcjami.
6. Określenie ilości:Całkowita masa sprzętu (N) ÷ docelowe obciążenie na izolator (N) = minimalna liczba izolatorów. Zaokrąglij w górę do najbliższej liczby parzystej, aby uzyskać symetryczny rozkład masy. Przykład: pakiet wyposażenia 600 N ÷ 150 N na izolator = minimum 4 izolatory. Instaluj parami w symetrycznie przeciwległych rogach.

Często zadawane pytania

P: Jak wypada JGX-1278D-292B w porównaniu z gumowymi mocowaniami do izolacji drgań sprężarki?

W przeciwieństwie do gumowych mocowań, które stopniowo sztywnieją pod wpływem cykli cieplnych typowych dla zastosowań sprężarek, wykonany w całości z metalu JGX-1278D-292B utrzymuje stałą sztywność przez cały okres użytkowania. Nieliniowa charakterystyka sztywności radzi sobie również z szokiem momentu obrotowego przy rozruchu sprężarki, który może przesunąć lub rozerwać gumowe mocowania, bez pogorszenia jakości. Co najważniejsze w przypadku odległych stacji sprężarek, nie ma zaplanowanych odstępów między konserwacjami: wystarczy zainstalować raz, a izolator zazwyczaj wytrzyma dłużej niż chroniona przez niego sprężarka.

P: Jaka jest oczekiwana żywotność tego izolatora liny stalowej?

W normalnych warunkach przemysłowych (w pomieszczeniach, w klimacie umiarkowanym, obciążenie znamionowe w zakresie projektowym) przewidywany okres użytkowania JGX-1278D-292B przekracza 25 lat. Lina ze stali nierdzewnej pracuje poniżej granicy zmęczenia przy znamionowych obciążeniach statycznych, a mechanizm tłumiący tarcie nie generuje znaczącego ciepła wewnętrznego. Podstawowym czynnikiem ograniczającym trwałość – jeśli w ogóle – jest skumulowane zużycie żyły drutu spowodowane wibracjami o bardzo dużej częstotliwości i dużej amplitudzie, które staje się widoczne na długo przed pogorszeniem funkcjonalności.

P: Czy ten izolator może być używany w zastosowaniach zewnętrznych bez ochrony przed warunkami atmosferycznymi?

Tak. W przeciwieństwie do uchwytów elastomerowych, które wymagają osłon ochronnych lub osłon chroniących przed promieniowaniem UV i ozonem, JGX-1278D-292B wykonany w całości z metalu nie wymaga ochrony przed warunkami atmosferycznymi. W przypadku instalacji zewnętrznych na obszarach przybrzeżnych lub morskich zalecamy opcję pręta ze stali nierdzewnej (konfiguracja C), aby wyeliminować potencjał korozji galwanicznej pomiędzy różnymi metalami w środowiskach mgły solnej.

P: Jak określić prawidłową liczbę izolatorów dla mojego sprzętu?

Podziel całkowitą masę sprzętu (w niutonach) przez docelowe obciążenie na izolator (zalecamy 40-70% maksymalnego obciążenia znamionowego: 117-204 N dla JGX-1278D-292B). W przypadku sprzętu o nierównym środku ciężkości przekaż naszym inżynierom schemat rozkładu ciężaru, a my bezpłatnie obliczymy wymaganą ilość i rozmieszczenie każdego punktu podparcia.

P: Czy wymagane jest smarowanie lub konserwacja?

Nie. JGX-1278D-292B jest urządzeniem całkowicie pasywnym i bezsmarowym. Mechanizm tłumiący opiera się na suchym tarciu stałym pomiędzy pasmami drutu ze stali nierdzewnej – nie ma tu ślizgających się powierzchni łożyskowych, nie ma uszczelnionych wnęk na smar ani elementów wymagających okresowego serwisowania. Coroczna inspekcja wizualna podczas rutynowych przeglądów sprzętu wystarczy, aby potwierdzić ciągłą przydatność do użytku.

Zapewnienie jakości i produkcja

Każdy JGX-1278D-292B jest produkowany podISO 9001:2015certyfikowany system zarządzania jakością. Kontrole produkcji obejmują:

• Identyfikowalność surowców:Certyfikat pełnego testu walcowniczego dla drutu SS 304 zgodnie z ASTM A313/A313M i pręta aluminiowego 6061-T6 zgodnie z ASTM B221/B221M
• Uzwojenie kabla:Sterowane CNC uzwojenie spiralne z monitorowaniem napięcia w czasie rzeczywistym (± 5% wartości nominalnej)
• Proces zaciskania:Zaciskanie hydrauliczne z monitorowaniem przemieszczenia siły; Dane SPC rejestrowane i analizowane dla każdej partii produkcyjnej
• Weryfikacja wymiarowa:Kontrola CMM krytycznych wymiarów pręta ustalającego – położenie otworu, głębokość i kąt pogłębienia, kształt i klasa gwintu
• Walidacja wydajności:Odbiór partii statycznego badania ugięcia pod obciążeniem według AQL 1.0, normalny poziom kontroli II
• Wykończenie powierzchni:Grubość anodowania mierzona zgodnie z normą ISO 2360 (metoda prądów wirowych) dla konfiguracji prętów aluminiowych
