JGX-0958D-108A Izolator drutu z wiązki drutowej przedwalidowane modele FEA wsparcie inżynierii odwrotnej

JGX-0958D-108A Izolator wibracji liny drutowej: sterowanie wibracjami inżynieryjne z zatwierdzonymi modelami symulacyjnymi

Co to jest izolacja drutu i jak działa?

Izolator drutu jest biernym mechanicznym urządzeniem, które tłumi energię drgań za pomocą zasady:Dampingowanie tarcia CoulombaW przeciwieństwie do elastomerowych (gumowych) uchwytów, które przekształcają energię drgań w ciepło w macierzystym materiale,JGX-0958D-108A rozprasza energię na mikroskopijnym interfejsie między 133 pojedynczymi przewodami (7 nici * 19 drutów na nici), tworząc bezobsługowy,mechanizm tłumienia wolny od cząstek, który nie ulega degradacji wraz z wiekiem lub cyklem temperatury,.

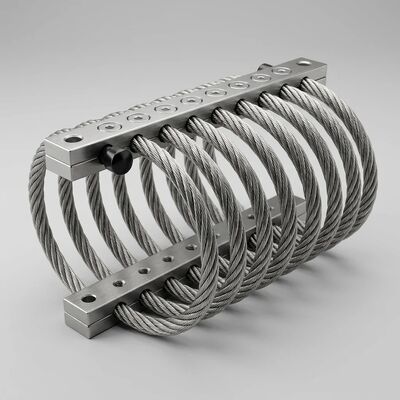

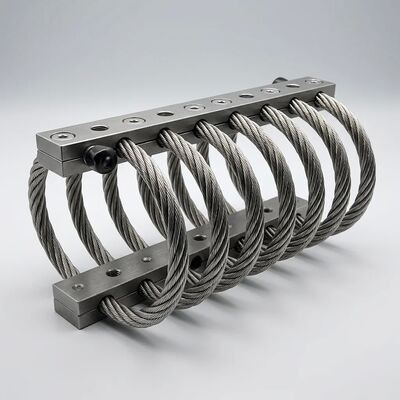

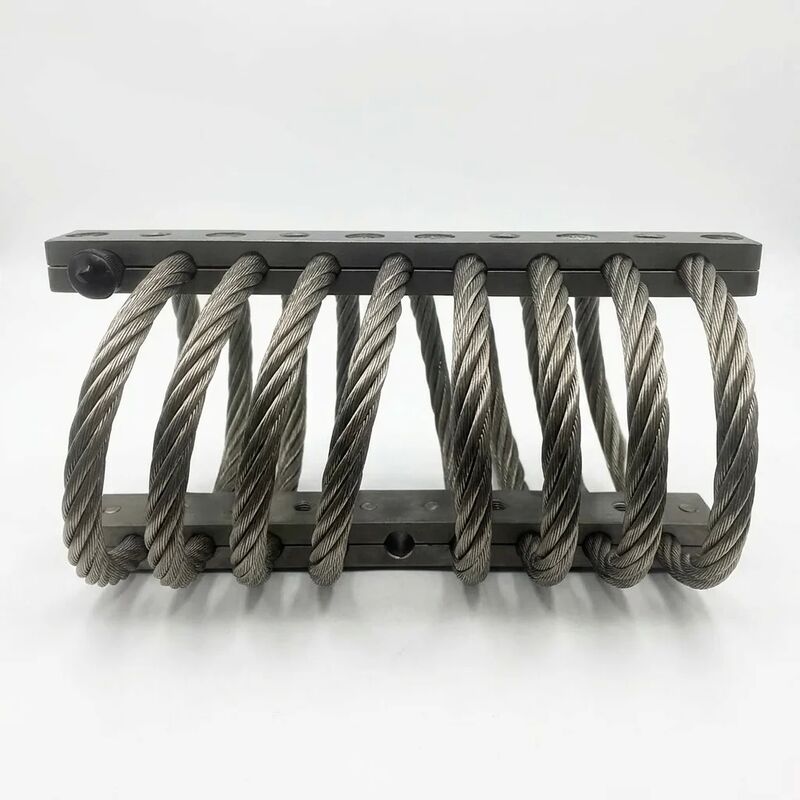

JGX-0958D-108A składa się z trzech elementów: szpilkowo zwiniętego sznurka 7*19 ze stali nierdzewnej 304 (średnica nominalna 6,4 mm, 8 pętli aktywnych),bloky zaciskowe ze stopu aluminium 6061-T6 górnego i dolnego z twardym anodowanym wykończeniem powierzchni, oraz cztery śruby mocowania ze stali nierdzewnej M10.generujące kontrolowane tarcie międzyprzewodnikowe, które przekształcają energię kinetyczną w niewielkie ciepło, zapewniając jednocześnie sztywność (podtrzymanie obciążenia) i tłumienie (rozpraszanie energii) w jednym kompaktowym elemencie.

Wstępnie zweryfikowane modele FEA: skróć cykl projektowania o 2-3 tygodnie

Jednym z trwałych wyzwań w wyborze izolatorów wibracyjnych jest różnica między danymi z katalogu a realną wydajnością zainstalowaną.Wskaźniki obciążenia statycznego pokazują, czy izolacja może wytrzymać ciężarNie mówią, jak będzie się zachowywać dynamicznie przy określonej częstotliwości pobudzenia, orientacji montażu i sztywności przymocowania.urządzenia do badań budowlanych, uruchomienie charakterystyki stołu wstrząsającego i iteracja procesu, który zazwyczaj zajmuje 2-3 tygodnie na cykl projektowania.

JGX-0958D-108A rozwiązuje towstępnie zatwierdzone modele symulacji FEAkażdy model został skorelowany z danymi z fizycznych badań z tablicy elektrodynamicznego wstrząsacza 6-DOF,osiągnięcie dokładności symulacji do pomiaru w zakresie ± 5% dla tych kluczowych wyników:

• Krzywy statycznego obciążenia-odchyleniaw kierunkach kompresji, napięcia i obciążenia cięciem
• Zmiany w układzie mechanicznymjako funkcje amplitudy pobudzenia (0,1 mm do 2,0 mm od szczytu do szczytu)
• Przekazywalność (T)w zakresie częstotliwości od 5 Hz do 500 Hz przy obciążeniu znamionowym
• Kształt i powierzchnia pętli histerezy¥bezpośrednio korelowane z rozpraszaniem energii na cykl
• Współczynnik wzmacniania rezonansu (Q)dla pierwszych trzech częstotliwości modalnych

Modele te są dostarczane w formacie kompatybilnym z Ansys Mechanical, Abaqus i COMSOL Multiphysics,umożliwiając zespołowi ds. dynamiki strukturalnej uruchomienie JGX-0958D-108A bezpośrednio w modelu na poziomie systemu i ocenę wydajności izolacji przed zaangażowaniem się w zakup sprzętu.

Usługa inżynierii odwrotnej: systematyczna czteropoziomowa metodologia

Jeżeli maszyny produkcyjne są uzależnione od izolatorów drgań, które nie są już produkowane, ponieważ pierwotny dostawca wycofał się z linii produktów, zmienił narzędzia,Właściciel sprzętu stoi przed nieprzyjemnym zestawem wyborów: zaakceptować pogarszającą się wydajność izolacyjną ze względu na starzenie się uchwytów, zlecić kosztowny przebudowę na zamówienie lub wymienić całą maszynę.Platforma JGX-0958D-108A oferuje czwartą opcję poprzez zintegrowaną usługę inżynierii odwrotnej.

Etap 1: Metrologia i dokumentacja (3-5 dni roboczych)

• 3D skanowanie laserowe istniejącego izolatora w celu uchwycenia geometrii zewnętrznej powłoki z dokładnością ±0,05 mm
• Pomiar interfejsu montażowego: średnica otworu śruby, odległość od środka do środka, specyfikacja nitki i głębokość przeciwnika
• Identyfikacja materiału za pomocą analizy fluorescencji promieniowania rentgenowskiego (XRF) w celu określenia klasy stopów liny liny drutowej i składu bloku zacisku
• Fotograficzna dokumentacja orientacji instalacji, sąsiednich stref wolnych oraz wszelkich widocznych wzorców zużycia lub korozji, które stanowią podstawę projektu wymiany

Etap 2: Charakterystyka wydajności (5 – 7 dni roboczych)

• Badanie statycznego odchylenia obciążenia we wszystkich trzech ośach obciążenia na uniwersalnej maszynie badawczej o dokładności klasy 0,5 komórek obciążeniowych
• Charakterystyka dynamiczna w elektrodynamicznym wstrząsaczu: wejście synowe od 5 Hz do 500 Hz, pomiar przepuszczalności i kąta fazy
• Badanie reakcji na wstrząsy: wejścia półsinusowych impulsów przy 15 g, 30 g i 50 g w celu wykrycia zachowania tłumienia wstrząsów izolatora
• Ekstrakcja pętli histerezy przy amplitudach przemieszczenia 0,5 mm, 1,0 mm i 2,0 mm w celu ilościowego określenia rozpraszania energii na cykl

Etap 3: Korrelacja i optymalizacja FEA (5 – 7 dni roboczych)

• Konstrukcja modelu FEA o wysokiej dokładności dostosowanego do pomiarów fazy 2 z dokładnością do ±5%
• Parametryczna optymalizacja średnicy liny drukowanej (zakres 4,89,5 mm), liczby cew (612 pętli) i geometrii zaciskania w celu osiągnięcia równoważnej lub lepszej wydajności w tej samej otoczeniu
• Przewidywanie trwałości zmęczenia przy użyciu liczenia cyklu przepływu deszczu i zasady Minera, celem co najmniej 10⁷wytrzymałość cyklu przy obciążeniu znamionowym

Etap 4: Kwalifikacja i dostarczenie (10-15 dni roboczych)

• Produkcja 5 prototypowych jednostek JGX-0958D-108A skonfigurowanych zgodnie z zoptymalizowaną specyfikacją
• Badania dynamiczne z powrotem do zwrotu w stosunku do oryginalnego izolacji na tej samej konfiguracji wstrząsacza
• Dostarczenie sprawozdania z badania kwalifikacyjnego porównującego oryginalną i wymienną wydajność we wszystkich zmierzonych parametrach
• Końcowy przebieg produkcji i wysyłka certyfikowanych izolacji zamiennych z pełną dokumentacją dotyczącą identyfikowalności materiału

Damping bez cząstek stałych: dlaczego kompatybilność z pomieszczeniami czystymi zmienia równanie selekcji

Klasyfikacje pomieszczeń czystego ISO 14644-1 nakładają surowe ograniczenia stężenia cząstek stałych w powietrzu. A single elastomeric vibration mount in a Class 5 (ISO 5 / FED STD 209E Class 100) semiconductor fab can shed enough microscopic rubber particles over its 3–5 year service life to trigger particle count excursions during routine environmental monitoringIzolatory liny drutowej eliminują ten tryb awarii na poziomie komponentów.

Mechanizm tłumienia JGX-0958D-108A jest czysto mechaniczny: ponieważ 133 pojedyncze druty ze stali nierdzewnej w konstrukcji liny 7*19 przesuwają się wzajemnie podczas gięcia,wytwarzają kontrolowane tarcie bez ścieraniaNie ma elastomerów, żadnych wiązań klejących, żadnych powłok, które mogłyby się delaminując,i brak materiałów organicznych, które mogłyby wygazować w środowisku próżniowymTwardy anodowany powierzchnia na 6061-T6 aluminium bloków zacisku zapewnia odporność na zużycie bez generowania tlenku aluminium pyłu.

• Produkcja półprzewodników:Stopniki płytkowe, narzędzia CMP (chemiczna mechaniczna planaryzacja), implantery jonowe i systemy ścieżek litografii, w których zanieczyszczenie cząstkami poniżej 0,1 μm może powodować utratę wydajności maty
• Produkcja farmaceutyczna:Izolatory napełniania aseptyczne, ładowarki do lodowców, izolacje wibracyjne tabletów i mocowania do systemów czyszczenia na miejscu (CIP) narażone na powtarzające się cykle mycia
• Optyka i fotonika:Płyty interferometryczne laserowe, komory powłoki optycznej, wieże pociągowe światłowodowe,i izolacja montu teleskopu, gdzie osadzanie się cząstek na powierzchni optycznej pogarsza przepustowość i zwiększa światło błąkające
• Mikroskopia elektroniczna:Izolacja kolumny SEM i TEM, w której zaburzenie obrazu spowodowane wibracjami i zanieczyszczenie kolumny spowodowane cząstkami obniżają rozdzielczość
• Precyzyjna metrologia:Izolacja granitowej podstawy urządzenia do pomiaru współrzędnych (CMM), testery okrągłości, profilometry powierzchniowe i stacje kalibracyjne bloków mierników

JGX-0958D-108A Pełna specyfikacja techniczna

Jak JGX-0958D-108A porównuje się z izolatorami elastomerowymi?

Częste pytania

Co oznacza numer modelu JGX-0958D-108A?Prefiks "JGX" identyfikuje rodzinę produktów izolacji liny drukowej producenta. "0958" jest kodem rozmiaru i konfiguracji dla tej klasy kopert."D" oznacza konfigurację montażu z dwoma zaciskami (dwa bloki aluminiowe uchwycające cewkę sznurową).108" oznacza znamionowe obciążenie kompresyjne w kilogramach.

Czy mogę użyć modelu FEA z moim istniejącym oprogramowaniem symulacyjnym?Wstępnie zatwierdzone modele FEA są dostarczane w neutralnym formacie pliku, który można importować do Ansys Mechanical (v2021 R2+), Abaqus (6.14+), COMSOL Multiphysics (5.6+) i Nastran (za pośrednictwem masowego pakietu danych).Jeśli twój zespół używa innego rozwiązacza, skontaktuj się z naszym zespołem inżynierii aplikacji w celu wsparcia konwersji formatu.

Jakie są minimalne informacje potrzebne do rozpoczęcia projektu inżynierii odwrotnej?Potrzebujemy wymiarów otoczenia istniejącego izolatora (często wystarczy zdjęcie z odniesieniem skali do wstępnej oceny), szacunkowej masy podtrzymanej,i dominującej częstotliwości drgań lub prędkości pracy maszynyNa podstawie tych trzech danych, nasz zespół aplikacji może zbadać zakres projektu i dostarczyć firmową ofertę w ciągu 2 dni roboczych.

Czy twarda powierzchnia anodowana z czasem się zużywa?Warstwa twardej anodyzacji typu III ma grubość 2550 μm i twardość Vickers 350-400 HV. W normalnej eksploatacji przemysłowej the clamping block surface that contacts the wire rope experiences negligible wear because the rope-to-block interface is static (no sliding motion)—all damping motion occurs within the wire rope coil itself.
