JGX-0958D-108A Izolacja drutu z wiązki drutowej od wibracji w 100% konstrukcja podlegająca recyklingowi, bezpieczny łańcuch dostaw, wsparcie LTA

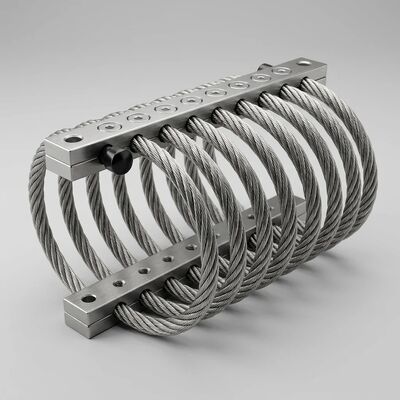

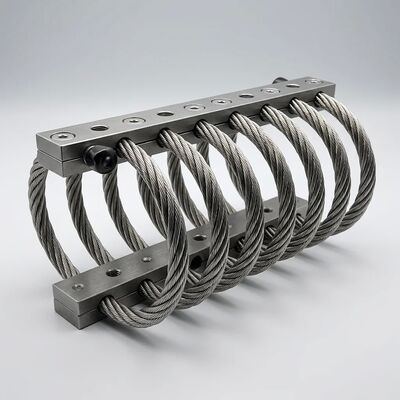

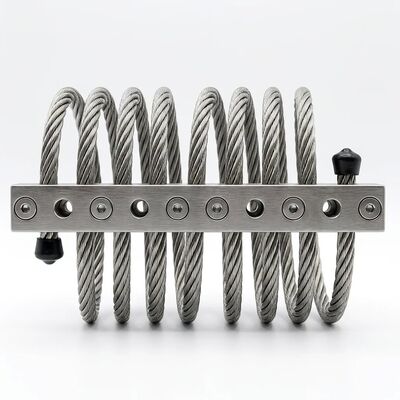

JGX-0958D-108A Wibroizolator linowy: zrównoważona kontrola wibracji przemysłowych z gwarantowaną ciągłością dostaw

Dlaczego zrównoważony rozwój ma znaczenie przy wyborze komponentów izolacji wibracyjnej

Zamówienia przemysłowe przechodzą zasadniczą zmianę. Zgodność środowiskowa, niegdyś kwestia wyboru na końcu procesu specyfikacji, jest obecnie podstawowym kryterium wyboru, na które wpływają trzy zbiegające się siły: korporacyjne obowiązki raportowania w zakresie ESG (środowiskowego, społecznego i zarządzania), regulacje dotyczące rozszerzonej odpowiedzialności producenta (EPR) w UE i na rynkach wschodzących oraz mechanizmy dostosowania na granicach emisji dwutlenku węgla, które karzą produkty o dużej zawartości węgla. Skromny wibroizolator — element często wybierany wyłącznie na podstawie ceny jednostkowej — niesie ze sobą ukryte koszty środowiskowe, które kumulują się podczas każdego cyklu wymiany w ciągu 20-letniego okresu eksploatacji maszyny.

JGX-0958D-108A rozwiązuje ten problem na poziomie materialnym. Jego prostota konstrukcyjna —dwa materiały, dwa strumienie recyklingu— eliminuje koszty utylizacji po zakończeniu eksploatacji i obciążenie dla środowiska nieodłącznie związane z wielomateriałowymi mocowaniami elastomerowymi, które łączą gumę ze stalą za pomocą klejów wulkanizacyjnych, tworząc kompozyt, którego nie można ekonomicznie oddzielić w celu recyklingu.

Skład materiału i możliwość recyklingu: analiza na poziomie komponentów

Lina stalowa ze stali nierdzewnej 304 (konstrukcja 7*19, Ø6,4 mm)

• Waga na jednostkę:Około 0,52 kg (61% całkowitej masy jednostkowej)
• Skład stopu:Fe-18Cr-8Ni-0,08C (max), mikrostruktura w pełni austenityczna
• Ścieżka recyklingu:Złom stali nierdzewnej klasy 304, akceptowany przez wszystkie firmy zajmujące się recyklingiem metali żelaznych i nieżelaznych na całym świecie
• Wartość złomu:Zwykle 50–65% wskaźnika złomu stali nierdzewnej niklu LME + chromu skorygowanego
• Recykling energii:Około 30% pierwotnej energii produkcyjnej (ścieżka z elektrycznym piecem łukowym)
• Degradacja w wyniku recyklingu:Brak — SS304 można poddawać recyklingowi w nieskończoność bez utraty właściwości stopu

Bloki zaciskowe ze stopu aluminium 6061-T6 (twarde anodowane)

• Waga na jednostkę:Około 0,30 kg (35% całkowitej masy jednostkowej, dwa bloki)
• Skład stopu:Al-1,0Mg-0,6Si-0,28Cu-0,2Cr, utwardzane wydzieleniowo do stanu T6
• Ścieżka recyklingu:Złom kutego aluminium, oddzielony od stali nierdzewnej za pomocą prostej separacji magnetycznej
• Wartość złomu:Zazwyczaj 60–75% ceny aluminium pierwotnego LME (premia za złom wysokiej jakości)
• Recykling energii:Około 5% energii potrzebnej do produkcji aluminium pierwotnego (95% oszczędności energii w porównaniu do wytapiania Hall-Héroult)
• Kompatybilność z twardym anodowaniem:Anodowa warstwa tlenku (<50 μm Al₂O₃) rozpuszcza się w strumieniu stopionej soli podczas przetapiania aluminium, nie zanieczyszczając stopionego materiału

Procedura demontażu po zakończeniu eksploatacji (poniżej 60 sekund na jednostkę)

1. Odkręć cztery śruby M10 * 1,5 mm A2-70 ze stali nierdzewnej za pomocą standardowego klucza nasadowego 17 mm
2. Oddziel dwa aluminiowe bloki zaciskowe od zwoju liny stalowej
3. Śruby i zwoje liny stalowej należy wyrzucić do pojemnika na odpady ze stali żelaznej/nierdzewnej
4. Aluminiowe bloki zaciskowe należy wyrzucić do aluminiowego pojemnika na surowce wtórne
5. Torebkę PE i opakowanie z tektury falistej należy poddać recyklingowi poprzez standardowe strumienie odpadów papierowych/plastikowych

Wynik: zero kilogramów na wysypisko. Klasyfikacja odpadów niebezpiecznych o zerowej wartości. Zerowy koszt utylizacji. Potencjalna wartość odzysku złomu na poziomie około 0,30–0,50 USD za sztukę przy aktualnych cenach surowców.

Bezpieczny łańcuch dostaw: trójpoziomowa architektura zapewniająca zerowe przerwy w produkcji

Wibroizolator zwykle stanowi mniej niż 1% kosztu materiałów maszyny, ale jego brak może zatrzymać całą linię montażową. Ta asymetria – niski koszt jednostkowy, katastrofalny wpływ niedoborów – sprawia, że ​​odporność łańcucha dostaw jest najbardziej niedocenianym atrybutem przy wyborze komponentów. Łańcuch dostaw JGX-0958D-108A jest zbudowany wokół trzech poziomów redundancji, aby zapewnić, że żadne pojedyncze zdarzenie nie będzie w stanie przerwać dostaw.

Poziom 1: Produkcja zintegrowana pionowo (pojedynczy zakład, pełna kontrola procesu)

• Formowanie liny stalowej:6-osiowa giętarka do drutu CNC z kontrolą naprężenia w pętli zamkniętej (dokładność napięcia wstępnego uzwojenia ±2%). Programowalny dla liczby cewek od 6 do 12 pętli i średnic od 4,8 mm do 9,5 mm bez zmiany oprzyrządowania
• Obróbka bloku mocującego:5-osiowe centra frezarskie CNC z sondowaniem w trakcie procesu (Renishaw OMP40). Automatyczna kontrola wymiarowa każdej części: średnica otworu na śrubę (M10 +0,2/-0 mm), odstęp od środka do środka (120 ± 0,1 mm * 80 ± 0,1 mm) i promień rowka liny w celu zapewnienia równomiernego rozkładu siły mocowania
• Montaż i testowanie:Pneumatyczne mocowanie kontrolowane momentem obrotowym do 37,5 ± 2,5 N·m. 100% statyczna weryfikacja ugięcia pod obciążeniem przy ściskaniu 108 kg, z rejestracją danych w celu statystycznej kontroli procesu

Poziom 2: Surowce z dwóch źródeł i separacja geograficzna

• Walcówka SS304 (5,5 mm):Dwie huty posiadające certyfikat ISO 9001, zlokalizowane w różnych prowincjach, każda z niezależnymi możliwościami topienia, walcowania i ciągnienia drutu. Audyt kwartalny z próbą rozciągania (UTS ≥ 515 MPa, YS ≥ 205 MPa, wydłużenie ≥ 35%) i metalograficzną weryfikacją wielkości ziaren (ASTM E112 wielkość ziarna 6–8)
• Płyta aluminiowa 6061-T6 (grubość 25 mm):Dwóch dostawców wytłaczania z oddzielnymi operacjami odlewania kęsów. Certyfikat ASTM B209 z weryfikacją przewodności (minimum 40–45% IACS) w celu potwierdzenia stanu T6
• Zapasy bezpieczeństwa:90-dniowy zapas surowców utrzymywany niezależnie od zaległości w zamówieniach klientów. Do chwili wydania zlecenia obróbki skrawaniem surowiec nie jest przydzielany do konkretnego zamówienia klienta

Poziom 3: Struktura programu w ramach umowy długoterminowej (LTA).

• Wycena:Cena bazowa zablokowana na okresy 12 miesięcy, korygowana corocznie w oparciu o indeks ważony: 40% aluminium LME (sprzedający 3 miesiące), 30% nikiel LME (sprzedawca 3-miesięczny), 15% CPI w Chinach, 15% stałe. Korekta roczna ograniczona do ±8%. Pełna przejrzystość cen – wartości indeksów i kalkulacje publikowane są w każdym kwartalnym przeglądzie biznesowym
• Przydział przepustowości:Gwarantowane sloty produkcyjne mierzone w sztukach na kwartał kalendarzowy. 120-dniowa prognoza krocząca aktualizowana co miesiąc; wiążące zamówienia w oknie prognozy mają pierwszeństwo przed zamówieniami spot
• Harmonogram dostaw:Zamówienia o zaplanowanym wydaniu w ramach umowy LTA umożliwiają wysyłki cotygodniowe lub dwutygodniowe zgodnie z rytmem produkcji. Automatyczne uzupełnianie w stylu Kanban dostępne dla klientów z funkcją EDI (elektroniczna wymiana danych).
• Przyspieszone zaopatrzenie:Klienci LTA otrzymują priorytetowy dostęp do 90-dniowego bufora zapasów bezpieczeństwa na potrzeby sytuacji awaryjnych, z 48-godzinnym przetwarzaniem od wniosku o przyspieszenie do wysyłki
• Kwartalny przegląd działalności (QBR):Wspólny przegląd terminowości dostaw (docelowo ≥98%), zgodności jakości (docelowo ≤99,5% bez wad), inicjatyw mających na celu redukcję kosztów i 12-miesięczną prognozę popytu

Analiza całkowitego kosztu posiadania: liny stalowe a izolatory elastomerowe w ciągu 10 lat

Decyzja o zakupie oparta wyłącznie na porównaniu cen jednostkowych systematycznie zaniża prawdziwy koszt wibroizolacji w urządzeniach przemysłowych. W poniższej tabeli przedstawiono modele instalacji z 50 izolatorami – typowa liczba dla średniej wielkości zespołu pomp, zespołu sprężarek lub układu agregatów chłodniczych HVAC – w okresie 10 lat eksploatacji.

Uwaga: Koszt przestojów jest zmienną dominującą i najbardziej specyficzną dla aplikacji. Powyższy zakres zakłada scenariusz kosztów przestojów od niskich do umiarkowanych. W branżach zajmujących się procesami ciągłymi (zakłady chemiczne, wytwarzanie energii, fabryki półprzewodników) koszty przestojów mogą przekraczać 10 000 USD/godzinę, co sprawia, że ​​uzasadnienie ekonomiczne stosowania izolatorów linowych jest przytłaczające nawet w przypadku pojedynczej instalacji izolatora.

Dane techniczne JGX-0958D-108A

Sektory zastosowań i przypadki użycia

Automatyka przemysłowa i obrabiarki

Centra tokarskie CNC, 5-osiowe centra obróbcze i szlifierki generują szerokopasmowe wibracje spowodowane obrotem wrzeciona (zwykle 6 000–20 000 obr./min, co odpowiada częstotliwości podstawowej 100–333 Hz), interakcją narzędzie-przedmiot obrabiany oraz przyspieszaniem/zwalnianiem osi. Częstotliwość własna JGX-0958D-108A przy kompresji wynosząca 9,5–12,5 Hz umieszcza obszar izolacji wygodnie poniżej tych częstotliwości wzbudzenia, osiągając 88–92% redukcji drgań przy częstotliwościach wrzeciona powyżej 30 Hz. Całkowicie metalowa konstrukcja wytrzymuje ciągłe narażenie na mieszające się z wodą płyny obróbkowe, mgłę olejową i wióry bez degradacji.

Usługi HVAC i budowlane

Agregaty odśrodkowe (zwykle o mocy chłodniczej 300–1500 kW), sprężarki śrubowe i zespoły silników wentylatorów wież chłodniczych są dominującymi źródłami drgań w budynkach komercyjnych i przemysłowych. Charakterystyka tłumienia zależna od amplitudy JGX-0958D-108A jest szczególnie dobrze dostosowana do zastosowań HVAC: zapewnia niskie tłumienie (a tym samym wysoką skuteczność izolacji) przy niskich amplitudach drgań typowych dla normalnej pracy w stanie ustalonym, jednocześnie automatycznie zwiększając rozpraszanie energii podczas stanów nieustalonych o wysokiej amplitudzie podczas uruchamiania i wyłączania sprężarki.

Energia i wytwarzanie energii

Silniki tłokowe, turbozespoły prądotwórcze z turbinami gazowymi, płozy pomp odśrodkowych i zespoły sprężarek do zastosowań w przemyśle naftowym i gazowym, petrochemicznym i energetyce poddają wibroizolatory na trudną kombinację ciągłego wzbudzenia szerokopasmowego, narażenia na węglowodory i duże wahania temperatury otoczenia. Lina stalowa SS304 zastosowana w JGX-0958D-108A jest odporna na korozję powodowaną przez kwaśny gaz (H₂S), kondensaty węglowodorów i atmosferę solną w instalacjach przybrzeżnych i morskich. Do zastosowań w środowiskach najbardziej korozyjnych na specjalne zamówienie dostępna jest lina stalowa SS316 ze zwiększoną odpornością na wżery molibdenem.

Transport i sprzęt mobilny

Wyposażenie podwozia wagonów (siatki rezystorów hamowania, przetwornice trakcyjne, pomocnicze źródła zasilania), zespoły silnikowo-prądnicowe lokomotyw i izolacja kabin sypialnych ciężkich pojazdów użytkowych to zastosowania, w których wibroizolatory muszą pochłaniać nie tylko drgania silnika w stanie ustalonym, ale także przejściowe wstrząsy pochodzące z nierówności toru, dziur i uderzeń sprzęgów. Tłumienie wstrząsów JGX-0958D-108A na poziomie ≥50% przy półsinusoidzie 30 g / 11 ms – w połączeniu z jego całkowicie metalową konstrukcją, która toleruje deszcz, mgłę soli drogowej i uderzenia kamieni – sprawia, że ​​jest to bezpośredni zamiennik mocowań elastomerowych, które twardnieją i pękają po 2–3 latach ekspozycji ramy podwozia.

Często zadawane pytania

Jaka jest minimalna ilość zamówienia JGX-0958D-108A?Zamówienia próbne zaczynają się od 10 sztuk. W przypadku programów produkcyjnych umowy LTA obsługują zaplanowane wydania bez minimalnej ilości dostaw, umożliwiając modele uzupełniania just-in-time (JIT) i Kanban. Standardowy czas realizacji wynosi 5–7 dni roboczych od stanu magazynowego wyrobów gotowych, 15–25 dni roboczych w przypadku zleceń produkcyjnych przekraczających stan magazynowy.

Jak zweryfikować zgłoszenie dotyczące możliwości recyklingu?Dla każdej partii produkcyjnej dostępne są certyfikaty składu materiału (EN 10204 3.1), dokumentujące dokładny gatunek stopu liny stalowej SS304 i bloków aluminiowych 6061-T6. Certyfikaty te można przedłożyć dostawcy usług w zakresie gospodarki odpadami lub audytorowi zrównoważonego rozwoju w celu potwierdzenia, że ​​oba materiały spełniają kryteria akceptacji dla standardowych strumieni recyklingu metali. Do każdej przesyłki dołączona jest instrukcja demontażu ze zdjęciami.

Co stanie się z LTA, jeśli ceny surowców metalowych znacząco się zmienią?Mechanizm cenowy LTA został zaprojektowany z myślą o przejrzystości i ograniczonym dostosowaniu. Roczne korekty cen są ograniczone do ±8% niezależnie od zmian indeksów towarowych. Jeżeli aluminium na LME podwoi się, a obliczenie indeksu doprowadzi do korekty o 25%, górny limit utrzyma wzrost do +8% – różnica zostanie pokryta przez dostawcę. Symetrycznie, jeśli ceny towarów spadną, pułap -8% chroni dostawcę przed niezrównoważoną erozją cen. Taka struktura daje obu stronom pewność planowania, zachowując jednocześnie powiązanie z obiektywnymi, opublikowanymi punktami odniesienia cenowymi.

Czy model JGX-0958D-108A może być dostarczony z liną stalową SS316 do zastosowań morskich?Tak. Wariant SS316 (UNS S31600, zawartość molibdenu 2–3% w celu zwiększenia odporności na wżery chlorkowe) jest dostępny przy minimalnym zamówieniu wynoszącym 100 sztuk. Ta konfiguracja jest zalecana do instalacji przybrzeżnych w promieniu 5 km od słonej wody, platform przybrzeżnych i maszynowni statków morskich, gdzie połączenie atmosfery solnej i podwyższonej temperatury przyspiesza korozję wżerową zgodnie z normą SS304.
