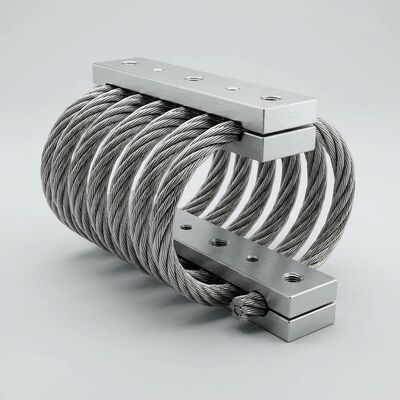

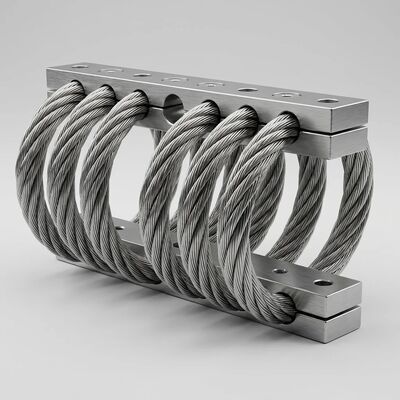

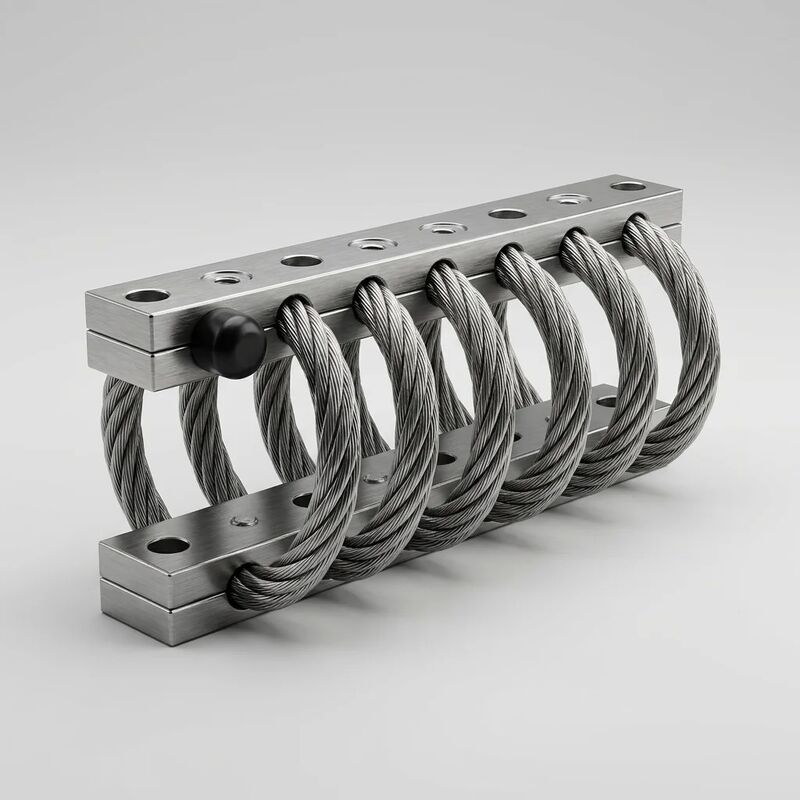

JGX-0956D-80A Odporny na korozję galwaniczną liny stalowej izolator drgań, utwardzany promieniowaniem do użytku w przestrzeni nuklearnej

JGX-0956D-80A Odporny na korozję galwaniczną izolator drgań liny stalowej

Zaprojektowany specjalnie dlaśrodowiskach montażu z różnymi metalamitam, gdzie korozja galwaniczna zagraża integralności strukturalnej, izolator ten ma konstrukcję w pełni pasywowaną ze stali nierdzewnej 316L — od spiralnego rdzenia kabla po płyty podstawy montażowej. Zaprojektowane i zatwierdzone dlazastosowaniach charakteryzujących się wysokim promieniowaniem i ekstremalnymi temperaturamiw energetyce jądrowej, systemach rakiet kosmicznych i sprzęcie głębinowym zapewnia dziesięciolecia bezobsługowej pracy tam, gdzie konwencjonalne mocowania ulegną awarii w ciągu kilku miesięcy.

Co wyróżnia ten izolator

• Eliminacja korozji galwanicznej:Konstruując każdy metalowy element z pasywowanej stali nierdzewnej 316L, konstrukcja ta eliminuje różnicę potencjałów elektrochemicznych, która powoduje korozję galwaniczną. W przypadku przykręcenia do aluminiowych konstrukcji kadłuba, stalowych ram maszyn lub tytanowych wsporników lotniczych nie są wymagane żadne ochronne podkładki izolacyjne ani powłoki izolacyjne. Zostało to potwierdzone zgodnie z normami badania korozji galwanicznej ASTM G71.
• Architektura całkowicie metalowa odporna na promieniowanie:Dzięki zerowej zawartości polimerów, elastomerów i związków organicznych izolator ten wytrzymuje poziomy całkowitej dawki jonizacji (TID) przekraczające 100 kradów bez kruchości, odgazowania lub utraty właściwości mechanicznych. To sprawia, że ​​jest to jedyne realne rozwiązanie w zakresie kontroli wibracjisystemy pomocnicze elektrowni jądrowych, medyczne akceleratory liniowe i satelitarne platformy autobusowegdzie narażenie na promieniowanie jest nieuniknione.
• Ciągłość od kriogenicznej do wysokiej temperatury:Konstrukcja w całości 316L utrzymuje stałą charakterystykę tłumienia od temperatur ciekłego azotu (-196°C) aż do długotrwałej pracy w temperaturze 350°C. Brak zeszklenia, brak mięknienia termicznego, brak kruchości w niskich temperaturach – problemy nieodłącznie związane z izolatorami elastomerowymi, których ta metalowa konstrukcja całkowicie eliminuje.
• Sterowanie wieloosiowe o dużym obciążeniu:Geometria spiralna z 8 cewkami wytrzymuje 100 kg przy ściskaniu i 50 kg przy ścinaniu, zapewniając jednocześnie minimalny współczynnik tłumienia 18%. Ten poziom wieloosiowego rozpraszania energii jest krytycznyduże płozy sprężarek, turbozespoły prądotwórcze i mocowania silników okrętowychgdzie izolatory jednoosiowe narażają sprzęt na drgania boczne i skrętne.
• Niezawodność przez cały okres eksploatacji przy zerowej interwencji:Brak gumy, która mogłaby pęknąć, brak wycieków płynu, brak momentu obrotowego do sprawdzania. Po instalacji i uruchomieniu urządzenie to nie wymaga planowej konserwacji przez cały projektowany okres użytkowania — zazwyczaj ponad 25 lat w stacjonarnych zastosowaniach przemysłowych. To radykalnie zmniejsza całkowity koszt posiadania w porównaniu z gumowymi mocowaniami wymagającymi wymiany co 3–7 lat.

Dane techniczne

Instalacja i długoterminowa eksploatacja

Montaż wymaga standardowych narzędzi sześciokątnych i osprzętu M10 lub M12. Ujednolicona płyta bazowa 316L eliminuje potrzebę stosowania uszczelek izolacyjnych lub powłok dielektrycznych pomiędzy izolatorem a konstrukcją hosta. W przypadku instalacji zewnętrznych lub zanurzonych zapewnia pasywowana powierzchniaodporność na wżery równoważna PREN ≥ 24, odpowiedni do stref rozbryzgów wody morskiej i atmosfer, w których przetwarzane są chemikalia. Po uruchomieniu nie są wymagane żadne czynności konserwacyjne – zaleca się kontrolę wizualną co 24 miesiące wyłącznie w celach dokumentacyjnych.

Typowe scenariusze wdrożeń

• Pompa chłodząca elektrowni jądrowej i awaryjne zespoły prądotwórcze na olej napędowy
• Izolacja strukturalna magistrali satelitarnej i montaż koła reakcyjnego
• Izolacja ładunku statku kosmicznego podczas wznoszenia się rakiety nośnej
• Elektroniczne mocowania podwozia zdalnie sterowanych pojazdów głębinowych (ROV).
• Medyczna terapia protonowa i izolatory bramowe z akceleratorem liniowym
• Podstawy kompresora platformy morskiej i płozy turbiny gazowej
• Mieszadło do zakładów przetwórstwa chemicznego i izolacja wirówkowa

Jakość i identyfikowalność

Każdy izolator ma indywidualną numerację seryjną, co pozwala na pełną identyfikowalność partii cieplnej materiału. Dla każdej przesyłki rejestrowane i archiwizowane są krzywe obciążenia i ugięcia. Produkcja posiada certyfikatISO 9001:2015. Na życzenie dostarczamy certyfikaty materiałowe EN 10204 typ 3.1, raporty z pasywacji powierzchni i protokoły kontroli penetracji barwnika dla płyt podstawowych 316L. Opakowanie: próżniowe z kartami wskazującymi wilgotność, wyściełane pianką w eksportowych kartonach z podwójnymi ściankami.

Często zadawane pytania

P: W jaki sposób ten izolator zapobiega korozji galwanicznej konstrukcji aluminiowych?
Odp.: Dzięki zastosowaniu pasywowanej stali nierdzewnej 316L w całym izolatorze — łącznie z płytami podstawowymi — nie ma połączenia z różnych metali, które tworzyłoby ogniwo galwaniczne. Warstwa pasywacyjna dodatkowo zwiększa szlachetność powierzchni, eliminując elektrochemiczny czynnik powodujący korozję nawet w atmosferze morskiej obciążonej solą.

P: Co dzieje się z tłumieniem po ekspozycji na promieniowanie?
Odp.: Ponieważ mechanizm tłumienia jest czysto mechaniczny (tarcie kulombowskie pomiędzy pasmami drutu ze stali nierdzewnej), nie ma w nim polimerów ani płynów, które mogłyby ulec degradacji pod wpływem promieniowania. Testy potwierdzają, że współczynnik tłumienia i nośność pozostają w granicach ±3% oryginalnych wartości po ekspozycji na 100 kradów TID.

P: Czy to urządzenie można zainstalować na zewnątrz bez dodatkowej ochrony?
O: Tak. Pasywowana konstrukcja 316L jest odporna na ciągłą ekspozycję na zewnątrz, w tym mgłę solną, kwaśne deszcze i przemysłowe SO₂atmosfery. Nie jest wymagana żadna farba, powłoka ani schronienie. W przypadku zastosowań wymagających bezpośredniego zanurzenia w wodzie morskiej należy skontaktować się z naszym zespołem inżynierów w celu uzyskania wskazówek dotyczących głębokości i czasu trwania zanurzenia.
