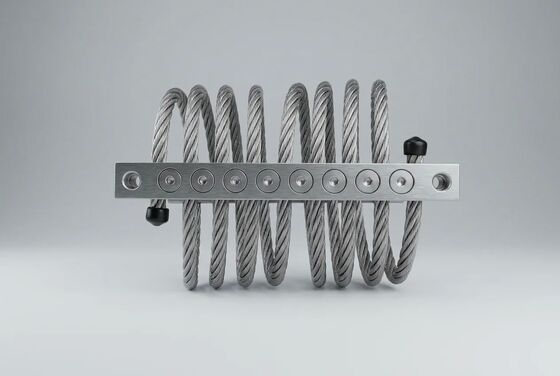

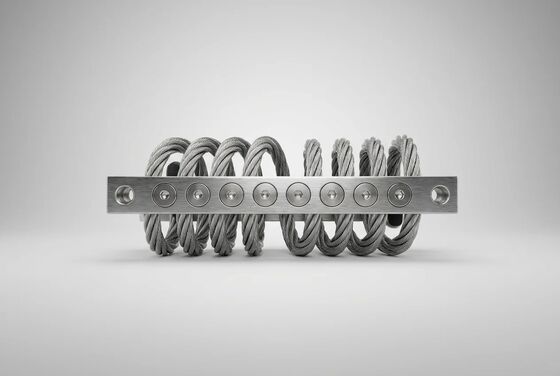

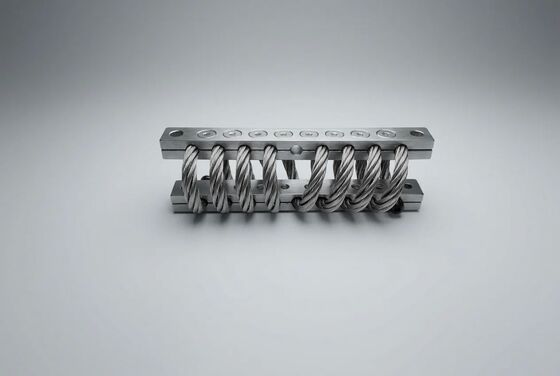

JGX-0648D-56A Adaptive Dynamic Response Wire Rope Vibration Isolator do skalowalnego montażu wielopunktowego

skalowalna konfiguracja szerokopunktowego szeregu: metodologia projektowania

Duże urządzenia przemysłowe Chillery HVAC o powierzchni 3 6 metrów, przemysłowe urządzenia do obróbki powietrza o masie kilkuset kilogramów, szafki transformatorów,zestawy wielokrętnych pomp ̇ nie mogą być odizolowane jednym mocowaniemJGX-0648D-56A jest przeznaczony do:rozmieszczenie szeregu wielopunktowego, gdzie 4 do 24+ jednostek indywidualnych są skoordynowane w celu zarządzania wibracjami wieloosiowymi przy jednoczesnym zachowaniu precyzyjnego ustawienia urządzeń i jednolitego podziału obciążenia.

Wskazówka wyboru topologii taboru

Weryfikacja rozkładu obciążenia

W przypadkuN- wyposażenie wspierające zestaw montażowy o masie całkowitejMz znanymi współrzędnymi środka ciężkości (e_x,e_y) w stosunku do środka geometrycznego układu, obciążenie statyczne na każdym pojedynczym mocuiPozycjonowane na współrzędnych (x_i,y_i) oblicza się jako:

F_i= (M · g / N) + (M · g · e_x· i_i/ Śy_j2) + (M · g · e_y· x_i/ Σx_j2)

W celu optymalnego zaangażowania tłumiącego i trwałości użytkowania każdy JGX-0648D-56A w układzie powinien działać między30% i 80% jego znamionowego obciążenia statycznegoJednostki obciążone poniżej 20% pojemności znamionowej mogą wykazywać zmniejszoną skuteczność tłumienia Coulomba przy niskich amplitudach wibracji,ponieważ ciśnienie kontaktowe między pręty jest niewystarczające do wywołania pełnej siły tarcia,W przypadku zastosowań o bardzo nierównomiernym rozkładzie obciążeń można określić układy hybrydowe łączące różne średnice liny drutowej.

Orientacja montażowa w zależności od pozycji tablicy

Jednostki JGX-0648D-56A mogą być indywidualnie zorientowane w każdej pozycji układu, aby odpowiadały dominującemu kierunkowi wibracji w tym miejscu:

• Prężnik węglowy (0°):Wyposażony w 56 kg. Zapewnia maksymalną izolację pionową z umiarkowaną sztywnością boczną.
• 45° nachylenie montażu:Wymaga 42 kg, zapewnia mniej więcej taką samą sztywność w pionie i jednej osi poziomej.Strategicznie umieszczone w pozycjach, w których urządzenia wytwarzają połączone podniecenie pionowo-boczne ▌kompresory przesuwne, prasy i ekrany wstrząsające są typowymi kandydatami.
• Strona obcięcia (90°):Wyposażony w 28 kg, zapewnia izolację dominującej osi poziomej.Wykorzystywane jako elementy stabilizatorów w narożnikach i krawędziach urządzeń w celu kontrolowania kołysania się i kołysania się bez dodawania nadmiernego sztywności pionowej, która mogłaby zagrozić pierwotnej ścieżce izolacyjnej.
