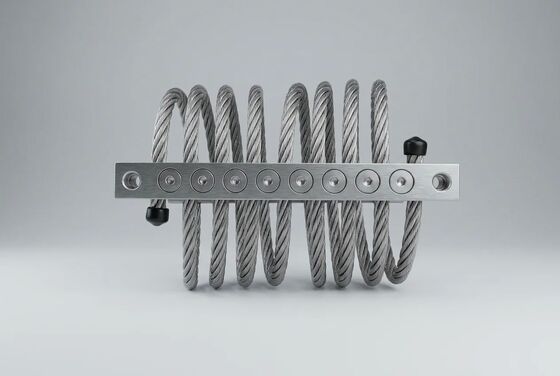

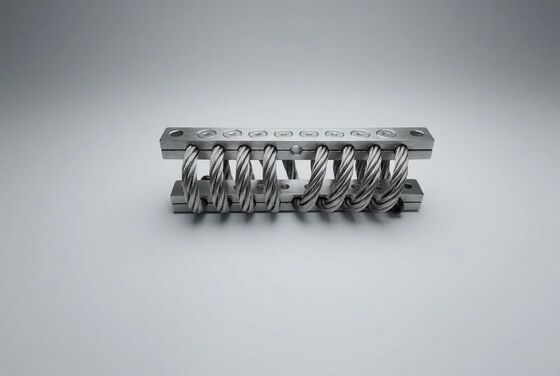

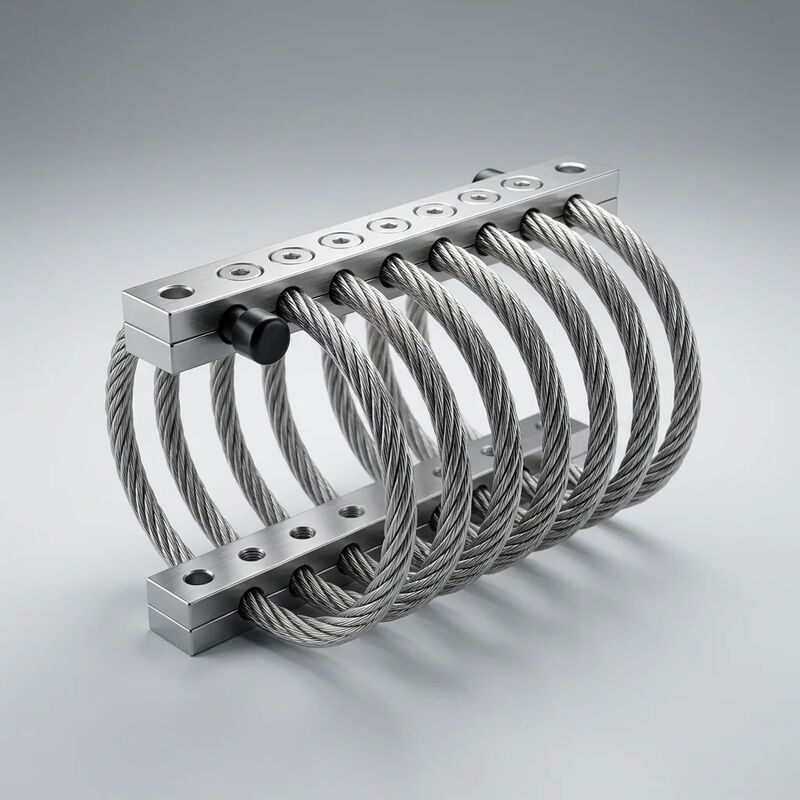

JGX-0648D-56A Izolator wibracji sznurowego liny ze stali nierdzewnej, tłumienie mikro-tarcia międzyprzewodnikowe w celu ochrony sejsmicznej

Name: JGX-0648D-56A Izolator wibracji sznurowego liny ze stali nierdzewnej, tłumienie mikro-tarcia międzyprzewodnikowe w celu ochrony sejsmicznej
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0648D-56A
Availability: InStock

Nazwa marki:	Hoan
Numer modelu:	JGX-0648D-56A
MOQ:	10 sztuk
Warunki płatności:	L/C, D/A, D/P, T/T, Western Union

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Shaanxi, Chiny

Orzecznictwo:

ISO 9001:2015, CE, RoHS

Model:

JGX-0648D-56A

Tworzywo:

Stal nierdzewna 304/316

Drutowa średnica liny:

6,4 mm

Liczba pasm:

konstrukcja 7x19

Zakres obciążenia:

0,50 - 56 kg na uchwyt

Częstotliwość naturalna:

5-8 Hz

Temperatura pracy:

-40 ° C do +150 ° C.

Typ tłumienia:

Mikrotarcie między pasmami

Ocena mycia:

Bezpiecznik wysokociśnieniowy / żrący

Certyfikacja sejsmiczna:

Zgodny z IBC/ASCE 7

Typ mocowania:

Kompatybilny z macierzą wielopunktową

Aplikacja:

HVAC, generatory, pompy, stężenia sejsmiczne

Podkreślić:

Technologia tłumienia mikro-tarcia międzyprzewodów

wysokoprężny izolacyjny izolacyjny kaustyczny

certyfikowany zestaw ochrony przed trzęsieniami ziemi.

Opis produktu

JGX-0648D-56A Precyzyjny izolator wibracji liny drutowej z tłumieniem mikro-tarcia między pręty

Zbudowany na 6,4 mm szpilce liny ze stali nierdzewnej, JGX-0648D-56A wykorzystuje opatentowaną technologię tłumienia mikro-tarcia między niciami, aby zapewnić bezobsługowe tłumienie drgań w zakresie 0.Zakres obciążenia 50-56 kgKonstrukcja w całości ze stali nierdzewnej zapewnia odporność na korozję przez całą żywotność w wymagających środowiskach przemysłowych.

Jak działa tłumienie mikro-tarcia międzyprzewodnikowe

W sercu JGX-0648D-56A znajduje się spiralny element liny drutu wykonany z 7*19 włókien stali nierdzewnej o wysokiej wytrzymałości.pojedyncze przewody wewnątrz każdej nici przesuwają się w stosunku do sąsiednich przewodów na poziomie mikroskopowymTo jest...Coulomb (suche tarcie) tłumieniemechanizm przekształcający energię kinetyczną w energię cieplną niskiej jakości ̇ bez płynów hydraulicznych, związków elastomerowych lub aktywnych systemów sterowania elektronicznego.

Trzy czynniki inżynieryjne określają zakres wydajności tłumienia:

Liczba nici i geometria warstwy:Konstrukcja liny 7*19 zawiera 133 pojedyncze przewody, tworząc tysiące interfejsów mikro-tarcia na pętlę spiralną.Każdy interfejs aktywuje się przy innym progu amplitudy wibracji, zapewniając szerokopasmowe pokrycie tłumiące od mikro-prężenia do pełnego odchylenia.
60,4 mm średnicy drutuW porównaniu z mniejszymi średnicami liny 3,2 mm lub 4,8 mm przekrój 6,4 mm zapewnia proporcjonalnie większą powierzchnię styku między niciami,powodujące większe rozpraszanie energii na cykl i większą pojemność obciążenia statycznego krytyczne dla urządzeń przemysłowych o średnim obciążeniu, takich jak zestawy pomp i sprężarek o mocy 15 50 kW.
Kalibracja przedładowania spiralnego:Geometria sztabu zaciskowego stosuje pre-kompresję precyzyjną do spiralki liny podczas montażu.To ustala podstawową sztywność statyczną i zapewnia wiarygodne zaangażowanie progu tłumienia Coulomba przy amplitudach pobudzenia tak niskiej jak 0.05 mm
Inżynieria powierzchni drutu:kontrolowana obróbka pasywacyjna po wyciągnięciu drutu zachowuje naturalną mikro-roughness (Ra 0,4 ∼ 0,8 μm) powierzchni stali nierdzewnej,który jest niezbędny do utrzymania stałych współczynników tarcia w całym zakresie temperatury roboczej od -40°C do +150°C.

W przeciwieństwie do osłon z lepkimi płynami, które cierpią na degradację uszczelnienia i zależne od temperatury zmiany lepkości, lub elastomerowych uchwytów, które doświadczają pełzania i kompresji,Całkowicie metalowy system tłumienia JGX-0648D-56A pozostaje stabilny przez miliony cykli bez obsługi technicznej.

Wybór materiału i strategia ochrony przed korozją

JGX-0648D-56A jest wytwarzany zWyroby z stali nierdzewnej AISI 304jako standardowy, zAISI 316LKażdy element metalowy √ spiralę liny drutowej, pręty zaciskowe, płyty podłożowe do montażu,i elementy mocujące .

Składnik	Standardowy stopień	Klasa fakultatywna	Obsługa powierzchni
Heliks liny drukowanej	AISI 304	AISI 316L	Pasywizowane + elektropolitykowane
Pręty do zaciskania	AISI 304	AISI 316L	Pasywizowane
Podstawa mocowania	AISI 304	AISI 316L	Pasywizowane
Złącza	A2-70 SS	A4-80 SS	Pasywizowane

Ta strategia całkowicie nierdzewnych materiałów umożliwia JGX-0648D-56A wytrzymaćprotokoły prania pod wysokim ciśnieniempowszechnie stosowane w zakładach przetwórstwa żywności, czystych pomieszczeniach produkcji farmaceutycznej i środowiskach produkcji półprzewodników.Ekspozycja na powszechnie stosowane środki czyszczące ̇ roztwory wodorotlenku sodu w stężeniu do 5%, czterokrotnych środkach dezynfekujących amonowych i środkach dezynfekujących utleniających, takich jak kwas peracytowy i odparowany nadtlenek wodoru jak zweryfikowano poprzez standaryzowane badania zgodności chemicznej.

Ramy badań kwalifikacyjnych i certyfikacji

Każda partia produkcji JGX-0648D-56A jest poddawana kompleksowemu protokołowi weryfikacji wielopunktowej zaprojektowanemu w celu dostarczenia zespołom inżynierskim udokumentowanych, identyfikowalnych danych o wydajności:

Charakterystyka statycznego obciążenia:Krzywa siły w stosunku do przemieszczenia wykreślona od 0 do 150% obciążenia znamionowego w trzech kierunkach montażowych: ↓ kompresja pionowa (56 kg), nachylony 45° (42 kg) i cięcie boczne (28 kg).Liniowość sztywności sprawdzona w stosunku do podstawowych krzywych odniesienia z pasmem tolerancji ±8%.
Dynamiczny przepuszczalność prześwietlania:Ekscytacja przesuwania sinusów od 3 Hz do 200 Hz przy stałym przyspieszeniu wejściowym 0,5 g.Wielkość szczytu przepuszczalności i efektywność izolacji odnotowane w 10 standaryzowanych punktach częstotliwości według metodyki badawczej ISO 10846.
Charakterystyka równoważnego tłumienia:Metoda szerokości pasma połowy mocy stosowana do każdego rozpoznawalnego szczytu rezonansowego w celu obliczenia równoważnego współczynnika tłumienia lepkości.20, zgodne z systemami tłumienia zdominowanymi przez tarcie Coulomba.
Ekspozycja do neutralnego sprayu soli:ASTM B117 ciągłe badanie mgły solnej ¥ 500 godzin minimum dla komponentów AISI 304, 1000+ godzin dla AISI 316L. Kryteria akceptacji: brak tworzenia się czerwonej rdzy, głębokość otworu poniżej 0.05 mm mierzone cyfrowym mikrometrem głębokości.
Przyśpieszona wytrzymałość cykliczna:1,000,000 cykli całkowitego odwrócenia przy nominalnym odchyleniu ± 100% przy częstotliwości pobudzenia 5 Hz. Odchylenie sztywności po badaniu musi pozostać w zakresie ± 10% od początkowej wartości wyjściowej.oddzielenie nici, lub rozluźnienia pręta zacisku.

Certyfikaty:Certyfikacja systemu zarządzania jakością ISO 9001:2015 obejmująca procesy projektowania, produkcji i testowania.Dostępna dokumentacja zgodności produktu dla oznakowania CE zgodnie z dyrektywą UE 2006/42/WE w sprawie maszyn i dyrektywą RoHS 2011/65/UETesty kwalifikacji sejsmicznych zgodnie ze standardami IBC 2024 i ASCE 7-22 są dostępne na wniosek konkretnego projektu, w tym analiza widma reakcji na podłodze dla docelowego miejsca instalacji.

Pełny arkusz danych technicznych

Parametry	Specyfikacja
Model	JGX-0648D-56A
Średnica liny drukowanej	60,4 mm
Budowa strun	7 * 19 (7 nici, 19 drutów na nici, 133 drutów w sumie)
Wytrzymałość na rozciąganie drutu (typowa)	≥ 1,570 MPa (w odniesieniu do ASTM A313)
Materiał (standardowy)	AISI 304 stal nierdzewna
Materiał (nieobowiązkowy)	AISI 316L stal nierdzewna
Narysowane obciążenie statyczne (sprężanie pionowe)	0.50 56 kg na masę
Narysowane obciążenie statyczne (45° nachylenie)	0.35 ️ 42 kg na masę
Narysowane obciążenie statyczne (obciążenie boczne)	0.25 28 kg na montaż
Naturalna częstotliwość (w obciążeniu znamionowym)	6 ¢ 8 Hz
Wskaźnik tłumienia witaminowego	0.10 ¢ 0.20
Dynamiczne wzmacnianie w rezonancji (Q)	≤ 4.0
Zakres temperatury pracy	-40°C do +150°C
Wydajność izolacji (w 20 Hz)	≥ 90% tłumienie drgań
Wydajność izolacji (w 30 Hz)	≥ 95% tłumienie wibracji
Wzrost masy (ok.	00,50 ️ 0,70 kg
Wielkość węgla	M8 lub M10 (w zależności od zastosowania)
Prędkość obrotowa węzła (M8 / M10)	2225 N·m / 4248 N·m
Odporność na wiązanie elektryczne	≤ 0,1 Ω (przebieg całkowicie metalowy)
Żywotność konstrukcji	20+ lat (właściwie załadowany, w pomieszczeniach wewnętrznych lub zewnętrznych)

Dokładność produkcji i zapewnienie jakości

Każdy izolator JGX-0648D-56A jest wytwarzany na sterowanych CNC stacjach formowania liny drukowanej, które utrzymują rozmiar spiral i średnicę cewki w zakresie tolerancji ±0,3 mm.Profile rowków pręgowych są precyzyjnie obrobione, aby pasować do 60,4 mm geometria spiralów liny,zapewnienie równomiernego rozkładu ciśnienia stykowego wzdłuż całego interfejsu zaciskania ta spójność geometryczna ma zasadnicze znaczenie dla osiągnięcia powtarzalności wydajności tłumienia od jednostki do jednostki.

Do punktów kontroli bramy jakości w trakcie procesu należą:

Zweryfikowanie siły rozciągania wchodzącej partii drutu (minimum 1,570 MPa ostatecznej siły rozciągania w odniesieniu do ASTM A313, z możliwością śledzenia pełnego raportu z badania w mleku)
Pomiar geometrii spiralnej laserowy po formowaniu na każdej stacji formowania, z automatycznym odrzuceniem części przekraczających tolerancję pasma ±0,3 mm
Weryfikacja momentu obrotowego śruby zaciskowej przy użyciu kalibrowanych cyfrowych kluczy obrotowych (dokładność ± 3%, kalibracja identyfikowalna przez NIST)
100% inspekcji wizualnej przy powiększeniu 3* pod kątem wad powierzchniowych, wygięcia drutu, odłożenia nici lub nieprawidłowego ustawienia pręta zaciskowego
Próbki sztywności statycznej na poziomie partii zgodnie z normą ISO 2859-1 (AQL 1.0, Normalny poziom kontroli II) z generowaniem pełnej krzywej obciążenia-odchylenia

Podsumowanie techniczne

JGX-0648D-56A stanowi solidne rozwiązanie do izolacji liny drutowej specjalnie zaprojektowane do zastosowań przemysłowych o średnim obciążeniu w zakresie 0,50-56 kg na montaż.Jego mechanizm tłumienia mikrotruku między niciami zapewnia podstawową przewagę w zakresie niezawodności w porównaniu z alternatywami elastomowymi: zerowe wkręcanie się pod trwałym obciążeniem statycznym, zerowe wydalanie gazu w środowisku próżniowym lub czystych pomieszczeń, zerowe interwencje w zakresie konserwacji,i konsekwentne wyniki przez dwie dekady lub dłużej ciągłej eksploatacjiDla zespołów inżynierskich wymagających udokumentowanej charakterystyki wydajności pełne raporty z badań na poziomie partii i certyfikaty materiałów są dostępne z każdą przesyłką.

Zwróć się o wyczerpujący arkusz danych, model CAD 3D w formacie STEP lub IGES lub specjalny raport charakterystyki obciążenia i odchylenia dla konkretnych wymagań aplikacji.
