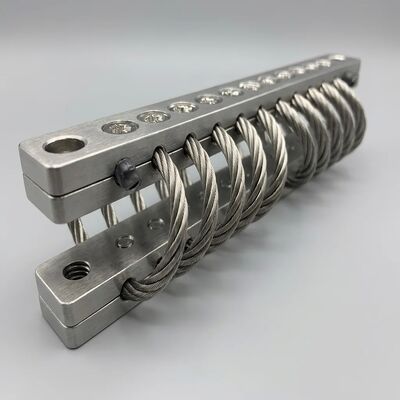

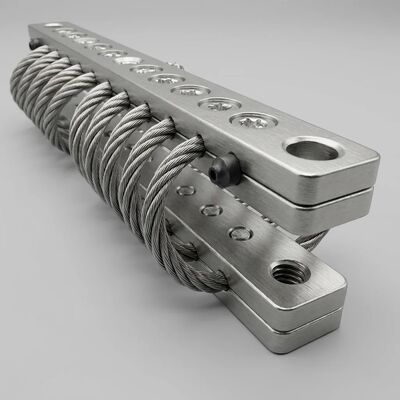

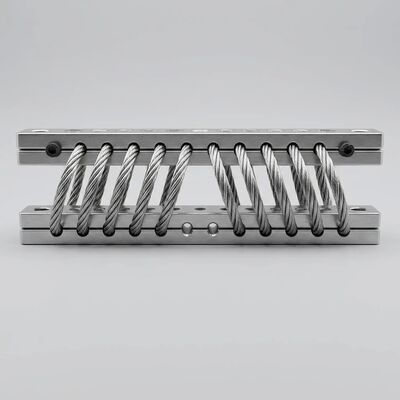

JGX-0480D-61A Adaptacyjny dynamiczny izolator wibracji liny drutowej do skalowalnego montażu wielopunktowego

Przewodnik do konfiguracji skalowalnego szerokopunktowego szeregu

Wielkie zestawy urządzeń HVAC chillery, przemysłowe urządzenia do obróbki powietrza, szafki transformatorów, schody pompowe rzadko znajdują się na jednym izolatorze.rozmieszczenie szeregu wielopunktowego, gdzie od 4 do 24+ jednostek współpracują w celu zarządzania wieloosiowymi wibracjami i utrzymania ustawienia urządzeń.

Zasady układu taboru

Obliczenie rozkładu obciążenia

W przypadkuN- urządzenia wspierające zestaw jednostek o masie całkowitejMz przesunięciem środka ciężkoście, obciążenie na każdym mocuiw pozycji (Xi, yi) jest:

Fi = (M * g / N) + (M * g * ex * yi / Σyj2) + (M * g * eγ * xi / Σxj2)

Każde z nich powinno działać między30% i 80% jego znamionowego obciążenia statycznegoaby zapewnić, że linia drutowa utrzymuje wystarczające obciążenie wstępne do zaangażowania mikro-tarcia, pozostawiając jednocześnie przestrzeń głowy dla wycieczek dynamicznych.Wykorzystanie urządzeń podgrzewających, które są niedoładowane (poniżej 20% nominalnego) może wykazywać zmniejszoną skuteczność tłumienia przy niskich amplitudach.

Strategia orientacji

Jednostki JGX-0480D-61A mogą być instalowane w trzech podstawowych orientacjach, indywidualnie wybieralnych w zależności od pozycji układu:

• Prężnik węglowy (0°):Maksymalna pojemność obciążenia, izolacja podstawowej osi.
• 45° nachylenie:Idealne dla urządzeń wytwarzających wibracje zarówno pionowe, jak i boczne (kompresory wzajemne, prasy cioskowe).
• Strona obcięcia (90°):Dominująca izolacja pozioma, stosowana jako stabilizator, umieszczany na narożnikach urządzeń w celu kontrolowania kołysania się bez naruszania izolacji pionowej
