JGX-0480D-61A Izolator wibracji sznurowego liny ze stali nierdzewnej, tłumienie mikro-tarcia międzyprzewodnikowe do ochrony sejsmicznej

Name: JGX-0480D-61A Izolator wibracji sznurowego liny ze stali nierdzewnej, tłumienie mikro-tarcia międzyprzewodnikowe do ochrony sejsmicznej
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480D-61A
Availability: InStock

Nazwa marki:	Hoan
Numer modelu:	JGX-0480D-61A
MOQ:	10 sztuk
Warunki płatności:	L/C, D/A, D/P, T/T, Western Union

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Shaanxi, Chiny

Orzecznictwo:

ISO 9001:2015, CE, RoHS

Model:

JGX-0480D-61A

Tworzywo:

Stal nierdzewna 304/316

Drutowa średnica liny:

4,8 mm

Liczba pasm:

konstrukcja 7x19

Zakres obciążenia:

0,45 - 61 kg na uchwyt

Częstotliwość naturalna:

5-8 Hz

Temperatura pracy:

-40 ° C do +150 ° C.

Typ tłumienia:

Mikrotarcie między pasmami

Ocena mycia:

Bezpiecznik wysokociśnieniowy / żrący

Certyfikacja sejsmiczna:

Zgodny z IBC/ASCE 7

Typ mocowania:

Kompatybilny z macierzą wielopunktową

Aplikacja:

HVAC, generatory, pompy, stężenia sejsmiczne

Podkreślić:

Technologia tłumienia mikro-tarcia międzyprzewodnikowego

Wysokoprężny izolacyjny bezpieczny izolacyjny

Certyfikowany sejsmiczny system ochrony przed trzęsieniami ziemią

Opis produktu

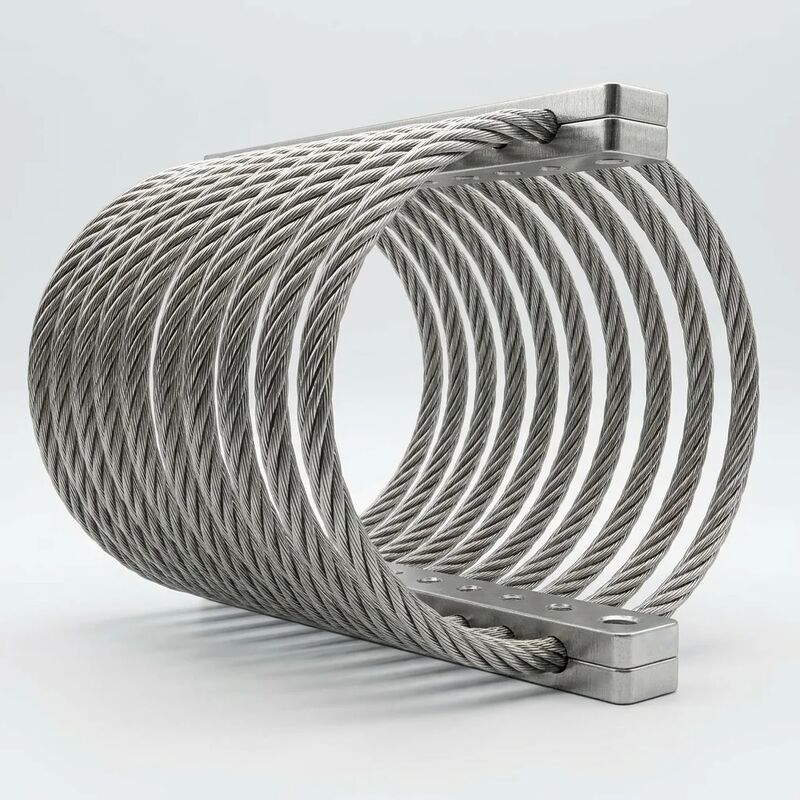

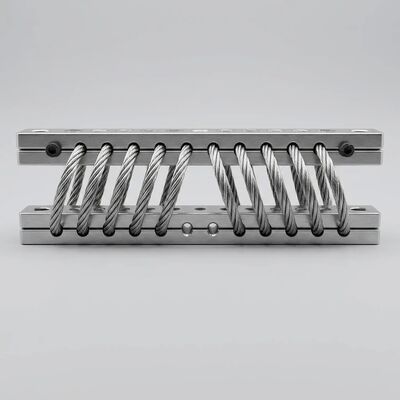

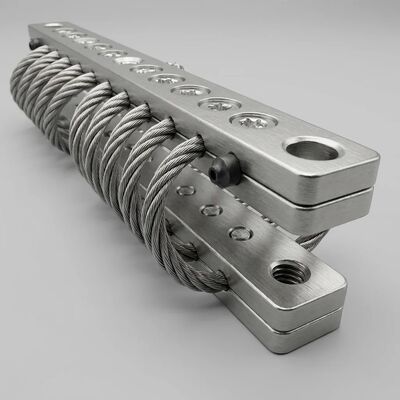

JGX-0480D-61A — Precyzyjny wibroizolator linowy

Zaprojektowany w oparciu o technologię tłumienia mikrotarcia między pasmami, JGX-0480D-61A zapewnia bezobsługowe tłumienie drgań dla urządzeń przemysłowych pracujących w wymagających środowiskach. Konstrukcja wykonana w całości ze stali nierdzewnej zapewnia odporność na korozję przez cały okres użytkowania.

Jak działa tłumienie mikrotarcia między pasmami

Sercem JGX-0480D-61A jest spiralny element liny stalowej wykonany z wielu pasm drutu ze stali nierdzewnej o dużej wytrzymałości na rozciąganie. Kiedy wibracje mechaniczne przenoszą się przez uchwyt, poszczególne pasma ślizgają się po sobie na poziomie mikroskopijnym. TenTłumienie kulombowskie (tarcie suche).mechanizm przekształca energię kinetyczną w energię cieplną niskiej jakości – bez konieczności stosowania płynów hydraulicznych, związków elastomerowych lub aktywnych systemów sterowania.

Trzy czynniki definiują skuteczność tłumienia:

Liczba splotów i geometria ułożenia:Konstrukcja liny stalowej 7*19 maksymalizuje punkty styku między splotami na jednostkę długości, tworząc tysiące powierzchni styku mikrotarcia, które aktywują się przy różnych amplitudach drgań.
Wykończenie powierzchni drutu:Kontrolowana pasywacja pozwala zachować naturalną mikrochropowatość ciągnionego drutu ze stali nierdzewnej, która jest niezbędna do uzyskania stałych współczynników tarcia Coulomba w całym zakresie temperatur roboczych.
Wstępne obciążenie spiralne:Geometria pręta zaciskowego powoduje skalibrowane wstępne ściskanie spirali liny, ustalając podstawową sztywność statyczną i zapewniając zadziałanie progu tłumienia przy niskich poziomach wzbudzenia.

W przeciwieństwie do amortyzatorów wiskotycznych, które cierpią na wycieki płynu i zmiany lepkości zależne od temperatury, całkowicie metalowy system tłumienia w JGX-0480D-61A pozostaje stabilny od-70°C do +260°Ci nie wymaga konserwacji przez cały projektowany okres użytkowania.

Wybór materiału i ochrona przed korozją

JGX-0480D-61A jest produkowany zStal nierdzewna AISI 304w standardzie zAISI 316Ldostępne dla instalacji bogatych w chlorki i instalacji pracujących w atmosferze morskiej. Każdy element metalowy — lina stalowa, pręty zaciskowe, wsporniki montażowe i elementy złączne — wykonany jest z tego samego gatunku materiału, co eliminuje ryzyko korozji galwanicznej.

Część	Stopień standardowy	Stopień opcjonalny	Wykończenie powierzchni
Spirala liny stalowej	AISI 304	AISI 316L	Pasywowane i elektropolerowane
Pręty zaciskowe	AISI 304	AISI 316L	Pasywowane
Podstawa montażowa	AISI 304	AISI 316L	Pasywowane
Elementy złączne	A2-70 SS	A4-80 SS	Pasywowane

Dzięki tej strategii materiałowej JGX-0480D-61A jest wytrzymałyprotokoły spłukiwania pod wysokim ciśnieniempowszechnie stosowane w pomieszczeniach czystych zajmujących się przetwórstwem żywności, farmaceutyką i produkcją półprzewodników. Narażenie na powszechnie stosowane, żrące środki czyszczące (roztwory wodorotlenku sodu do 5%, czwartorzędowe środki dezynfekujące amoniowe) i utleniające środki odkażające (kwas nadoctowy, pary nadtlenku wodoru) nie pogarszają integralności strukturalnej ani właściwości tłumiących.

Ramy testów kwalifikacyjnych i certyfikacji

Każda partia produkcyjna JGX-0480D-61A przechodzi wielopunktowy protokół weryfikacji:

Krzywa obciążenia statycznego-ugięcia:Wykres zależności siły od przemieszczenia od 0 do 150% obciążenia znamionowego w trybach ściskania, ścinania i sprzężenia pod kątem 45°. Liniowość sztywności sprawdzona względem wzorcowych krzywych odniesienia.
Przeglądanie dynamicznej transmisji:Wzbudzenie sinusoidalne od 3 Hz do 200 Hz przy wejściu 0,5 g. Szczyt przepuszczalności i skuteczność izolacji zarejestrowana w 10 kluczowych punktach częstotliwości.
Charakterystyka tłumienia:Metoda pasma połowy mocy zastosowana do każdego piku rezonansu w celu obliczenia równoważnego współczynnika tłumienia wiskotycznego (docelowy: 0,10–0,20).
Narażenie na mgłę solną:Neutralna mgła solna ASTM B117 przez 500 godzin na AISI 304, ponad 1000 godzin na AISI 316L — brak czerwonej rdzy, głębokość wżerów poniżej 0,05 mm.
Wytrzymałość cykliczna:10⁶ cykli przy ±100% odchylenia znamionowego przy 5 Hz. Dryft sztywności musi mieścić się w granicach ±10% wartości początkowej; niedozwolone jest pękanie drutu lub oddzielanie żył.

Certyfikaty:System zarządzania jakością ISO 9001:2015. Dostępna dokumentacja zgodności produktu dla oznakowania CE (dyrektywa maszynowa UE 2006/42/WE) i RoHS (2011/65/UE). Sejsmiczne badania kwalifikacyjne według IBC 2024 i ASCE 7-22 dostępne na żądanie projektu.

Karta techniczna

Parametr	Specyfikacja
Model	JGX-0480D-61A
Średnica liny stalowej	4,8 mm
Budowa nici	7 * 19 (7 żył, po 19 przewodów każda)
Materiał (standardowy)	Stal nierdzewna AISI 304
Materiał (opcjonalnie)	Stal nierdzewna AISI 316L
Znamionowe obciążenie statyczne (kompresja)	0,45 – 61 kg na uchwyt
Znamionowe obciążenie statyczne (montaż pod kątem 45°)	0,30 – 45 kg na uchwyt
Znamionowe obciążenie statyczne (boczne)	0,20 – 30 kg na uchwyt
Częstotliwość własna (przy obciążeniu znamionowym)	6 – 8 Hz
Równoważny współczynnik tłumienia	0,10 – 0,20
Wzmocnienie dynamiczne i rezonans	≤ 4,0
Zakres temperatury roboczej	-70°C do +260°C
Skuteczność izolacji (przy 20 Hz)	Tłumienie drgań ≥ 90%.
Masa mocowania (w przybliżeniu)	0,35 – 0,50 kg
Rozmiar śruby montażowej	M6 lub M8 (w zależności od zastosowania)
Projektuj życie	Ponad 20 lat (prawidłowo załadowany, wewnątrz/na zewnątrz)

Precyzja produkcji i kontrola jakości

Każdy izolator JGX-0480D-61A jest wytwarzany na sterowanych numerycznie stacjach formowania liny stalowej, które utrzymują skok i średnicę spirali z tolerancją ± 0,3 mm. Profile rowków pręta dociskowego są obrabiane tak, aby pasowały do geometrii spirali liny, zapewniając równomierny nacisk styku na całej długości mocowania — ma to kluczowe znaczenie dla spójnej wydajności tłumienia w poszczególnych jednostkach.

Punkty kontrolne kontroli w trakcie procesu obejmują:

Weryfikacja rozciągania drutu przychodzącego (docelowa: ≥ 1570 MPa UTS zgodnie z ASTM A313)
Laserowy pomiar geometrii helisy na stanowisku formowania
Weryfikacja momentu mocowania za pomocą skalibrowanych kluczy dynamometrycznych (dokładność ±5%)
100% kontrola wizualna pod kątem wad powierzchni, załamań drutu lub rozwinięcia się splotu
Pobieranie próbek sztywności statycznej na poziomie partii (AQL 1.0, normalny poziom kontroli II zgodnie z ISO 2859-1)

Konkluzja

JGX-0480D-61A to wiodący w swojej kategorii izolator lin stalowych dla inżynierów, którzy wymagająudokumentowane dane dotyczące wydajności,identyfikowalność materiału, Idługoterminowa niezawodnośćw instalacjach wrażliwych na wibracje. Jego międzyżyłowy mechanizm tłumienia mikrotarcia zapewnia zasadniczą przewagę nad alternatywnymi elastomerami: zerowe pełzanie, zerowe odgazowywanie i zerowa konserwacja przez dziesięciolecia ciągłej pracy.

Już dziś poproś o arkusz danych, model 3D CAD lub niestandardową krzywą obciążenia i ugięcia dla swojej aplikacji.
