JGX-0400D-26A Izolator wibracji liny drutowej nieskończony okres ważności Strategiczne części zamienne Precyzyjna konstrukcja inżynierska

JGX-0400D-26A Wibroizolator do lin stalowych — części zamienne gotowe na dekadę, o precyzyjnie zaprojektowanej jakości wizualnej

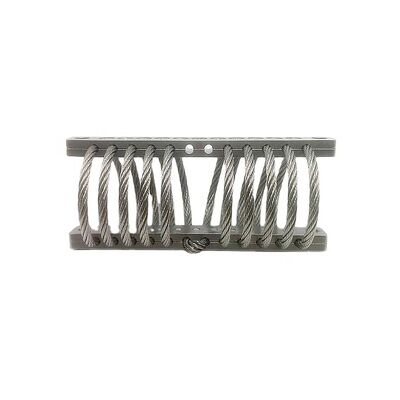

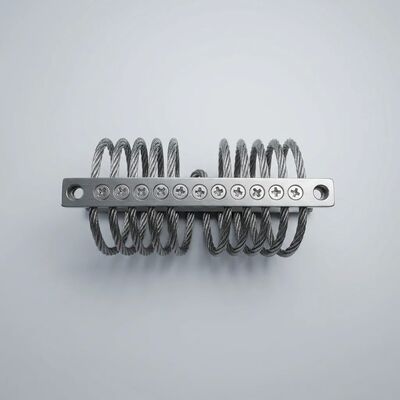

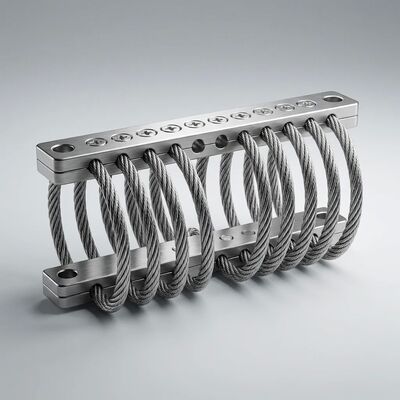

TheJGX-0400D-26Arozwiązuje dwa problemy, z którymi codziennie borykają się menedżerowie ds. cyklu życia sprzętu: ukryty koszt wymiany części zamiennych na podstawie kalendarza oraz lukę w postrzeganiu wydajności funkcjonalnej i widocznej jakości wykonania. Zbudowany zLina stalowa ze stali nierdzewnej 304 o średnicy 4,0 mm(7*19 splotek, 133 pojedynczych drutów na przekrój pętli) w geometrii 8-pętli formowanej CNC i przystosowany doObciążenie statyczne 26 kgizolator ten nie posiada mechanizmu degradacji chemicznej – przechowuje się go na półce magazynowej przez czas nieokreślony bez zmiany właściwości dynamicznych. Po zainstalowaniu elektropolerowane powierzchnie drutu, symetryczna geometria pętli i czysto obrobione listwy zaciskowe komunikują precyzyjną inżynierię na poziomie wizualnym, co wpływa na zaufanie klientów podczas kontroli sprzętu i testów odbiorczych w fabryce.

Nieskończony okres trwałości: chemia i ekonomia strategicznych części zamiennych

Konwencjonalne mocowania wibracyjne tworzą ukryty podatek logistyczny: oparta na kalendarzu wymiana części zamiennych, które leżały na półce przed zamontowaniem. Zrozumienie, dlaczego JGX-0400D-26A eliminuje ten koszt, wymaga zbadania odrębnych mechanizmów degradacji, które wpływają na każdy typ izolatora podczas przechowywania:

• Mocowania z kauczuku naturalnego (NR):NR zawiera nienasycone szkielety polimerowe z reaktywnymi wiązaniami podwójnymi węgiel-węgiel. Ozon atmosferyczny atakuje te wiązania nawet bez naprężeń mechanicznych, powodując pękanie powierzchni (pękanie ozonu) widoczne w ciągu 2–4 lat przechowywania w pomieszczeniach zamkniętych. Jednocześnie tlen dyfunduje do materiału sypkiego, stopniowo sieciując łańcuchy i zwiększając sztywność - zwykle dryf o 15–30% w ciągu 5 lat. Antyozonanty i przeciwutleniacze opóźniają, ale nie zapobiegają tym reakcjom; są zużywane stechiometrycznie i ostatecznie wyczerpywane
• Mocowania z gumy silikonowej:Wyższy od NR pod względem odporności na ozon i promieniowanie UV, silikon ulega jednak stopniowemu sieciowaniu po utwardzeniu w temperaturze pokojowej. Szkielet siloksanowy powoli zmienia układ, zmieniając temperaturę zeszklenia i zmieniając sztywność dynamiczną. Chociaż degradacja jest wolniejsza niż NR, 10-letnia stabilność przechowywania nie jest gwarantowana bez przechowywania w kontrolowanym klimacie i okresowej dynamicznej ponownej certyfikacji
• Amortyzatory wypełnione płynem:Słabym ogniwem są uszczelki elastomerowe. Odkształcenie ściskające – trwałe odkształcenie uszczelki pod statycznym obciążeniem zaciskającym – postępuje nawet podczas przechowywania. Gdy uszczelka rozluźni się poniżej minimalnego progu ściskania, silikonowy płyn tłumiący może przedostać się przez nią, może zostać połknięte powietrze, co powoduje przesunięcie krzywej siły i prędkości amortyzatora. Zapasy należy zmieniać według kalendarza, co zwiększa koszty ogólne związane z zaopatrzeniem
• JGX-0400D-26A (cały metal):Konstrukcja ze stali nierdzewnej i aluminium ma zerową zawartość substancji organicznych — brak utleniających się łańcuchów polimerowych, brak odparowujących plastyfikatorów, brak uszczelek odpornych na ściskanie. Warstwa pasywna tlenku chromu na polerowanych elektrolitycznie powierzchniach drutu jest stabilna termodynamicznie w temperaturze pokojowej. Jedynym wymogiem przechowywania są warunki wewnętrzne (od -10°C do +50°C, wilgotność względna poniżej 85%), aby zapobiec gromadzeniu się kurzu i kondensacji na powierzchniach listew dociskowych. Dane z testów dynamicznych izolatorów przechowywanych przez ponad 10 lat pokazują wartości sztywności i tłumienia w granicach 2% oryginalnych pomiarów z testu odbiorczego – w granicach niepewności pomiaru samego sprzętu testowego

Konsekwencje ekonomiczne są znaczące: zakład, który konserwuje 50 zapasowych wibroizolatorów dla krytycznego sprzętu wirującego i wymienia je co 5 lat w ujęciu kalendarzowym po 45 USD za sztukę, wydaje 450 USD na cykl wymiany – plus robocizna, koszty ogólne zaopatrzenia i koszty utylizacji. Ponad 20-letni cykl życia sprzętu, czyli cztery cykle wymiany i same części o wartości 1800 USD, nie licząc czasu poświęconego przez inżynierów na ponowną weryfikację części zamiennych z potencjalnie różnych partii produkcyjnych. W przypadku JGX-0400D-26A jedynym zakupem jest początkowy zakup części zamiennych.

Precyzyjnie zaprojektowana estetyka mechaniczna

Na rynkach wyposażenia kapitałowego B2B jakość wizualna funkcjonuje jako heurystyka ogólnych kompetencji inżynierskich. Kupujący sprawdzający sprężarkę przemysłową o wartości 50 000 dolarów lub system wytwarzania energii o wartości 200 000 dolarów przed podpisaniem dokumentów odbiorczych zauważy ostre krawędzie, nierówne szczeliny i komponenty, które wyglądają jak refleksje. JGX-0400D-26A zaprojektowano tak, aby można go było zobaczyć:

• Lina stalowa elektropolerowana:Proces elektropolerowania chemicznego selektywnie rozpuszcza nierówności powierzchni na poziomie mikroskopowym, usuwając pozostałości smaru ciągnącego, powierzchniowe cząstki żelaza i mikrozadziory powstałe podczas operacji ciągnienia i skręcania drutu. Powstała powierzchnia jest jasna, jednolita i mikroskopijnie gładka, co eliminuje matowy szary wygląd nieobrobionego kabla ze stali nierdzewnej. Funkcjonalnie ta pasywacja zwiększa odporność na korozję wżerową poprzez redukcję miejsc wtrąceń powierzchniowych, w których rozpoczyna się atak chlorków. Wizualnie stwarza to natychmiast widoczną różnicę w jakości w porównaniu z linami stalowymi klasy handlowej
• Powtarzalność uzwojenia sterowana CNC:Każda z 8 pętli liny stalowej jest formowana na dedykowanej stacji nawijania CNC, gdzie średnica trzpienia, naprężenie posuwu, rozstaw pętli i położenie zacisku są kontrolowane cyfrowo. Powstała geometria jest wizualnie symetryczna ze stałymi przerwami między pętlami i jednolitymi promieniami zgięcia — bez ręcznie formowanych nieregularności, bez nierównych odstępów, bez zniekształconych pętli końcowych. Ta geometryczna precyzja jest zarówno koniecznością funkcjonalną (jednolita geometria pętli zapewnia równomierny podział obciążenia i przewidywalną reakcję dynamiczną), jak i widocznym wyróżnikiem
• Szczegóły obrabianego drążka zaciskowego:Aluminiowe listwy zaciskowe są obrabiane CNC z kęsów, a nie z odlewu lub tłoczenia, co zapewnia spójne załamania krawędzi, płaskie powierzchnie montażowe i precyzyjnie rozmieszczone otwory przelotowe. Wytrawione laserowo oznaczenia modeli i partii zapewniają trwałą identyfikowalność bez problemów związanych z odklejaniem i blaknięciem etykiet samoprzylepnych. Cały zespół stanowi specjalnie zaprojektowany komponent systemu, a nie ogólną pozycję katalogową
• Wygląd instalacji:Po zamontowaniu widoczna symetria izolatora – równe odstępy, równoległe pręty, wyśrodkowany osprzęt – oznacza, że ​​projektant sprzętu wziął pod uwagę każdy szczegół, aż do interfejsu izolacji drgań. W przypadku producentów OEM, których klienci przeprowadzają fabryczne testy odbiorcze lub inspekcje instalacji na miejscu, ta widoczna jakość bezpośrednio wspiera pozycjonowanie sprzętu głównego na najwyższym poziomie

Długoterminowa stabilność mechaniczna: zaleta całkowicie metalowego materiału odpornego na starzenie

Poza przechowywaniem na półkach, odporność JGX-0400D-26A na degradację zależną od czasu utrzymuje się przez cały okres użytkowania. Trzy podstawowe mechanizmy, które stopniowo zmieniają działanie izolatora na bazie polimeru, są strukturalnie nieobecne w konstrukcji całkowicie metalowej:

• Odporność na pełzanie:Materiały lepkosprężyste wykazują pełzanie – ciągłe odkształcenie pod stałym obciążeniem statycznym, gdy łańcuchy polimerowe powoli rozwijają się i ślizgają obok siebie. Gumowy uchwyt pod statycznym obciążeniem wstępnym wynoszącym 26 kg będzie stopniowo się ściskał, zmniejszając szczelinę izolacyjną i potencjalnie umożliwiając kontakt metalu z metalem. Stal nierdzewna, pracująca przy poziomie naprężenia znacznie poniżej granicy plastyczności, wykazuje zachowanie czysto elastyczne: natychmiastowe odkształcenie pod obciążeniem, zerowe dodatkowe odkształcenie w czasie. Geometria montażowa ustalona podczas montażu jest geometrią obecną po dziesięciu latach ciągłego obciążenia
• Odporność na środowisko:Pasywna warstwa powierzchniowa tlenku chromu, która zapewnia stali nierdzewnej odporność na korozję, zasadniczo różni się od stosowanych powłok. Jest samoformujący, samoograniczający i samonaprawiający się – w przypadku zarysowania chrom na odsłoniętej powierzchni natychmiast reaguje z tlenem atmosferycznym, ponownie tworząc ochronny tlenek. Nie ma określonej grubości powłoki, przyczepności do badania i nie ma ryzyka rozprzestrzeniania się korozji podpowłokowej w wyniku precyzyjnego uszkodzenia powłoki. Odporność korozyjna izolatora w atmosferze morskiej, zakładach chemicznych i instalacjach o wysokiej wilgotności jest nieodłączną cechą materiału i nie zależy od obróbki powierzchni, która może spowodować degradację
• Pewność trwałości zmęczeniowej:Stopy żelaza wykazują rzeczywistą granicę wytrzymałości zmęczeniowej - amplitudę naprężenia, poniżej której uszkodzenie zmęczeniowe nie występuje niezależnie od liczby zastosowanych cykli. 133 pojedyncze druty w każdym przekroju pętli wspólnie rozkładają naprężenia zginające w taki sposób, że każdy drut działa poniżej tego progu wytrzymałości w warunkach obciążenia znamionowego. Różni się to zasadniczo od zachowania zmęczeniowego elastomerów o skończonej trwałości, gdzie każdy cykl stopniowo przyczynia się do ostatecznego uszkodzenia w wyniku akumulacji rozerwania łańcucha polimeru. JGX-0400D-26A pracujący w zakresie znamionowym nie ma okresów wymiany zmęczeniowej

Dane techniczne JGX-0400D-26A

Typy sprzętu korzystające ze strategicznych programów części zamiennych

• Oprzyrządowanie i szafy sterownicze turbiny elektrowni o cyklu kombinowanym
• Blokada kolejowa, czujnik gorącej skrzynki i obudowa przytorowego sprzętu komunikacyjnego
• Panele awaryjnego wyłączania platformy produkcyjnej na morzu i panele sterowania przeciwpożarowego
• Szpitalny generator rezerwowy, automatyczny przełącznik zasilania i obudowy przekładni równoległych
• Sterowniki jednostek CRAC i CRAH dla centrów danych oraz systemy monitorowania zasilania
• Miejskie Stacje Uzdatniania Wody Szafy SCADA RTU i sterowniki pomp

Współpracuj z WNRLN w zakresie wsparcia cyklu życia

WNRLNISO 9001:2015certyfikowany zakład produkuje JGX-0400D-26A z pełną identyfikowalnością liczby cieplnej materiału i dokumentacją testów dynamicznych dla konkretnej partii. Rozumiemy, że strategiczne programy części zamiennych wymagają czegoś więcej niż tylko produktu wysokiej jakości — wymagają one ciągłości dostaw, udokumentowanej weryfikacji okresu przydatności do spożycia i szybkiego wsparcia technicznego, gdy potrzebny jest krytyczny element zapasowy. Nasz zespół może zawierać ogólne umowy dotyczące zamówień z zaplanowanymi wydaniami, zapewniać zarządzanie zapasami konsygnacyjnymi i utrzymywać dedykowane moce produkcyjne w celu zapewnienia długoterminowej dostępności części zamiennych.Skontaktuj się z naszym zespołem wsparcia cyklu życia już dziśaby omówić strategię ochrony sprzętu, poprosić o dokumentację potwierdzającą okres przydatności do spożycia lub umówić się na dostawę próbek do oceny.
