JGX-0400D-26A Izolator drutu drutowego przed naprężeniem jednolita konsystencja partii uziemienie elektryczne osłona EMI

JGX-0400D-26A Wibroizolator linowy — wstępnie naprężony fabrycznie ze zintegrowaną ścieżką uziemiającą

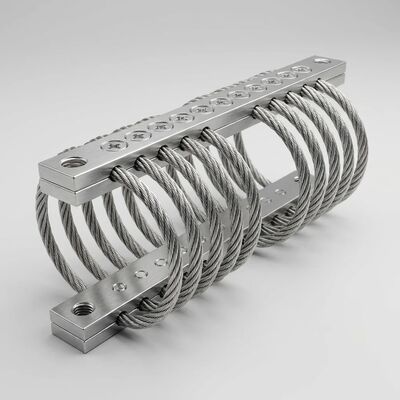

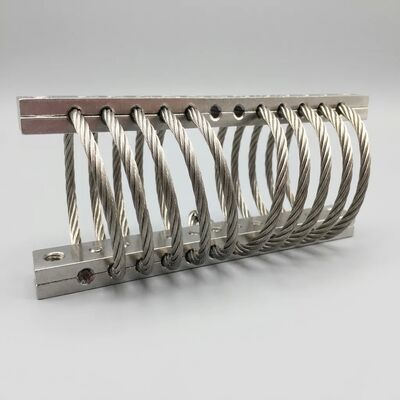

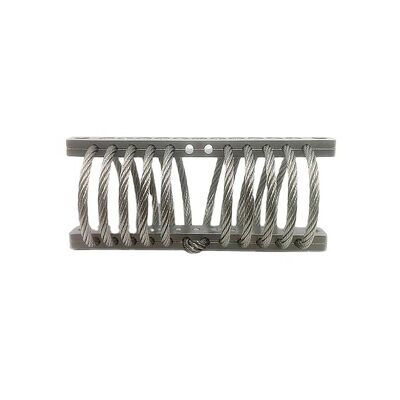

TheJGX-0400D-26Ato wibroizolator linowy o średnim i dużym udźwigu, zbudowany na bazie:Rdzeń kabla ze stali nierdzewnej 304 o średnicy 4,0 mmw układzie symetrycznym z 8 pętlami, fabrycznie przystosowany doobciążenie statyczne do 26 kg na uchwyt. Każdy przekrój pętli zawiera 133 pojedyncze przewody w konfiguracji splotów 7*19, zaciśnięte pomiędzy prętami ze stopu aluminium obrabianymi maszynowo. Cechą charakterystyczną tego modelu jest jego100% fabryczny protokół naprężenia wstępnego: przed końcową kontrolą każde urządzenie przechodzi ponad 100 odwróceń obciążenia przy 150% wydajności znamionowej, trwale osadzając strukturę kabla wielożyłowego w jego stabilnej geometrii roboczej. Eliminuje to okres osadzania na miejscu, typowy dla nieskalibrowanych uchwytów do lin stalowych i gwarantuje, że dowolne dwie jednostki pobrane z oddzielnych partii produkcyjnych dostarcząidentyczna reakcja dynamiczna. Ponadto całkowicie metalowa konstrukcja zapewnia ciągłość elektryczną między obudową a podstawą – jest to kluczowa kwestia w przypadku obudów sprzętu elektronicznego, które muszą utrzymywać jednolite odniesienie do masy w interfejsach izolowanych od wibracji.

Produkcja poddana wstępnemu naprężeniu i jednolita spójność partii

Izolatory linowe wykorzystują międzyżyłowe tarcie kulombowskie do rozpraszania energii. Po złożeniu poszczególne druty w każdej splotce 7*19 nie znalazły jeszcze swoich równowagowych pozycji osadzania — mikroszczeliny i nierówny rozkład nacisku kontaktowego powodują, że pierwsze kilkaset cykli operacyjnych wykazujesztywność dryfowania i zmienne tłumienie. JGX-0400D-26A rozwiązuje ten problem u źródła:

• Fabryczny protokół wstępnego ładowania:Każdy izolator jest zamontowany na serwohydraulicznym stanowisku testowym i poddawany minimum 100 cyklom przemieszczenia sinusoidalnego przy ±60% maksymalnego ugięcia znamionowego, co odpowiada w przybliżeniu 150% obciążenia znamionowego. To kontrolowane przeciążenie wymusza na każdym splocie drutu stabilny stan styku tribologicznego — taki sam stan, jaki ostatecznie osiągnie po tygodniach pracy w terenie, ale osiągnięty w ciągu kilku minut pod kontrolą laboratoryjną
• Brama wymiarowa po cyklu:Po wstępnym naprężeniu każda jednostka przechodzi przez kontrolę pomiaru współrzędnych, podczas której weryfikuje się wysokość swobodną, ​​symetrię pętli i płaskość pręta montażowego względem wzorcowych wartości referencyjnych. Okno akceptacji wynosi ±0,3 mm we wszystkich krytycznych wymiarach. Jednostki poza tolerancją są poddawane recyklingowi lub złomowane — nigdy nie trafiają do magazynu
• Statystyczna walidacja partii:Z każdej partii produkcyjnej liczącej 100 sztuk losowa próbka 5 izolatorów poddawana jest pełnej charakteryzacji dynamicznej na kontrolowanym stole wytrząsającym. Mierzone i rejestrowane są częstotliwość własna (docelowa 6–12 Hz, zależna od obciążenia), współczynnik tłumienia (minimum 15%) i przepuszczalność rezonansowa. Współczynnik zmienności pomiędzy próbkami utrzymuje się na poziomie poniżej 3%, umożliwiając projektantom sprzętu określenie pojedynczego numeru części z pewnością, że działanie w terenie będzie jednakowe
• Indywidualna identyfikowalność:Każdy izolator otrzymuje wytrawiony laserowo kod partii łączący się z konkretnymi danymi cyklu naprężenia wstępnego i zapisem kontroli wymiarowej. W przypadku klientów z branż regulowanych ta pełna identyfikowalność wspiera wymagania audytowe i protokoły analizy awarii

Nieodłączne uziemienie elektryczne i integracja ekranowania EMI/RFI

Opakowanie sprzętu elektronicznego stwarza ciągły konflikt: izolacja wibracji wymaga mechanicznego oddzielenia obudowy sprzętu od konstrukcji montażowej, ale kompatybilność elektromagnetyczna wymaga ciągłego odniesienia do masy o niskiej impedancji pomiędzy tymi samymi dwiema powierzchniami. Izolatory elastomerowe tworzą obwód otwarty, który należy zmostkować za pomocą dedykowanych pasków uziemiających, co powoduje dodanie części, robocizny i potencjalnych trybów awarii. JGX-0400D-26A rozwiązuje ten problem dzięki swojej całkowicie metalowej architekturze:

• Przewodząca ścieżka mechaniczna:Lina stalowa ze stali nierdzewnej 304 utrzymuje bezpośredni kontakt metal-metal z aluminiowymi prętami zaciskowymi zarówno na górnym, jak i dolnym interfejsie montażowym. Chociaż rezystywność masowa stali nierdzewnej (około 7,2*10⁻⁷ Ω·m) ogranicza pojemność tej ścieżki jako głównego przewodnika prądu zwarciowego, zapewnia ona więcej niż wystarczającą ciągłość, aby zapobiec warunkom pływającym, które pojemnościowo sprzęgają szum przełączania z czułymi analogowymi modułami czołowymi i stopniami wejściowymi ADC
• Powierzchnia lądowania uszczelki EMI:Płaska, obrobiona powierzchnia każdego pręta zaciskowego zapewnia idealną płaszczyznę montażową dla przewodzących uszczelek EMI — tkanej siatki drucianej, klinów lub przewodzących profili elastomerowych. Uszczelka ściska się pomiędzy prętem izolatora a ścianą obudowy, utrzymując ciągłość klatki Faradaya, która w przeciwnym razie zostałaby przerwana przez fizyczną szczelinę w interfejsie izolacyjnym. Nie jest wymagana osobna zworka łącząca
• Kompatybilność galwaniczna:Para materiałów stal nierdzewna i aluminium w połączeniu z elektropolerowanym wykończeniem powierzchni, które usuwa wolne żelazo z powierzchni drutu, jest odporna na korozję galwaniczną we wszystkich normalnych warunkach atmosferycznych przemysłowych i morskich. W przypadku zastosowań wymagających pełnej izolacji elektrycznej, a nie ciągłości, listwy zaciskowe mogą być wykonane z twardego anodowania — skontaktuj się z naszym zespołem ds. zastosowań, aby omówić konkretną strategię uziemienia

Przewodność cieplna i zerowe starzenie cieplne

Temperatura jest dominującym przyspieszaczem degradacji polimerów. Z zależności Arrheniusa wynika, że ​​każde 10°C wzrostu w przybliżeniu podwaja tempo starzenia termooksydacyjnego elastomerów. W praktyce gumowy uchwyt wytrzymujący 5 lat w temperaturze 25°C może ulec uszkodzeniu w czasie krótszym niż 6 miesięcy w temperaturze 85°C – czyli temperaturze łatwo osiągalnej wewnątrz obudów maszyn przemysłowych, szaf zewnętrznych nasłonecznionych i przedziałów sąsiadujących z silnikiem. JGX-0400D-26A jest strukturalnie niezdolny do tego rodzaju awarii:

• Metaliczna ścieżka termiczna:Stal nierdzewna 304 wykazuje przewodność cieplną około 16 W/m·K. Choć niewielki w porównaniu z aluminium (205 W/m·K) lub miedzią (401 W/m·K), jest to wciąż o dwa rzędy wielkości wyższe niż 0,1–0,3 W/m·K typowe dla mieszanek gumowych z wypełniaczem. Rdzeń liny stalowej działa jak rozproszony mostek termiczny, przewodząc ciepło z kołnierza montażowego urządzenia do konstrukcji podstawowej, zamiast zatrzymywać je na styku
• Stabilność w pełnym zakresie:Znamionowa koperta robocza izolatora obejmuje zakres od -40°C do +200°C w trybie ciągłym, bez obniżania wartości znamionowych. W całym tym zakresie zmiana sztywności dynamicznej jest mniejsza niż 8% i można ją całkowicie przypisać niewielkiej zależności modułu sprężystości stali nierdzewnej od temperatury. Dla porównania, typowa mieszanka kauczuku naturalnego sztywnieje o 300–500% po schłodzeniu z 25°C do -30°C
• Brak ścieżek degradacji polimeru:Nie ma podwójnych wiązań węgiel-węgiel, które mogłyby się utlenić, nie ma cząsteczek plastyfikatora, które mogłyby migrować, nie ma mostków siarkowych usieciowanych, które mogłyby zmienić układ pod wpływem stresu termicznego. Warstwa pasywna tlenku chromu na powierzchni stali nierdzewnej jest stabilna termodynamicznie i samoograniczająca się przy grubości 2–5 nm. Po dziesięciu latach ciągłej pracy w temperaturze 150°C właściwości mechaniczne izolatora są nie do odróżnienia od stanu fabrycznego

Dane techniczne JGX-0400D-26A

Środowiska aplikacji

• Telekomunikacyjne stacje bazowe zdalne jednostki radiowe i dystrybucja energii
• Szafy na falowniki energii odnawialnej i obudowy akumulatorów
• Przemysłowe panele napędowe o zmiennej częstotliwości i centra sterowania silnikami
• Domy urządzeń sygnalizacji kolejowej i tablice informacyjne na peronach
• Konsole elektroniki mostka morskiego i stojaki na procesory nawigacyjne
• Laboratoryjne przyrządy analityczne i precyzyjne systemy pomiarowe

Wsparcie inżynieryjne WNRLN

WNRLN produkuje JGX-0400D-26A podISO 9001:2015certyfikowane systemy jakości. Do każdej przesyłki dołączona jest dokumentacja podsumowująca testy partii. Nasz zespół inżynierów ds. zastosowań oferuje bezpłatną ocenę konfiguracji montażu — wyślij nam masę sprzętu, współrzędne środka ciężkości, dostępne punkty montażowe i profil środowiska wibracyjnego, a my w ciągu dwóch dni roboczych zwrócimy Ci zalecany wybór izolatora z przewidywanymi krzywymi przepuszczalności.Skontaktuj się z nami już dziśaby omówić wymagania projektu lub poprosić o próbki do oceny.
