JGX-0240D-6.3A Izolacja drutu od wibracji bezmagnetyczna, o niskiej przepuszczalności, przyjazna dla środowiska, zgodna z RoHS REACH

JGX-0240D-6.3A Izolator drutowy węzła wibracji

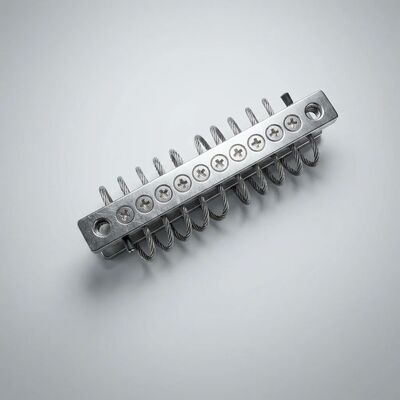

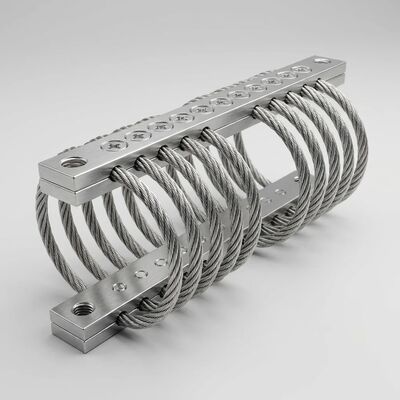

W sprawieJGX-0240D-6.3Ajest średniej klasy izolatorem wibracyjnym z liny drutowej z serii JGX-0240, wyposażonym w kable ze stali nierdzewnej o średnicy 2,4 mm w architekturze 10 pętli przeznaczonej do obciążenia statycznego o masie 6,3 kg.To, co wyróżnia tę konfigurację, to jej dostępność zwybieranie materiałów całkowicie niemanetycznych o niskiej przepuszczalności magnetyczneji zweryfikowaneZgodność z przepisami ROHS i REACH w zakresie ochrony środowiska- ▌który jest odpowiednim wyborem dla instalacji w pobliżu urządzeń do obrazowania rezonansowego magnetycznego, instrumentów wiązki cząstek, precyzyjnych urządzeń pomiarowych elektromagnetycznych,i obiektów podlegających rygorystycznym ograniczeniom dotyczącym substancji środowiskowychWszystkie konfiguracje są produkowane zgodnie z certyfikowanym systemem zarządzania jakością ISO 9001:2015 Xi'an Hoan.

Zrozumienie przepuszczalności magnetycznej i jej wpływu na urządzenia precyzyjne

Przepuszczalność magnetyczna (μr) określa ilość reakcji materiału na zewnętrzne pole magnetyczne.zniekształcając pole w ich pobliżuW przypadku sprzętu naukowego i medycznego o wysokiej precyzji nawet niewielkie zniekształcenia pola pochodzące z pobliskiego sprzętu konstrukcyjnego mogą powodować niedopuszczalne błędy pomiarowe:

• Artyfakty obrazu MRI:Ferromagnetyczne elementy izolacyjne w pobliżu otworu MRI tworzą artefakty wrażliwości magnetycznej, lokalizowane pustki sygnałowe i zniekształcenia geometryczne w zrekonstruowanym obrazie.Te artefakty mogą maskować patologię lub tworzyć fałszywe wskazania.Nie-magnetyczne urządzenia izolacyjne całkowicie eliminują źródło artefaktu.
• Defleksja wiązki mikroskopii elektronicznej:Mikroskopy elektroniczne skanujące i przesyłające kierują wiązki elektronów przez soczewki elektromagnetyczne.wprowadzenie astigmatyzmuNiemagnetyczne materiały izolacyjne zachowują integralność drogi wiązki.
• Dokładność spektrometru masowego:Spektrometry masy rezonansu cyklotronowego i sektora magnetycznego zależą od precyzyjnej jednolitości pola magnetycznego dla dokładności masy.przesunięcie kalibracji masy i zmniejszenie mocy rozdzielczejWyposażone w niewielką przepuszczalność izolacje unikają takich zakłóceń.

Opcje materiału do kontrolowanej sygnatury magnetycznej

Certyfikacja materiału:Z każdą partią produkcyjną mogą być dostarczane świadectwa badania młyńskiego dokumentujące skład chemiczny według ASTM A240/A276 oraz pomiary przepuszczalności magnetycznej według ASTM A342,wspieranie kwalifikacji instalacji w regulowanych środowiskach.

Zgodność z przepisami dotyczącymi środowiska: RoHS i REACH

Dostęp do europejskich i innych rynków regulowanych wymaga coraz częściej udokumentowanego przestrzegania przepisów dotyczących ograniczeń substancji.3A zostało zweryfikowane w stosunku do dwóch najważniejszych globalnie ram:

• RoHS (Ograniczenie substancji niebezpiecznych, dyrektywa 2011/65/UE wraz ze zmianą 2015/863):Analiza laboratoryjna potwierdza, że wszystkie materiały składowe znajdują się poniżej maksymalnych progów stężenia dla dziesięciu substancji objętych ograniczeniami: ołowiu, rtęci, kadmu, chromu sześciowartościowego,polibromowane bifenyle (PBB), polibromowanych eterów difenylowych (PBDE), ftalanu bis ((2-etylohexyl) (DEHP), ftalanu benzylu butylu (BBP), ftalanu dibutylu (DBP) i ftalanu diizobutylu (DIBP).Całkowicie metalowa konstrukcja jest nieobjęta plastifikatorami ftalanowymi i bromowanymi środkami hamującymi płomień, które często występują w produktach izolacyjnych od wibracji na bazie elastomeru
• REACH (rejestracja, ocena, zezwolenie i ograniczenie substancji chemicznych, rozporządzenie WE 1907/2006):Kompleksowy wykaz substancji potwierdza, że żaden materiał lub proces chemiczny nie został zastosowany w JGX-0240D-6.Produkcja 3A zawiera substancje stwarzające szczególne obawy (SVHC) w stężeniach przekraczających 00,1% masy, w tym całkowite brak substancji wymienionych w załączniku XIV (wykaz dopuszczalności) i załączniku XVII (wykaz ograniczeń).Utrzymuje się pełną dokumentację dotyczącą ujawnienia materiałów i jest ona dostępna do przedłożenia w ramach kontroli należytej staranności w łańcuchu dostaw.
• Odzyskiwanie materiału po wygaśnięciu:Zarówno linia drukowana ze stali nierdzewnej, jak i pręty zaciskowe ze stopów aluminium są w 100% podlegające recyklingowi poprzez ustalone przepływy odzysku metalu.Materiały mają pozytywną wartość złomu i mogą być przetwarzane bez demontażu lub obróbki odpadów niebezpiecznychW ten sposób wspierane jest zgodność z dyrektywą w sprawie odpadów sprzętu elektrycznego i elektronicznego (WEEE) i podobnymi ramami rozszerzonej odpowiedzialności producenta na całym świecie.
• Raportowanie o minerałach konfliktowych:Badanie należytej staranności w łańcuchu dostaw potwierdza, że cyn, tantal, wolfram i złoto (3TG) stosowane w JGX-0240D-6.3A, jeżeli są obecne, pochodzą z hut zgodnych z wytycznymi OECD dotyczącymi należytej staranności.Dostępna dokumentacja dotycząca sprawozdawczości zgodnej z zasadą 13p-1 SEC (sekcja 1502 Dodd-Frank)

Wykonanie w warunkach ciągłej pracy z powodu zmęczenia w regulowanych warunkach

Sprzęt stosowany w badaniach medycznych, naukowych i środowiskowych często działa nieprzerwanie, co sprawia, że niezawodność izolatora jest zagadnieniem dotyczącym bezpieczeństwa pacjentów i integralności danych.Całkowicie metalowy JGX-0240D-6.3A zapewnia stałą wydajność bez mechanizmów degradacji ograniczających żywotność izolatora elastomerowego:

• Przeżywalność w cyklu sterylizacji:Sprzęt medyczny i laboratoryjny jest poddawany wielokrotnej sterylizacji. JGX-0240D-6.3A jest odporny na sterylizację autoklawą (pary nasycone w temperaturze 121°C lub 134°C), napromieniowanie gamma (standardowa dawka 25 kGy,powtarzalne), ekspozycja na tlenek etylenu oraz sterylizacja parą nadtlenku wodoru/plazmą w niskich temperaturach bez zmiany właściwości mechanicznych lub stabilności wymiarowej.Izolatory elastomerowe rozkładają się pod sterylizacją gamma i termiczną, zazwyczaj przetrwa mniej niż 20 cykli przed koniecznością wymiany
• Kompatybilność chemiczna:Powszechne środki dezynfekujące stosowane w laboratoriach i w badaniach klinicznych, w tym 70% alkoholu izopropylowego, roztwory hipochloritu sodu (do 10%), związki kwaternowego amonu, roztwory nadtlenku wodoru,a preparaty z kwasem peracytowym nie mają wpływu na stal nierdzewna lub anodowany aluminiumNie występuje obrzęk, pęknięcie lub zmiękczanie, właściwości, które szybko niszczą izolatory gumowe po narażeniu na działanie chemiczne.
• Wydzielanie gazu w wrażliwych warunkach:100% konstrukcja metalowa całkowicie eliminuje emisję lotnych związków organicznych.do laboratoriów optycznych, w których osadzenie folii molekularnej obniża wydajność lusterka i soczewki, a dla pomieszczeń czystych półprzewodników, w których wpływ zanieczyszczenia molekularnego w powietrzu jest skuteczny, JGX-0240D-6.3A zapewnia zerowe zanieczyszczenie środowiska operacyjnego

Specyfikacje techniczne

Kluczowe cechy

• Opcje materiałów niemaGnetycznych μr < 1,02 z konfiguracjami 316L, zweryfikowane zgodnie z ASTM A342
• Pełna zgodność z przepisami RoHS - wszystkie dziesięć substancji objętych ograniczeniami poniżej progów MCV
• Całkowita zgodność z REACH ∼ zero SVHC powyżej 0,1% masy, dostępne pełne ujawnienie materiałów
• 100% podlegać recyklingowi pod koniec okresu eksploatacji
• Kompatybilne ze sterylizacją ‡ autoklawia, gamma, EtO i H2O2 bez degradacji
• Immunitet do czyszczenia chemicznego: zwykłe środki dezynfekujące laboratoryjne i środki czyszczące przemysłowe nie mają wpływu
• Brak emisji gazów z powietrza, brak lotnych związków organicznych, brak osadzenia folii molekularnej, brak zrzutów cząstek stałych
• Brak wkręcania się i starzenia się ✓ właściwości stabilne pod względem metalurgicznym przez cały okres eksploatacji urządzenia
• Szeroki zakres temperatury od -40°C do +200°C bez zmiany właściwości mechanicznych
• Bez konserwacji, bez wymagania planowanej inspekcji, smarowania lub wymiany

Przykłady zastosowań według sektora

W sprawie Xi'an Hoan Microwave Co. Ltd.

Założona w 2005 r. i z siedzibą w Xi'an w Chinach, Xi'an Hoan Microwave Co. Ltd. jest wyspecjalizowanym producentem produktów izolacyjnych i absorbujących energię.Firma zatrudnia ponad 500 specjalistówISO 9001 jest zgodny z normą ISO 9001, która obejmuje wydział inżynieryjny złożony z ponad 100 specjalistów w zakresie analizy drgań, nauk o materiałach i zapewnienia jakości.Certyfikowany w 2015 roku zakład produkcyjny produkuje izolatory z liny drukowanejXi'an Hoan obsługuje klientów w ponad 25 krajach w zakresie obrazowania medycznego, instrumentów analitycznych, produkcji półprzewodników,sektorów badań naukowych, monitorowania środowiska i inżynierii precyzyjnej.Firma utrzymuje kompleksową dokumentację certyfikacji materiałów i zgodności z przepisami w celu wspierania wymogów kwalifikacji klientów na rynkach regulowanych na całym świecie.

Skontaktuj się z naszym zespołem technicznegow celu żądania deklaracji RoHS/REACH, certyfikatów badań przepuszczalności magnetycznej lub konsultacji w zakresie specyfikacji materiałów dla JGX-0240D-6 niemagnetycznego.Konfiguracje 3A w aplikacji wrażliwej na EMI lub w aplikacji ekologicznie regulowanej.
