JGX-0240D-6.3A Izolator drutu drutu wysokiego zmęczenia Żywotność operacja podwójny tryb ochrona tranzytu tłumienie nieliniowe

JGX-0240D-6.3A Wibroizolator lin stalowych – nauka o zmęczeniu metalurgicznym stosowana w izolacji przy pracy ciągłej

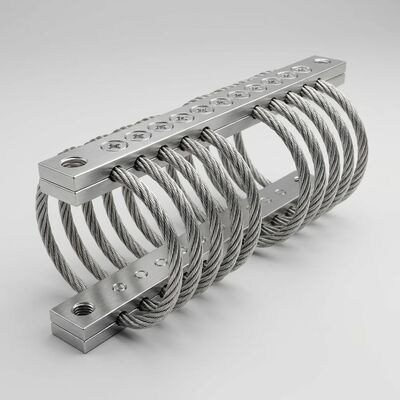

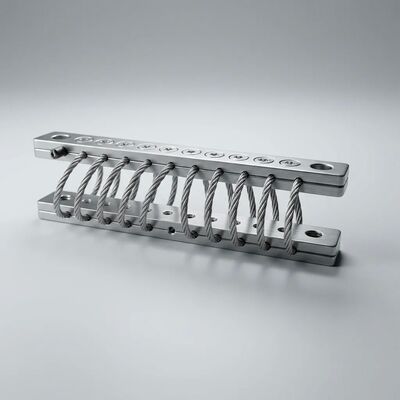

TheJGX-0240D-6.3Areprezentuje wibroizolator linowy średniej klasy firmy Xi'an Hoan z serii JGX-0240, wykorzystujący kabel ze stali nierdzewnej 304 o średnicy 2,4 mm, ułożony w wyrafinowanej geometrii 10 pętli i znamionowy dla obciążenia statycznego 6,3 kg na jednostkę. Dzięki kompaktowej masie własnej wynoszącej 0,45 kg izolator ten został zaprojektowany w oparciu o podstawowe zasady, aby spełnić trzy krytyczne wymagania w zakresie ochrony urządzeń przemysłowych:metalurgicznie gwarantowana wysoka trwałość zmęczeniowado maszyn pracujących w trybie ciągłym 24 godziny na dobę, 7 dni w tygodniu,zintegrowana ochrona w dwóch trybachco eliminuje potrzebę stosowania oddzielnych systemów izolacji operacyjnej i tranzytowej, oraznieliniowe tłumienie progresywneco z natury zapobiega mechanicznemu opadaniu podczas zdarzeń przeciążenia, bez konieczności stosowania zewnętrznych tłumików lub ograniczników ruchu. Produkcja posiadająca certyfikat ISO 9001:2015 zapewnia spójność każdej partii.

Metalurgia nieskończonego życia zmęczeniowego

Uszkodzenia zmęczeniowe komponentów mechanicznych podlegają dobrze scharakteryzowanym zasadom: cykliczna amplituda naprężenia, średni poziom naprężenia, granica wytrzymałości materiału i czynniki koncentracji naprężeń wspólnie określają, czy komponent ostatecznie ulegnie awarii, czy przetrwa w nieskończoność. Konstrukcja liny stalowej JGX-0240D-6.3A wykorzystuje te zasady, zapewniając skutecznie nieograniczoną żywotność:

• Poniżej limitu wytrzymałości:Austenityczne stale nierdzewne wykazują rzeczywistą granicę wytrzymałości zmęczeniowej – amplitudę naprężeń, poniżej której uszkodzenie zmęczeniowe nie następuje niezależnie od liczby cykli. Każdy ze 133 pojedynczych drutów w konstrukcji splotów 7*19 działa przy poziomie naprężenia poniżej tego progu w warunkach obciążenia znamionowego, co oznacza, że ​​materiał nigdy nie wchodzi w tryb zmęczenia o skończonej trwałości. Różni się to zasadniczo od mocowań elastomerowych, w których w każdym cyklu następuje rozerwanie łańcucha polimerowego, co gwarantuje ostateczną awarię
• Rozproszona architektura odkształceń:Kiedy izolator odchyla się, krzywizna zginania rozkłada się na wszystkich 10 pętli liny stalowej. W każdej pętli geometria splotki 7*19 dodatkowo rozkłada zginanie na 7 zewnętrznych splotek, z których każda zawiera 19 oddzielnych drutów. Ten wielopoziomowy podział obciążenia eliminuje koncentrację naprężeń, które inicjują pęknięcia zmęczeniowe w prostszych konstrukcjach sprężyn lub elastomerów
• Odporność na zużycie cierne:Tarcie między pasmami, które zapewnia tłumienie, również stwarza potencjalne zagrożenie w postaci ciernej. Jednakże na powierzchniach drutu ze stali nierdzewnej w warunkach powtarzających się mikropoślizgów tworzy się stabilna, samoograniczająca się glazura tlenkowa. Ta warstwa trybologiczna chroni leżący pod spodem metal, zachowując jednocześnie współczynnik tarcia niezbędny do skutecznego tłumienia, bez postępującej utraty materiału obserwowanej w źle dobranych parach ślizgowych
• Brak przyspieszenia środowiskowego:Wzrost pęknięć zmęczeniowych w większości stopów konstrukcyjnych jest przyspieszany przez środowiska korozyjne (zmęczenie korozyjne). Konstrukcja JGX-0240D-6.3A ze stali nierdzewnej 304 jest odporna na ten mechanizm przyspieszania we wszystkich normalnych środowiskach przemysłowych, w tym w atmosferze morskiej i łagodnym narażeniu chemicznym. Wydajność zmęczeniowa mierzona w powietrzu laboratoryjnym jest reprezentatywna dla wydajności zainstalowanej w całym okresie życia izolatora

Ochrona w dwóch trybach: eliminacja kompromisu między transportem a operacją

Tradycyjne strategie izolacji sprzętu często powodują konflikt operacyjny: miękkie mocowania optymalizują izolację drgań podczas pracy, ale pozwalają na nadmierne ruchy podczas transportu, podczas gdy sztywne mocowania chronią przed wstrząsami podczas transportu, ale zapewniają słabe tłumienie drgań podczas pracy. JGX-0240D-6.3A rozwiązuje ten problem dzięki swoim nieodłącznym właściwościom mechanicznym:

• Tryb operacyjny:Przy normalnych amplitudach drgań (±2–5 mm) pętle liny stalowej pracują w trybie niskiej sztywności, w którym tarcie między splotami zapewnia stałe tłumienie > 15%. Częstotliwość własna izolatora wynosząca 12–20 Hz (zależna od obciążenia) jest umiejscowiona poniżej typowych częstotliwości wzbudzenia maszyn, zapewniając przepuszczalność <1 dla skutecznej izolacji podczas pracy ciągłej
• Tryb transportu (automatyczny):Poddana większym przemieszczeniom typowym dla wstrząsów transportowych (± 8–15 mm) geometria liny stalowej przechodzi w obszar progresywnej sztywności. Efektywna sztywność sprężyny rośnie nieliniowo, ograniczając całkowite przemieszczenie, jednocześnie zwiększając siłę tłumienia Coulomba – większe ruchy generują proporcjonalnie większe tarcie. Izolator pochłania upadki, uderzenia pojazdów i wstrząsy szynowe, nie powodując osiadania i bez konieczności ręcznej zmiany konfiguracji
• Płynne przejście:Nie ma dyskretnego punktu przełączania pomiędzy trybami. Charakterystyka sztywności i tłumienia zmienia się w sposób ciągły wraz z amplitudą przemieszczenia, zapewniając płynne i przewidywalne zachowanie we wszystkich warunkach pracy i transportu. Projektanci sprzętu nie muszą określać oddzielnych systemów izolacji operacyjnej i tranzytowej, co upraszcza zarówno konstrukcję mechaniczną, jak i przebieg instalacji/uruchomienia
• Uproszczenie instalacji:Ponieważ JGX-0240D-6.3A jest zawsze aktywny w obu trybach, nie ma konieczności usuwania śrub blokujących po transporcie, żadnych wsporników transportowych do wyrzucenia i nie ma ryzyka uszkodzenia sprzętu na skutek zapomnianych zabezpieczeń transportowych. Izolatory zainstalowane fabrycznie chronią sprzęt podczas transportu, przenoszenia, instalacji, uruchomienia i przez cały okres użytkowania

Nieliniowa mechanika tłumienia: wbudowane zabezpieczenie przed opadaniem

Wibroizolatory liniowe mają dobrze znaną wrażliwość: gdy wzbudzenie przekracza amplitudę projektową, w izolator odchyla się do mechanicznej granicy i uderza w ogranicznik ruchu, przekazując impuls uderzeniowy bezpośrednio do chronionego sprzętu. JGX-0240D-6.3A eliminuje ten tryb awarii poprzez nieliniowość sterowaną geometrią:

• Progresywne usztywnienie geometryczne:Gdy pętle liny stalowej odchylają się w stronę maksymalnego przemieszczenia, geometria liny zmienia się w sposób zwiększający efektywną sztywność. Pętle zacieśniają się, promień zgięcia maleje, a droga obciążenia przez skrętkę staje się bardziej bezpośrednia. Ten efekt geometryczny wytwarza płynnie rosnącą krzywą siły i przemieszczenia, która zbliża się do twardej granicy mechanicznej, ale jej nie osiąga
• Rozpraszanie energii proporcjonalne do amplitudy:Siła tarcia kulombowskiego jest proporcjonalna do siły normalnej pomiędzy powierzchniami ślizgowymi. Gdy napięcie liny wzrasta wraz z ugięciem, wzrasta nacisk styku między splotami, zwiększając siłę tarcia, a tym samym energię rozpraszaną na cykl. W warunkach ekstremalnych wstrząsów chwilowy współczynnik tłumienia może przekroczyć 25% w porównaniu do nominalnego >15% przy normalnych amplitudach drgań
• Samocentrujący powrót elastyczny:Po każdym odkształceniu energia odkształcenia sprężystego liny powoduje powrót izolatora dokładnie do jego położenia neutralnego. Nie ma stałego ustawienia, dryftu mechanizmu zapadkowego ani konieczności ręcznego ponownego centrowania po uderzeniu. To samocentrujące zachowanie jest nieodłącznie związane z właściwościami metalicznej sprężyny kabla

Dane techniczne JGX-0240D-6.3A

Opcje obróbki powierzchni prętów zaciskowych

• Anodowanie białe (standardowe):Elektrolityczna warstwa tlenku glinu o grubości 5–15 μm, elektrycznie nieprzewodząca, naturalny metaliczny wygląd. Nadaje się do zastosowań przemysłowych i ogólnych w pomieszczeniach zamkniętych
• Anodowanie twarde (opcjonalnie):Głęboka warstwa tlenkowa o grubości 25–50 µm, znacznie podwyższona twardość powierzchniowa (400–500 HV). Wybrane do środowisk ściernych, instalacji zewnętrznych lub zastosowań wymagających zwiększonej wytrzymałości mechanicznej na złączach montażowych
• Pręty zaciskowe ze stali nierdzewnej (opcjonalnie):Konstrukcja w całości ze stali nierdzewnej przeznaczona do morskich stref rozbryzgowych, atmosfery zakładów chemicznych lub środowisk mycia o jakości spożywczej. Pasywowany zgodnie z ASTM A967

Podsumowanie charakterystyki wydajności

• Metalurgicznie nieograniczona trwałość zmęczeniowa – działa poniżej granicy wytrzymałości materiału w warunkach znamionowych
• Ochrona dwutrybowa aktywna przez cały czas – bez przełączania trybów, bez sprzętu blokującego, bez procedur specyficznych dla transportu
• Nieliniowe tłumienie progresywne – wbudowane zabezpieczenie przed przeciążeniem bez zewnętrznych tłumików i ograniczników ruchu
• Zero pełzania i zero starzenia – brak relaksacji lepkosprężystej, brak utwardzania oksydacyjnego, stabilne właściwości przez czas nieokreślony
• Izolacja wszystkich osi – pojedyncza kompaktowa jednostka obsługuje jednocześnie sygnały wejściowe ściskające, ścinające i walcujące
• Konstrukcja odporna na środowisko - odporna na chemikalia, wodę morską, ozon, promieniowanie UV, wilgoć, mgłę solną
• Szeroki zakres temperatur – pełna wydajność od -40°C do +200°C bez obniżania wartości znamionowych
• Bezobsługowa praca – bez harmonogramu przeglądów, bez smarowania, bez wymiany części

Przykłady zastosowań przemysłowych

O Xi'an Hoan Microwave Co. Ltd.

Z siedzibą w Xi'an w Chinach i działając od 2005 roku, firma Xi'an Hoan ugruntowała swoją pozycję jako wyspecjalizowany producent produktów do izolacji drgań i pochłaniania energii. Zakład firmy posiadający certyfikat ISO 9001:2015 zatrudnia ponad 500 pracowników, w tym dział inżynieryjny składający się z ponad 100 specjalistów zajmujących się analizą drgań, inżynierią materiałową i rozwojem produktów. Asortyment produktów Xi'an Hoan obejmuje izolatory lin stalowych, mocowania drgań, tłumiki cierne, amortyzatory i filtry LC, obsługując klientów z branży automatyki przemysłowej, inżynierii morskiej, wytwarzania energii, systemów kolejowych, usług budowlanych i oprzyrządowania precyzyjnego w ponad 25 krajach na całym świecie.

Skontaktuj się z naszym działem inżynieryjnym już dziśaby omówić zastosowanie izolacji drgań przy pracy ciągłej, poprosić o dokumentację dotyczącą wydajności zmęczeniowej lub umówić się na ocenę prototypu JGX-0240D-6.3A w określonych warunkach pracy.
