Kompaktowy izolator drgań do lin stalowych JGX-0160D-3.2A – szerokopasmowa analiza tłumienia i integracja projektu cyfrowego

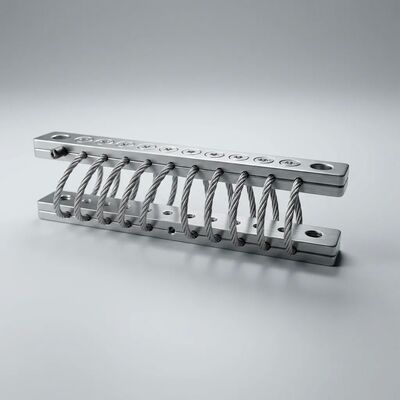

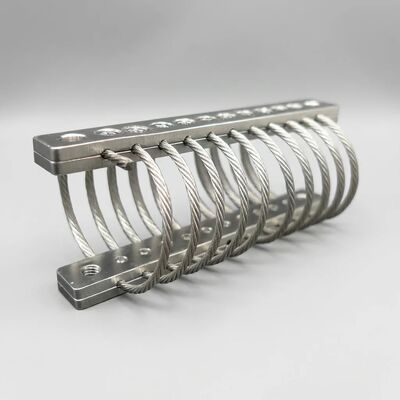

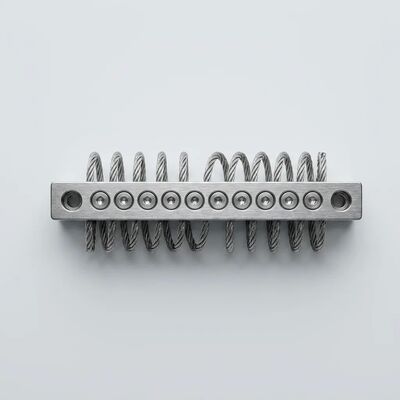

TheJGX-0160D-3.2Ato precyzyjny, kompaktowy wibroizolator linowy z serii JGX-0160 firmy Xi'an Hoan, zbudowany ze skrętki ze stali nierdzewnej 304 o średnicy 1,6 mm ułożonej w konfiguracji 10 pętli, zamocowanej pomiędzy prętami zaciskowymi ze stopu aluminium 6061-T6. Przy maksymalnym obciążeniu statycznym wynoszącym 3,2 kg i masie jednostkowej około 0,25 kg, izolator ten został zaprojektowany specjalnie do lekkich zespołów elektronicznych, modułów awioniki, pakietów czujników optycznych i precyzyjnego oprzyrządowania, gdzie podstawowe wymagania stanowią szerokopasmowe tłumienie drgań, zgodność z uznanymi standardami i szybka integracja projektu cyfrowego.

Zrozumienie tłumienia częstotliwości szerokopasmowej w izolatorach lin stalowych

W przeciwieństwie do systemów amortyzatorów sprężynowych o jednym stopniu swobody, które zapewniają skuteczną izolację tylko powyżej określonej częstotliwości odcięcia, izolatory linowe osiągająszerokopasmowe rozpraszanie energiipoprzez zasadniczo inny mechanizm fizyczny: międzyżyłowe tłumienie tarcia kulombowskiego. Każda z 10 pętli JGX-0160D-3.2A zawiera wiele żył drutu, które ślizgają się po sobie pod obciążeniem dynamicznym, przekształcając energię drgań mechanicznych w znikome ciepło poprzez tarcie suche. Mechanizm ten działa w wyjątkowo szerokim zakresie częstotliwości, ponieważ:

• Nieliniowy profil sztywności:Geometria liny stalowej zapewnia progresywną sztywność – łagodną początkową reakcję w przypadku izolacji o niskiej amplitudzie i wysokiej częstotliwości, przechodzącą w sztywniejsze zachowanie w przypadku zdarzeń o dużej amplitudzie i niskiej częstotliwości. Zapobiega to pikowi wzmocnienia rezonansu typowego dla izolatorów liniowych
• Aktywacja tarcia wieloosiowego:Wibracje w dowolnym kierunku (ściskanie, ścinanie, toczenie lub połączone) aktywują tarcie między pasmami, zapewniając prawdziwe szerokopasmowe tłumienie we wszystkich osiach bez konieczności stosowania wielu dyskretnych orientacji izolatora
• Tłumienie niezależne od częstotliwości:Tłumienie tarcia kulombowskiego jest z natury niezależne od częstotliwości, w przeciwieństwie do tłumienia wiskotycznego, które zmniejsza się przy niskich częstotliwościach. JGX-0160D-3.2A utrzymuje współczynnik tłumienia >15% od wzbudzenia kwazistatycznego do wzbudzenia o wysokiej częstotliwości
• Odpowiedź zależna od amplitudy:Wyższe amplitudy wzbudzenia generują większe przemieszczenie i tarcie pasma, zapewniając proporcjonalnie silniejsze tłumienie wtedy, gdy jest ono najbardziej potrzebne

Zgodny z globalnymi standardami przemysłowymi

JGX-0160D-3.2A jest produkowany i testowany zgodnie z protokołami zgodnymi z międzynarodowymi normami przemysłowymi i regulacyjnymi, zapewniając stałą jakość i przewidywalną wydajność:

• Trwałość środowiska:Zatwierdzone poprzez badania narażenia na mgłę solną (wg ASTM B117), ocenę starzenia UV (wg ASTM G154) i cykle termiczne w pełnym zakresie roboczym od -40°C do +200°C
• Kwalifikacja na wstrząsy i wibracje:Testowane w standardowych profilach wstrząsów mechanicznych i wibracji szerokopasmowych w celu sprawdzenia skuteczności izolacji i integralności strukturalnej w kontrolowanych warunkach laboratoryjnych
• Identyfikowalność materiałów:Pełna dokumentacja dostępna dla partii materiału ze stali nierdzewnej 304 i stopu aluminium 6061-T6, w tym certyfikaty testów walcowni na żądanie
• Zarządzanie jakością:Wyprodukowano w ramach certyfikowanego systemu zarządzania jakością ISO 9001:2015 z udokumentowaną kontrolą przychodzącą, weryfikacją w trakcie procesu i końcowymi testami akceptacyjnymi

Gotowe do pobrania modele 3D CAD umożliwiające bezproblemową integrację projektów

Xi'an Hoan zapewnia kompleksowe zasoby inżynierii cyfrowej, które usprawniają przepływ pracy nad rozwojem produktu:

• Wieloformatowa biblioteka CAD:Modele 3D dostępne w STEP (.stp), IGES (.igs) i natywnych formatach dla SolidWorks, Autodesk Inventor, CATIA i PTC Creo, kompatybilne ze wszystkimi głównymi mechanicznymi platformami CAD
• Warianty konfiguracji:Każdy pakiet modeli obejmuje orientacje montażu na podstawie, montażu bocznego i kompresji pod kątem 45 stopni z dokładną geometrią otworu montażowego i strefami prześwitu na elementy złączne
• Właściwości masy:Pliki CAD zawierają dokładne dane dotyczące masy, środka ciężkości i momentu bezwładności na potrzeby budżetowania masowego na poziomie systemu i analizy dynamicznej
• Integracja zespołu:Dostępne uproszczone warianty geometrii koperty do zastosowań w dużych złożeniach, wraz ze szczegółowymi modelami do dokumentacji produkcyjnej
• Zestawienie materiałów:Załączone arkusze specyfikacji zawierają kompletne dane dotyczące materiałów, wykończeń i wymiarów na potrzeby dokumentacji zaopatrzeniowej i jakościowej

Dane techniczne

Opcje materiału i wykończenia powierzchni pręta montażowego

• Stop aluminium 6061-T6 z białym anodowaniem (standard):Nieprzewodząca elektrycznie obróbka powierzchni, która zwiększa twardość przy jednoczesnym zachowaniu naturalnego metalicznego wyglądu. Standardowa specyfikacja dla ogólnych zastosowań w sprzęcie precyzyjnym
• Stop aluminium 6061-T6 z twardym anodowaniem (opcjonalnie):Głęboko utwardzona warstwa wierzchnia o ciemniejszym wyglądzie. Wybrany do instalacji narażonych na ścieranie mechaniczne, częste manipulacje lub ostre narażenie na działanie środków chemicznych
• Pręty ze stali nierdzewnej (opcjonalnie):Dostępne jako alternatywa dla aluminium do zastosowań wymagających maksymalnej odporności na korozję, kontroli przenikalności magnetycznej lub dopasowania do istniejących konstrukcji montażowych ze stali nierdzewnej

Podstawowa charakterystyka wydajności

• Brak pełzania i starzenia:Całkowicie metalowa konstrukcja eliminuje wiskoelastyczną relaksację i utwardzanie oksydacyjne, które są plagą dla izolatorów elastomerowych
• Wysokie tłumienie wewnętrzne:Tarcie między pasmami zapewnia stałe rozpraszanie energii bez wycieków płynu, degradacji uszczelnienia lub wrażliwości na temperaturę
• Niezwykle wytrzymały:Lina ze stali nierdzewnej o konstrukcji splotowej 7*19 wytrzymuje wielokrotne obciążenia zginające bez uszkodzeń zmęczeniowych
• Ochrona wszystkich osi:Pojedynczy izolator obsługuje jednocześnie sygnały wejściowe ściskające, ścinające i walcowane
• Odporny na środowisko:Odporny na czynniki chemiczne, wodę morską, ozon, promieniowanie UV, wilgoć i mgłę solną
• Kompaktowy i lekki:Masa jednostki 0,25 kg, idealna do instalacji w powietrzu, przenośnych i o ograniczonej przestrzeni

Aplikacje

O Xi'an Hoan Microwave Co. Ltd.

Założona w 2005 roku z siedzibą w Xi'an w Chinach, firma Xi'an Hoan jest wyspecjalizowanym producentem rozwiązań do izolacji drgań i pochłaniania energii. Firma zatrudnia ponad 500 specjalistów, w tym dedykowany zespół inżynierski liczący ponad 100 specjalistów. Działając zgodnie z certyfikatem ISO 9001:2015, Xi'an Hoan obsługuje klientów w ponad 25 krajach, oferując portfolio produktów obejmujące izolatory lin stalowych, mocowania wibracyjne, amortyzatory cierne, amortyzatory i filtry LC. Nasze rozwiązania są stosowane w maszynach przemysłowych, inżynierii morskiej, energetyce, systemach kolejowych i transportowych, oprzyrządowaniu precyzyjnym i usługach w budynkach komercyjnych.

Skontaktuj się z naszym zespołem inżynierów już dziśaby poprosić o modele 3D CAD, arkusze danych technicznych lub konsultacje dotyczące konkretnych zastosowań w celu zintegrowania JGX-0160D-3.2A z kolejnym projektem.
