JGX-2228D-960B Izolacja wibracji liny drutowej zabezpieczona przed awarią Maksymalny projekt bezpieczeństwa Stabilna sztywność dla ciężkiego sprzętu

JGX-2228D-960B Wibroizolator do lin stalowych – zaprojektowany do wymagających środowisk przemysłowych

TheJGX-2228D-960BWibroizolatory lin stalowych stanowią najwyższej klasy rozwiązanie kontroli wibracji, zaprojektowane specjalnie dla ciężkich maszyn przemysłowych, morskich układów napędowych i precyzyjnego oprzyrządowania, gdzieniezawodna integralność strukturalnajest wymogiem obowiązkowym. Izolator ten, wyprodukowany przez firmę Xi'an Hoan Microwave Co. Ltd., wykorzystuje zaawansowaną, całkowicie metalową konstrukcję, aby zapewnić przewidywalną, długoterminową skuteczność izolacji drgań.

Przegląd produktu

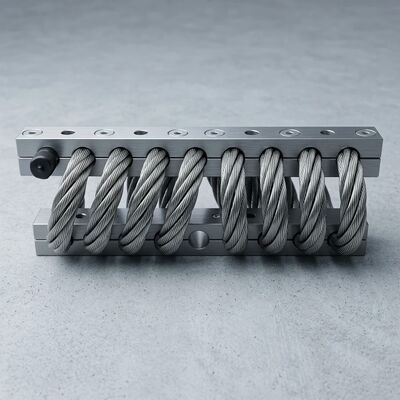

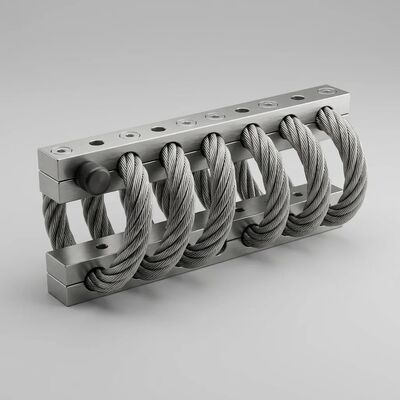

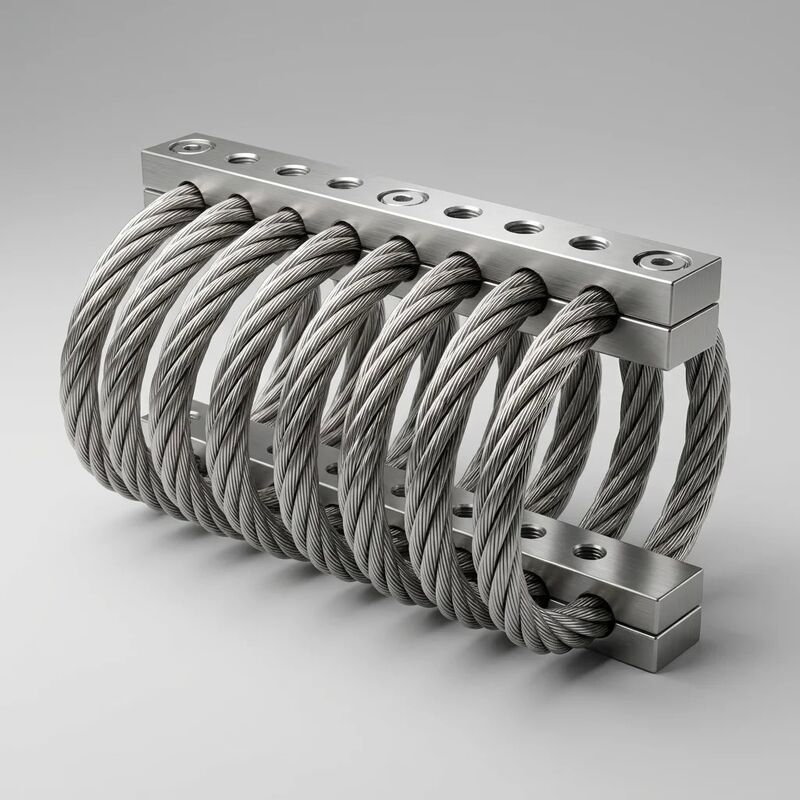

Izolatory lin stalowych składają się z bardzo wytrzymałej skrętki ze stali nierdzewnej przewleczonej przez pręty ustalające ze stopu aluminium, tworząc solidny zespół, który skutecznie tłumi zarówno wstrząsy, jak i wibracje w wielu osiach jednocześnie. JGX-2228D-960B należy do serii JGX-2228, linii do dużych obciążeń, przeznaczonej do zastosowań wymagających znacznej nośności w połączeniu z wyjątkową charakterystyką tłumienia. Dzięki odpornej na korozję, całkowicie metalowej konstrukcji, izolator ten pozostaje stabilny w środowisku i odporny na ekstremalne temperatury, chemikalia, oleje, ozon i zanieczyszczenia ścierne.

Niezawodna konstrukcja zapewniająca maksymalne bezpieczeństwo

JGX-2228D-960B opiera się na filozofii projektowania odpornego na awarie, w której każda pętla liny stalowej działa jako niezależny element nośny. Jeżeli w ciągu kilkudziesięciu lat eksploatacji jakakolwiek pojedyncza żyła drutu ulegnie zmęczeniu lub uszkodzeniu, pozostałe żyły i sąsiednie pętle w dalszym ciągu zapewniają pełną zdolność izolacji. Ta nadmiarowa architektura eliminuje ryzyko awarii w jednym punkcie i zapewnia nieprzerwaną pracę krytycznych urządzeń przemysłowych podczas ekstremalnych zdarzeń, takich jak aktywność sejsmiczna, awaria sprzętu lub przypadkowe obciążenie udarowe.

Stabilna sztywność dynamiczna w czasie

W przeciwieństwie do uchwytów z gumy elastomerowej, które wykazują pełzanie, odkształcenie po ściskaniu i stopniowe utwardzanie w wyniku utleniania i narażenia na działanie środowiska, całkowicie metalowy JGX-2228D-960B utrzymujespójne właściwości sztywności dynamicznejprzez cały okres jego eksploatacji. Kluczowe cechy wydajności obejmują:

• Brak pełzania i starzenia – właściwości mechaniczne pozostają niezmienne przez czas nieokreślony
• Wysokie tłumienie wewnętrzne – skutecznie rozprasza energię drgań w szerokim spektrum częstotliwości
• Doskonała łączona izolacja wstrząsów i wibracji – chroni wrażliwy sprzęt zarówno przed ciągłymi wibracjami o niskiej amplitudzie, jak i przejściowymi wstrząsami o wysokiej energii
• Szeroki zakres temperatur roboczych – działa niezawodnie od warunków arktycznych po środowiska przemysłowe o wysokiej temperaturze
• Odporny na czynniki chemiczne, wodę morską, ozon i promieniowanie UV – nadaje się do instalacji na morzu, przybrzeżnych i do przetwarzania chemicznego

W pełni konfigurowalne układy i wsparcie inżynieryjne

Każda instalacja ma unikalne ograniczenia przestrzenne i wymagania dotyczące wydajności. Xi'an Hoan zapewnia kompleksowe wsparcie inżynieryjne w celu dostosowania JGX-2228D-960B do konkretnego zastosowania:

• Opcje materiału pręta montażowego:Dostępna stal nierdzewna lub stop aluminium 6061-T6; pręty aluminiowe można zamówić w wersji anodowanej na biało (twardość standardowa) lub anodowanej na twardo (zwiększona twardość powierzchni dla środowisk ściernych)
• Konfiguracje montażowe:Obsługiwane są różne orientacje montażu, w tym montaż na podstawie, montaż z boku i układ kompresji pod kątem 45 stopni
• Niestandardowe wzory otworów:Rozstaw i średnicę otworów montażowych można modyfikować, aby dopasować je do istniejących rozmiarów sprzętu
• Dane techniczne liny stalowej:Można dostosować średnicę kabla, liczbę pętli i geometrię uzwojenia, aby zoptymalizować krzywą ugięcia obciążenia dla określonych wymagań dotyczących masy i częstotliwości
• Szybkie prototypowanie:Niestandardowe konfiguracje można szybko i ekonomicznie prototypować w celu oceny przed pełnym zaangażowaniem w produkcję

Dane techniczne – JGX-2228D-960B

Typowe zastosowania

Opcje obróbki powierzchni listwy montażowej

• Białe anodowanie:Standardowa obróbka powierzchni, która zwiększa twardość powierzchni aluminium, zachowując jednocześnie naturalny wygląd aluminium. Nadaje się do większości środowisk przemysłowych.
• Twarde anodowanie:Ulepszona obróbka powierzchni zapewniająca ciemniejsze wykończenie o znacznie większej twardości. Zalecany do zastosowań, w których występują cząstki ścierne, częste procedury spłukiwania lub problemy związane ze zużyciem mechanicznym.

Kluczowa charakterystyka

• Niezwykle wytrzymała konstrukcja o długiej żywotności
• Możliwość szybkiego i ekonomicznego prototypowania dla niestandardowych konfiguracji
• Szeroki wybór opcji montażu i montażu
• Ochrona przed wibracjami i wstrząsami we wszystkich osiach w jednym kompaktowym zestawie
• Zero wymagań konserwacyjnych – bez smarowania, bez regulacji, bez okresowej wymiany
• Odporne na środowisko – odporne na promieniowanie UV, ozon, wilgoć, mgłę solną i chemikalia przemysłowe

Informacje o firmie

Xi'an Hoan Microwave Co. Ltd. jest profesjonalnym producentem wibroizolatorów i uchwytów, dostarczającym najwyższej jakości rozwiązania w zakresie absorpcji energii i izolacji drgań dla sektorów przemysłowego, morskiego, energetycznego i komercyjnego na całym świecie. Założona w 2005 roku firma rozrosła się do ponad 500 pracowników, w tym ponad 100 ekspertów technicznych. Nasze portfolio produktów obejmuje izolatory lin stalowych, mocowania wibracyjne, amortyzatory cierne, amortyzatory i filtry LC. Obsługujemy klientów w 31 chińskich prowincjach i eksportujemy do ponad 25 krajów, wspierając aplikacje obejmujące silniki, wentylatory, wykrawarki, windy, sprężarki, sprzęt chemiczny, systemy kolejowe, mosty, konstrukcje wielkogabarytowe i sprzęt mechaniczny.

Skontaktuj się z nami już dziśaby omówić, w jaki sposób można dostosować JGX-2228D-960B, aby spełniał specyficzne wymagania dotyczące izolacji sprzętu, lub skonsultuj się z jednym z naszych inżynierów ds. zastosowań, aby uzyskać szczegółową propozycję techniczną.
