JGX-1598D-557B Wieloosiowy izolator udarowy do lin stalowych, umożliwiający wszechstronny montaż na różnorodnych platformach sprzętowych

JGX-1598D-557B — Jedna platforma izolatora, każde wyzwanie montażowe, pokrycie wszystkich sześciu osi

Projektanci sprzętu stoją przed ciągłym napięciem: rozwiązanie izolacyjne, które pasuje do wymiarów montażowych jednej maszyny, rzadko dostosowuje się do następnej. Różne układy śrub, asymetryczne obciążenia, ustawione pod kątem powierzchnie montażowe, ograniczenia związane z modernizacją – każda odmiana tradycyjnie wymaga innego numeru części izolatora. TheJGX-1598D-557BWibroizolator lin stalowych rozwiązuje ten problem za pomocą:konfigurowalna platforma montażowaobsługujący orientację pręt do pręta, pręt do płyty, nachylenie 45° i pionowo pod kątem 90° podczas dostarczaniazweryfikowana izolacja o 6 stopniach swobodyw każdej konfiguracji.

Wszechstronność montażu bez uszczerbku dla wydajności izolacji

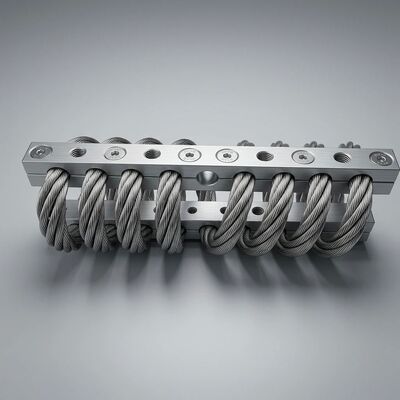

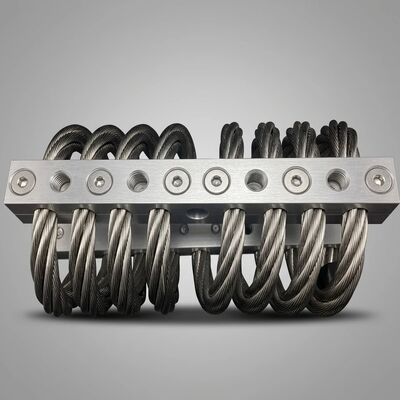

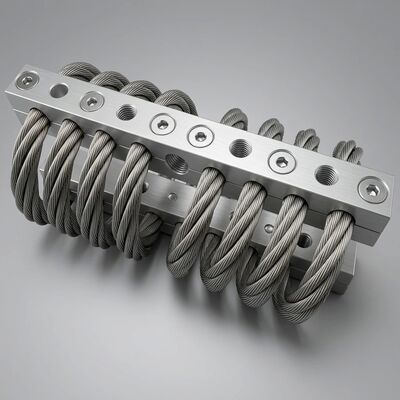

JGX-1598D-557B oddziela funkcję izolacji od interfejsu montażowego. U jego podstaw leży aElement liny spiralnej z 6 zwojamiwykonane ze stali nierdzewnej AISI 304 o grubości 8,0 mm, zakończone na obu końcach prętami zaciskowymi z aluminium 6061-T6. Same listwy zaciskowe służą jako uniwersalne adaptery montażowe: każda belka zawiera precyzyjnie obrobione szczeliny zorientowane pod wieloma kątami, akceptujące standardowe elementy złączne metryczne i calowe.

Dostępne układy montażowe z pojedynczej platformy izolatora:

• Standardowy pasek do paska:Stopki urządzenia mocowane są bezpośrednio do górnej belki zaciskowej; śruby dolnego pręta do fundamentu lub ramy nośnej. Domyślny układ dla nowych maszyn, w którym obie powierzchnie montażowe są równoległe i płaskie.
• Adapter pręt-płyta:Obrobiona maszynowo płyta podstawy przykręcana jest do dolnego pręta zaciskowego i zapewnia interfejs montowany na kołku. Dzięki temu izolator staje się zamiennikiem istniejących elastomerowych mocowań na kołki, bez konieczności modyfikowania podstawy urządzenia lub schematu wiercenia fundamentów.
• Montaż pod kątem 45 stopni:Kiedy wzbudzenie pierwotne pojawia się pod kątem do poziomu – co jest typowe dla silników wysokoprężnych w konfiguracji V, nachylonych napędów przenośników i nachylonych zespołów pomp – orientacja szczeliny pod kątem 45° wyrównuje główną oś podatności izolatora z dominującym wektorem drgań. Maksymalizuje to skuteczność izolacji w porównaniu do montażu prostopadłego.
• Orientacja pionowa 90 stopni:Do instalacji, w których przestrzeń pionowa jest ograniczona, ale dostępny jest prześwit poziomy. Listwy zaciskowe montuje się pionowo, utrzymując całkowitą wysokość montażową poniżej 150 mm, zachowując jednocześnie pełną zgodność wieloosiową.

Każda konfiguracja zachowuje tę samą nośność (statyczne 80 kg, wstrząs 120 kg na uchwyt) i tę samą charakterystykę izolacji 6-DOF. Producenci OEM sprzętu mogą standaryzować jedną serię izolatorów w całym swoim asortymencie, zmniejszając złożoność zakupów, kwalifikując jeden zestaw danych dotyczących wydajności i utrzymując wspólne zapasy części zamiennych.

Sprawdzona wydajność wieloosiowa

Spiralna geometria liny stalowej z natury zapewnia zgodność w każdym kierunku, ale wydajność JGX-1598D-557B byłascharakteryzowane ilościowowe wszystkich sześciu stopniach swobody poprzez oprzyrządowane testowanie wieloosiowe:

• Kompresja (oś Z):Ugięcie statyczne 4-12 mm w zakresie obciążenia 0-80 kg. Sztywność wzrasta nieliniowo wraz z ugięciem, zapewniając łagodną początkową reakcję w przypadku izolacji wibracji o małej amplitudzie ze stopniowo mocniejszym zabezpieczeniem przed wstrząsami o dużym przemieszczeniu.
• Naprężenie (odwrotna oś Z):Blokujący profil rowka listwy zaciskowej mechanicznie chwyta zakończenie liny stalowej, zachowując ciągłość konstrukcyjną pod wpływem sił wyporowych. Konwencjonalne konstrukcje z zaciśnięciem stwarzają ryzyko rozciągnięcia liny pod napięciem; Geometria rowka JGX-1598D-557B eliminuje ten rodzaj awarii.
• Ścinanie (osie X i Y):Podatność boczna uwzględnia poziome komponenty wzbudzenia wynikające z niewyważenia obrotowego, niewspółosiowości i sejsmicznego ruchu gruntu. Struktura cewki wygina się elastycznie i powraca do środka bez resztkowego przesunięcia.
• Roll, Pitch, Yaw (obrót wokół X, Y, Z):Różnicowe ugięcie w zespole cewki kompensuje ruch kątowy, chroniąc sprzęt o nierównomiernym rozkładzie masy lub niecentrycznych punktach mocowania przed przenoszeniem drgań skrętnych.

We wszystkich osiach,współczynnik wzmocnienia rezonansu pozostaje poniżej 3— co oznacza, że ​​nawet jeśli częstotliwość wzbudzenia pokrywa się dokładnie z częstotliwością własną systemu, izolator nie wzmacnia sygnału wejściowego. W przypadku maszyn obrotowych o zmiennej prędkości, które poddają się rezonansowi podczas każdego cyklu start-stop, ta cecha jest niezbędna dla długoterminowej niezawodności.

Zalety na poziomie systemu standardowej platformy izolatorów

Poza bezpośrednimi korzyściami w zakresie wydajności, zastosowanie JGX-1598D-557B w całej rodzinie sprzętu stwarza dodatkowe korzyści operacyjne:

• Uproszczenie części zamiennych:Jeden numer części izolatora obsługuje pompy, sprężarki, generatory i sprzęt pomocniczy. Sklepy zajmujące się konserwacją oferują mniej jednostek SKU, a technicy terenowi muszą znać tylko jedną procedurę instalacji.
• Przewidywalna wydajność:Zespoły inżynierów jednokrotnie oceniają charakterystykę ugięcia obciążenia i przenoszenia obciążenia JGX-1598D-557B, a następnie stosują zweryfikowane dane we wszystkich przyszłych projektach sprzętu. Każda nowa maszyna nie wymaga nowego programu kwalifikacji izolacji.
• Kompatybilność modernizacji:Opcja adaptera pręt-płyta pozwala JGX-1598D-557B zastąpić starzejące się mocowania elastomerowe w sprzęcie będącym w eksploatacji bez wiercenia nowych otworów w fundamencie lub modyfikowania podstaw sprzętu. Zespoły konserwacyjne mogą podnosić wydajność izolacji podczas planowanych przestojów bez modyfikacji strukturalnych.
• Globalna spójność dostaw:Jako produkt wykonany w całości z metalu, wyprodukowany zgodnie z kontrolowanymi specyfikacjami metalurgicznymi i wymiarowymi, JGX-1598D-557B zapewnia identyczną wydajność niezależnie od partii produkcyjnej lub miejsca przeznaczenia. Brak różnic w utwardzaniu w zależności od partii, jak ma to miejsce w przypadku formowanych wyrobów gumowych.

Kompleksowe dane techniczne

Gdzie platforma JGX-1598D-557B zapewnia maksymalną wartość

• Morskie systemy napędowe:Pojedyncza konfiguracja JGX-1598D-557B izoluje główne silniki napędowe, przekładnie redukcyjne i łożyska wałów w całej klasie statków. Adaptery typu pręt-płyta umożliwiają wymianę starszych mocowań w okresach suchego doku bez modyfikacji kadłuba.
• Rozproszone wytwarzanie energii:Agregaty prądotwórcze na olej napędowy i gaz ziemny o mocy od 50 kVA do 500 kVA korzystają z tej samej platformy izolatorów. Opcja szczeliny 45 stopni optymalizuje izolację w silnikach z blokiem V, w których pierwotne wzbudzenie jest ustawione pod kątem 45 stopni w stosunku do płaszczyzny poślizgu.
• Komórki automatyki fabrycznej:Podstawy robotów, podstawy bramowe typu „podnieś i umieść” oraz mocowania systemów wizyjnych korzystają z identycznych specyfikacji wydajności izolatorów. Zespoły konserwacyjne przechowują jeden numer części i stosują stałe wartości momentu obrotowego do montażu dla każdej maszyny w zakładzie.
• Lokomotywa i tabor:Pomocnicze zasilacze montowane pod ramą, zespoły sprężarek HVAC i szafy z elektroniką trakcyjną wytrzymują lata obciążeń udarowych wywołanych gąsienicami. Konfiguracja typu pręt do pręta z prętami zaciskowymi przykręcanymi na wylot utrzymuje napięcie wstępne pomimo ciągłych wibracji.
• Elektronika wiatrowa i słoneczna:Szafy inwerterowe i obudowy transformatorów w gondoli i instalacjach do montażu naziemnego narażone są na codzienne cykle temperatur przekraczające amplitudę 60°C. Całkowicie metalowy JGX-1598D-557B utrzymuje stałą sztywność od pustynnego południa do północy, bez dryftu termicznego, który jest plagą elastomerowych zamienników.

Skontaktuj się już teraz z naszym zespołem ds. aplikacjiz masą sprzętu, powierzchnią montażową i głównym kierunkiem wzbudzenia. Określimy optymalną konfigurację JGX-1598D-557B, dostarczymy potwierdzone dane dotyczące ugięcia obciążenia dla konkretnego punktu pracy i dostarczymy ofertę w ciągu jednego dnia roboczego.
