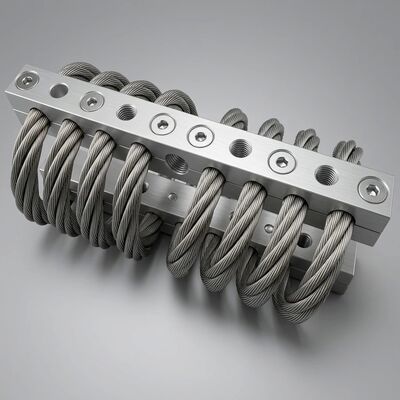

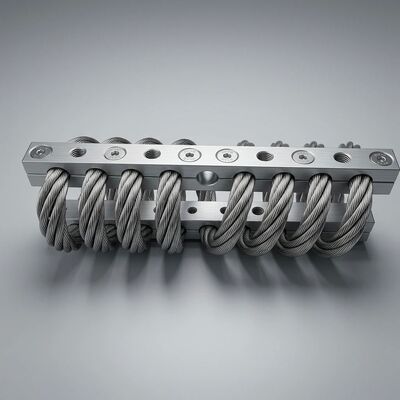

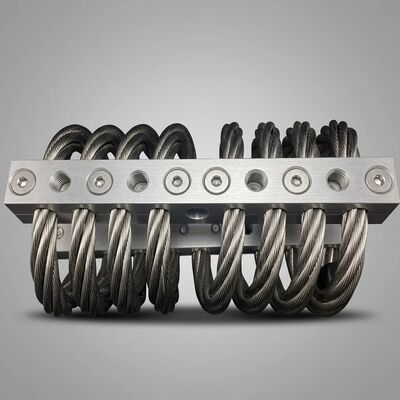

JGX-1598D-557B Całkowicie metalowy izolator wibracji liny drutowej wysokim tłumieniem tłumienie rezonancji dla trudnych środowisk

JGX-1598D-557B - Zaprojektowany do ciągłego użytku w środowiskach korozyjnych, wysokiej temperatury i wysokich wibracji

W przypadku awarii elementów izolacyjnych konsekwencje są kaskadowe: nieplanowane przestoje, uszkodzenia dodatkowego sprzętu, zagrożenia dla bezpieczeństwa i kosztowne wymiany awaryjne.JGX-1598D-557BIzolacja drutu drutowego od wibracji eliminuje te zagrożenia poprzezArchitektura całkowicie metalowaNie mogą się rozkładać tak jak elastomery i hydraulika.Węzeł z stali nierdzewnej AISI 304(prężnica 8,0 mm, konfiguracja spiralna 6-kubelkowa) iBloki do zaciskania ze stopu aluminium 6061-T6, każdy materiał w tym izolatorze został wybrany do nieokreślonej długości życia w agresywnej atmosferze przemysłowej.

Wybór materiału: dlaczego każdy element ma znaczenie

Stal nierdzewna AISI 304, stosowana w elementach liny drukowej, zawiera 18% chromu i 8% niklu, tworząc samorehabilitującą się pasywną warstwę tlenku chromu, która jest odporna na dziury,korozja w szczelinachTo ta sama rodzina stopów określona dla cysterny chemicznych, sprzętu przetwórczego farmaceutycznego,i infrastruktury przybrzeżnej, gdzie awaria materiału nie jest po prostu opcją.

Bloki do zaciskania ze stopu aluminium 6061-T6 zapewniają wyjątkowy stosunek siły do masy przy jednoczesnym zerowym ryzyku korozji galwanicznej.anodowanie kwasem siarkowympo obróbce, tworzenie warstwy tlenku aluminium o średnicy 15-25 mikronów, która zapewnia zarówno dodatkową ochronę przed korozją, jak i izolację elektryczną pomiędzy zamontowanym sprzętem a konstrukcją nośną.Ta bariera dielektryczna zapobiega drogi biegów błąkających, które w przeciwnym razie mogłyby przyspieszyć lokalizowaną korozję w interfejsie montażu.

Po wytworzeniu cały zespół liny z stali nierdzewnej otrzymujeElektrolizowaniektóre usuwają zanieczyszczenia powierzchniowe i mikro-pęknięcia z procesu rysunku.W rezultacie liniowo gładka powierzchnia minimalizuje przyczepność zanieczyszczeń i eliminuje mikroskopijne wzrosty napięć, gdzie szczeliny zmęczenia zazwyczaj rozpoczynają się w nieobrobionych produktach drutu.

Fizyka tłumienia: Jak JGX-1598D-557B rozprasza energię bez zużycia komponentów

Mechanizm tłumienia wewnątrz JGX-1598D-557B opiera się naCoulomb (suche tarcie) tłumieniePonieważ spółka spiralnej liny drukowej gięje się pod wibracjami,setki poszczególnych nici AISI 304 w liny ślizga się przeciwko sobie w punktach stykuKażdy mikroślizg przekształca niewielką ilość energii kinetycznej w znikome ciepło poprzez tarcie między powierzchniami.

Proces ten, powtarzany tysiące razy na sekundę w całym przekroju poprzecznym liny, dajezmierzony współczynnik tłumienia przekraczający 18%znacznie wyższy niż ~ 5-10% typowy dla nieuzbrojonych uchwytów elastomerowych.współczynnik tłumienia pozostaje stabilny przez dziesięciolecia ciągłej pracy.

Charakterystyka działania JGX-1598D-557B:

• Naturalny zakres częstotliwości:8-12 Hz, regulowany poprzez zmianę masy podtrzymanej w obrębie nominalnej obciążenia.
• Przekazywalność w rezonancji:Wskaźnik tłumienia > 18% ogranicza współczynnik wzmacniania rezonansu, zapobiegając niszczącemu powiększaniu, które wystąpiłoby z lekko tłumionymi systemami przechodzącymi przez ich naturalną częstotliwość.
• Wydajność izolacji:Gdy częstotliwość pobudzenia przekracza około 1,4 razy naturalną częstotliwość, transmisja spada poniżej jedności.
• Pojemność ładunkowa:Wykorzystuje się nieliniową krzywą sztywności, która zapewnia stopniowy opór, im mocniej urządzenie pcha, tym bardziej sztywny staje się izolator.zapobieganie gwałtownemu kontaktowi metalu z metalem podczas wstrząsów.

Wykonanie bezobsługowe zatwierdzone przez przyspieszone badania trwałości

Aby zweryfikować twierdzenie JGX-1598D-557B o trwałości bez konserwacji, jednostki produkcyjne poddawane są serii testów przyspieszonego starzenia:

• Spray solny ASTM B117:500+ godzin nieprzerwanej mgły 5% NaCl w temperaturze 35°C. Kontrola po ekspozycji nie wykazała żadnych dziur, zmniejszenia przekroju poprzecznego liny drutowej i żadnych zmian w załadunku wstępnym.Elektrolizowane wykończenie i funkcja metalurgiczna AISI 304 zgodnie z projektem.
• Cykl termiczny:1Zmiary współczynnika tłumienia i sztywności przed i po zmianie wykazują odchylenie w zakresie niepewności pomiaru (± 2%).Nie wykryto rozluźnienia przedobciążenia zacisku.
• Drgania wytrzymałościowe:10 milionów cykli przy 2-krotnym obciążeniu znamionowym przy 15 Hz. Badanie po zniszczeniu wykazuje polerowanie powierzchni kontaktowych nici drutu, ale zero zmierzalnego zużycia, pęknięcia z powodu zmęczenia lub ustawienia trwałego.
• Przeciążenie wstrząsowe:500 powtórzeń 3x znamionowego obciążenia statycznego stosowanego w osi kompresji, napięcia i cięcia.

Wyniki te potwierdzają to, co przewiduje zasada konstrukcji całkowicie metalowej: JGX-1598D-557B wymagabez planowanej konserwacji, bez smarowania, bez regulacji i bez okresowej wymianyprzez cały okres eksploatacji zabezpieczonego przez nią sprzętu.

Pełne specyfikacje działania

Sektory przemysłowe, w których JGX-1598D-557B eliminuje przestoje związane z izolacją

• Rafinerie petrochemiczne:API 610 pakiety pompowe i ślizgi kompresorów odśrodkowych działające w obszarach niebezpiecznych klasy I działu 2.Całkowicie metalowa konstrukcja nie niesie ze sobą ryzyka akumulacji ładunku statycznego i wytrzymuje okazjonalne rozpylanie węglowodorami bez opuchlizny lub zmiękczenia.
• Sprzęt podwodny i morski:Górne obudowy generatorów, moduły pomp podnoszących wodę morską i pakiety pomp pożarowych awaryjnych narażone na ciągłą atmosferę morską pełną soli.Elektropolityzowany AISI 304 zapewnia dziesięciolecia bezbłędnego użytkowania.
• Operacje wydobywcze:Podsycacze wyładowania pierwotnego kruszywa, wibrujące ekrany i izolacja napędu młynów SAG, w których szlifowany pył, rozpylacz wody i 24/7 działanie uniemożliwiają dostęp do konserwacji.Projekt bez konserwacji eliminuje planowane wyłączenia w celu inspekcji izolacji.
• Produkcja metali pierwotnych:Elektryczne wentylatory odprowadzania spalin z pieca łukowego, izolacja oscylacji ciągłego koła i izolacja z koła walcowania na gorąco przy trwałej temperaturze otoczenia przekraczającej 100 °C.Żaden elastomer nie może przetrwać w tym środowisku termicznym..
• Odsalanie i oczyszczanie wody:Izolacja pompy odwrotnej osmozy pod wysokim ciśnieniem w atmosferze podanej chlorem.Metallurgia AISI 304 jest odporna na korozję naprężeniową spowodowaną przez chlorydy w stężeniach znacznie większych niż te występujące w oczyszczalniach wody.

Poproś o wsparcie techniczne już dziśszczegółowej charakterystyki odchylenia obciążenia, rysunków 3D obudowy montażowej lub oferty konkurencyjnej JGX-1598D-557B.i geometria bloków zaciskowych są dostępne dla programów integracji OEM.
