JGX-1278D-310B Wieloosiowy izolator drgań wstrząsowych zapewniający ciągłą ochronę sprzętu z konstrukcją zabezpieczoną przed awariami

JGX-1278D-310B 6 - DOF wieloosiowy izolator z wbudowaną architekturą zabezpieczoną przed awariami

W rzeczywistości wibracje są rzadko jednokierunkowe.osi kompresji, napięcia, obrotowych, rozpiętości, przechylenia i cięciaRównocześnie.JGX-1278D-310BIzolacja wibracyjna z liny drutowej została zaprojektowana od podstaw dla tej wieloosiowej rzeczywistości, zapewniając skuteczną izolację wwszystkie sześć stopni swobody (6-DOF)Równie ważne jest, żekonstrukcja blokująca zabezpieczona przed awariamigwarantuje, że element liny drutowej nie może być oddzielony od bloków mocowania, nawet w warunkach przeciążenia, które zniszczyłyby konwencjonalne izolacje.

Sześć stopni wolności, jedno zintegrowane rozwiązanie

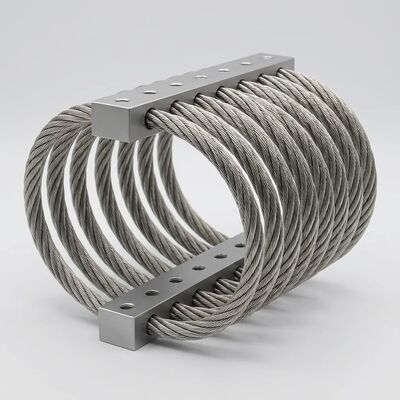

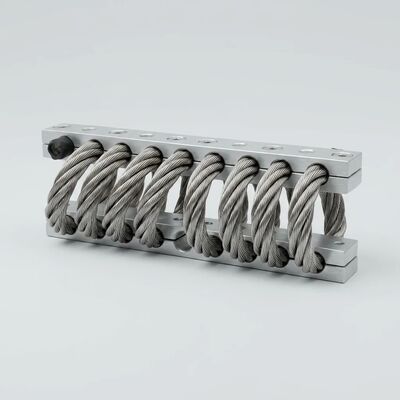

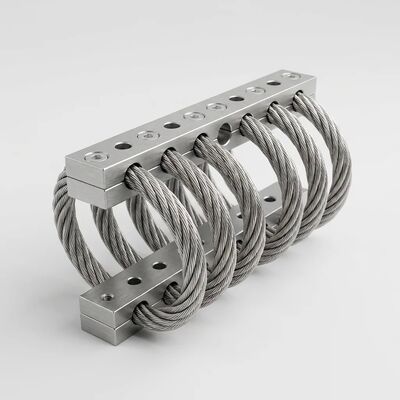

Każda jednostka JGX-1278D-310B wyposażona jest w precyzyjnie ukształtowaną spiralną pętlę liny drukowanej, wykonaną zWyroby z stali nierdzewnej AISI 304i zakotwiczone na obu końcach przezPręty do zaciskania ze stopu aluminium 6061-T6Geometria takiej konfiguracji ≈ 8 cewków sznurowych o średnicy 6,4 mm, zamontowanych na szczelinie pod kątem 45° ≈ tworzy charakterystykę sztywności nieliniowej, która stopniowo tworzy się sztywna pod rosnącym obciążeniem.Zachowanie to ma kluczowe znaczenie dla zastosowań, w których koegzystują wstrząsy i wibracje w stanie stacjonarnym:

• Oś kompresji:Pojemność ładunkowa do 50 kg statyczna, z zakresem odchylenia 3-8 mm zależnym od przedładowania
• Wyroby z włókien:Struktura spiralnej cewki przechyla się bocznie w kontrolowany sposób, absorbując energię poza ośmią bez wybierania się na dno
• Oś napięcia:Zaprojektowanie wzajemnie blokującej się pręty zapobiega wyciąganiu liny drutowej, utrzymując ciągłość strukturalną nawet wtedy, gdy zamontowane urządzenia doświadczają sił podnoszenia
• Tolerancja uderzeń:Przejściowe obciążenia wstrząsowe do75 kg na masęsą obsługiwane bez trwałej deformacji

Współczynnik wzmocnienia rezonansu jest utrzymywanyponiżej 3 w rezonancji, co oznacza, że izolator nie wzmacnia wibracji nawet wtedy, gdy częstotliwość pobudzenia zbiega się z naturalną częstotliwością systemu.

Bezpłatne dzięki zaprojektowaniu, a nie dodatkom

Konwencjonalne izolatory liny drutowej opierają się wyłącznie na tarciu i siłę przycisku, aby utrzymać element liny.W przypadku takich konstrukcji istnieje ryzyko poślizgu lub całkowitego odłączenia się sznurka.JGX-1278D-310B ma zupełnie inne podejście.

Pręty zaciskowe zawierająobrobiony profilem rowu włączającegoZamiast zależeć tylko od momentu obrotowego śruby, ta geometria tworzy pozytywny blokadę mechaniczną:Im mocniej się zaciska, tym silniej się blokuje.W rezultacieścieżka obciążenia zabezpieczona przed awariamiktóry utrzymuje izolację strukturalnie nienaruszoną niezależnie od kierunku lub wielkości przeciążenia.

Dodatkowe czynniki niezawodności wbudowane w JGX-1278D-310B:

• W konstrukcji wiązki wiązki zawiera setki pojedynczych przewodów AISI 304.pozostałe pręty nadal niosą obciążenie ̇nie ma jednego punktu awarii.
• 6061-T6 aluminiowe bloky zaciskowe są anodowane w celu izolacji elektrycznej i dodatkowej odporności na korozję, zapobiegając połączeniu galwanicznemu między różnymi metalami w wilgotnym lub morskim środowisku.
• Cały zespół został poddany cyklowi termicznemu od -40°C do +200°C bez zmian w obciążeniu wstępnym zacisku, co potwierdza konstrukcję zarówno dla instalacji w arktycznych regionach, jak i do montażu w przedziale silnika.

Zaprojektowane do najtrudniejszych cykli pracy na świecie

Wykorzystywane w najbardziej wymagających branżach

• Platformy naftowo-gazowe na morzu:Chronić skrzyni generatora, pakiety pomp i szafki sterujące przed łącznymi wibracjami wywołanymi falami i okazjonalnymi uderzeniami.
• Sprzęt wsparcia naziemnego w przestrzeni kosmicznej (GSE):Izolacja wrażliwych stanowisk testowych, urządzeń kalibracyjnych i naziemnych jednostek zasilania w obiektach utrzymania na lotnisku, w których niezawodność ma bezpośredni wpływ na harmonogramy bezpieczeństwa lotu
• Systemy awaryjne strefy sejsmicznej:Utrzymanie integralności konstrukcyjnej generatorów zapasowych i zestawów pomp pożarowych w regionach podlegających obciążeniu trzęsieniowemu; konstrukcja zabezpieczona przed awariami pozostaje aktywna nawet w przypadku wielokierunkowego ruchu ziemi
• Ciężkie prasy przemysłowe i linie pieczętowania:Wchłaniają powtarzające się wstrząsy o wysokiej amplitudzie od młotów kujących, maszyn do formowania wtryskowego i pras do drukowania metalu bez degradacji zmęczenia
• Stacje bazowe telekomunikacyjne:Chronić urządzenia radiowe umieszczone na dachu i wieży, systemy pozycjonowania anten i zapasowe regały baterii przed oscylacją wywołaną wiatrem i cyklami rozszerzania cieplnego

Skontaktuj się z naszym zespołem inżynierów już dziś.dla szczegółowej krzywej odchylenia obciążenia, niestandardowych rysunków wzoru montażu lub cytatu dla JGX-1278D-310B skonfigurowanego zgodnie z konkretnymi wymaganiami w zakresie izolacji wieloosiowej.
