JGX-1276D-233B Izolacja drutu z wiązki drutowej z nisko rezonansowym szczytem, dużą odchyleniem i ochroną przed wstrząsem 233kg

JGX-1276D-233B Izolator drutowy z wiązkami drutowymi: niski szczyt rezonansowy, duża ochrona przed wstrząsem odchylenia

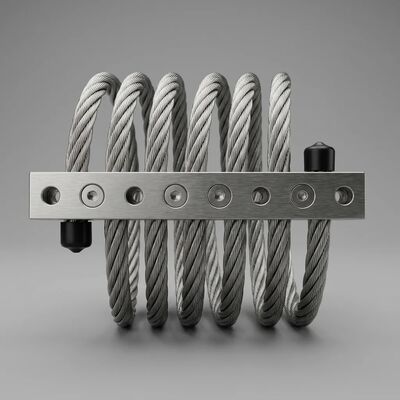

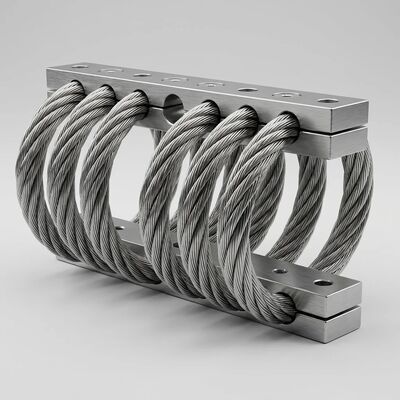

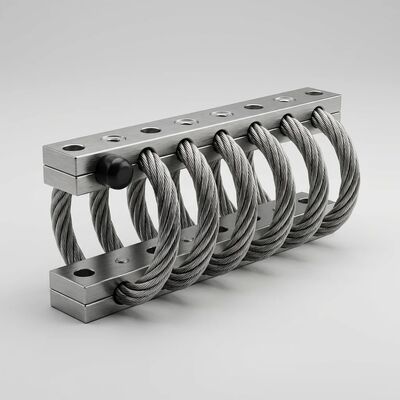

JGX-1276D-233B to silny izolator wibracji liny drutowej zaprojektowany w celu zapewnienia dwóch kluczowych atrybutów wydajności, które konwencjonalne mocowanie ma trudności z osiągnięciem jednocześnie:wyjątkowo niskie wzmocnienie szczytu rezonansowego i hojna zdolność odchylenia pod obciążeniem uderzeniowymZ liną ze stali nierdzewnej o średnicy 12,7 mm, uformowaną na 6 precyzyjnych cewkach i przeznaczoną do maksymalnego obciążenia statycznego 233 kg,ten izolator zapewnia najlepszą w swojej klasie ochronę dla urządzeń działających w wysokim szoku, środowiska o wysokich wibracjach.

Rozumienie szczytu rezonansu: dlaczego ma to znaczenie

Każdy izolator wibracyjny ma naturalną częstotliwość, na której rezonuje.1, 8:1, lub nawet wyższe ̇ przekształcając umiarkowane źródło wibracji w siłę niszczącą, która uszkadza czułe urządzenia.Konstrukcja sznurowej liny JGX-1276D-233B zasadniczo rozwiązuje ten problem dzięki swojej nieliniowej sztywności i właściwości tłumienia tarcia:

• Wzmocnienie rezonansowe poniżej 3:1:W przeciwieństwie do liniowych systemów tłumiących sprężyny, które wykazują ostre szczyty rezonansu,Progresywna krzywa sztywności JGX-1276D-233B i tarcie Coulomba pomiędzy pręty łączą się, aby spłaszczyć krzywę przenikalnościPrzy naturalnej częstotliwości izolatora wzmocnienie utrzymuje się poniżej 31, w porównaniu z 5-10:1 w przypadku typowych elastomerów o równoważnej obciążeniu.
• Rozpraszanie energii szerokopasmowej:Gdy linia drutowa odchyla się, poszczególne nici tarczą się w tysiące punktów mikro-kontaktowych.Ten rozproszony mechanizm tarcia przekształca energię kinetyczną wibracji w nieistotne ciepło w szerokim zakresie częstotliwości (10 Hz do 2000 + Hz), eliminując efektywność wąskiego pasma, która dotyka rozwiązań tłumiących z masą ustawioną i lepkimi.
• Brak wzmocnienia na wysokiej częstotliwości:Powyżej częstotliwości izolacji krzywa przenikalności gwałtownie spada i nadal maleje.i brak wysokiej częstotliwości przechodzenia przez trzęsienia, które występują powszechnie w izolatorach sprężynowych, gdy są pobudzane w harmonikach ich naturalnej częstotliwości.

Duża zdolność zgięcia: przetrwanie niespodziewanych zdarzeń

Ochrona sprzętu jest ostatecznie definiowana przez to, jak izolator działa w ekstremalnych warunkach, a nie przez nominalną pracę.Duża zdolność odchylenia JGX-1276D-233B zapewnia przetrwanie w najgorszym przypadku wstrząsu:

• Do 40% odchylenia bez uszkodzenia:Heliksa liny drukowanej może się skompresować lub rozciągać o do 40% nominalnej wysokości izolacji bez trwałej deformacji.Ta hojna odległość podróży pochłania energię uderzenia stopniowo, zamiast przenosić ją nagle do podwozia sprzętu..
• Progresywna krzywa obciążenia-odchylenia:Wraz ze wzrostem odchylenia, nici liny drutu stopniowo się zaciskają i łączą, tworząc reakcję sztywności, która naturalnie ogranicza maksymalną przebiegłość. This inherent snubbing behavior prevents hard bottoming-out that would otherwise transmit a secondary shock pulse to the payload—a critical safety feature for fragile electronics and precision instruments.
• Wielokierunkowa absorpcja wstrząsów:W przeciwieństwie do jednoosiowych amortyzatorów, które chronią tylko w jednym kierunku, geometria spiralna JGX-1276D-233B zapewnia dużą zdolność odchylenia jednocześnie w zakresie kompresji, napięcia i cięcia/roll.Jeden mocowanie obsługuje wstrząsy z dowolnego kierunku, uproszczenie projektowania systemu i zmniejszenie całkowitej liczby wymaganych izolatorów.
• Powtarzalna wydajność po przeciążeniu:Izolatory z liny drukowanej odzyskują pierwotną geometrię i właściwości tłumiące po zdarzeniach wstrząsowych, które trwale sprężają, rozdzierają lub delaminują montaże elastomowe.Ta powtarzalność ma zasadnicze znaczenie dla zastosowań poddawanych powtarzającym się obciążeniom uderzeniowym, od uderzeń sprzęgła kolejowego po odwrót prasy tłoczącej po uderzenie falą na wyposażeniu na statku..

Specyfikacje techniczne

Bary do mocowania: materiał i obróbka powierzchni

JGX-1276D-233B jest dostępny z dwoma materiałami do montażu, aby spełnić różne wymagania aplikacyjne.i wybór odpowiedniej konfiguracji zapewnia optymalne długoterminowe osiągi.

Opcje materiału:

• Wyroby z stali nierdzewnej:Maksymalna odporność na korozję i wytrzymałość konstrukcyjna, zalecane do instalacji zewnętrznych, środowisk morskich i ciężkich środowisk przemysłowych, w których pręty mocowe mogą być narażone na działanie zmian pogodowych,Spray solnyBary nierdzewne zapewniają również najwyższą siłę zatrzymywania przycisku w ciągu dziesięcioleci użytkowania.
• Wyroby z aluminium (6061-T6):Lekka alternatywa o doskonałym stosunku siły do masy, preferowana w zastosowaniach wrażliwych na wagę, w których liczy się każdy kilogram, takich jak platformy lotnicze, urządzenia mobilne,i systemy transportowe.

Wybór obróbki powierzchni prętów aluminiowych:

• Anodowanie białe:Standardowa obróbka powierzchniowa, która zwiększa naturalną twardość aluminium, zachowując jednocześnie jego metalowy wygląd.Odpowiednie do ogólnych środowisk przemysłowych o normalnej wilgotności i temperaturzeZapewnia skuteczną ochronę przed utlenianiem powierzchni i niewielkim obrażeniem.
• Anodowanie twarde:Specjalistyczna obróbka, która tworzy znacznie grubszą i twardszą warstwę tlenku na powierzchni aluminium.co czyni go preferowanym wyborem w instalacjach narażonych na działanie kurzu ściernego, częste obsługiwanie lub kontakt mechaniczny podczas prac konserwacyjnych urządzeń.

Kluczowe cechy izolatorów liny drutowej WNRLN

• Bez ślizgania się i starzenia się przez całe życie
• Wysokie wewnętrzne tłumienie bez zależności od płynu lub gazu
• Niezwykle szeroki zakres temperatury roboczej (-70°C do +260°C)
• Szeroki zakres konfiguracji montażu i możliwości montażu
• Szybkie i ekonomiczne tworzenie prototypów dla specyfikacji indywidualnych
• Wyjątkowo wytrzymała konstrukcja z wieloletnią żywotnością
• Doskonała izolacja zderzeniowa i wibracyjna w jednej jednostce
• Nie podlega działaniu środków chemicznych, wody morskiej, ozonu, promieni UV i rozpuszczalników przemysłowych

Aplikacje wymagające niskiego rezonansu i wysokiego odchylenia

• Izolacja sejsmiczna dla infrastruktury krytycznej:Chronić półki serwerów, szafki komunikacyjne i systemy zasilania awaryjnego w regionach zagrożonych trzęsieniami ziemi.Duża zdolność odchylenia umożliwia przesunięcie sejsmiczne, podczas gdy niskie wzmocnienie rezonansowe zapobiega uszkodzeniu sprzętu podczas niskiej częstotliwości ruchu na ziemi.
• Mobilne zestawy generatorów i pomp:Izolacja generatorów wysokoprężnych, silników hydraulicznych i ruchomych systemów pompowych podczas transportu przed wstrząsami i wibracjami wywołanymi przez drogę,przy zapewnieniu stabilnego mocowania podczas pracy stacjonarnej.
• Systemy sygnalizacji kolejowej i urządzenia przytorowe:Ochrona wrażliwych przekaźników sygnalizacyjnych, liczników osi i węzłów komunikacyjnych przed połączonymi skutkami wibracji pociągu przechodzącego obok, uderzeniem kości kolejowej i obciążeniem wstrząsowym pojazdu konserwacyjnego.
• Ciężkie maszyny przemysłowe:Wyposażenie w silnik, w którym w każdym cyklu pracy generowany jest impuls uderzeniowy o wysokiej energii.Niskie wzmocnienie rezonansowe uniemożliwia samo izolacji stać się wzmacniaczem wibracji przy określonych prędkościach pracy.
• Systemy HVAC i chłodnicze na konstrukcjach podwyższonych:W przypadku instalacji chłodziarzy i urządzeń obsługujących powietrze na dachach lub na podłodze pomiędzypalcowym wibracje związane z budynkiem mogą powodować rezonans budynku.JGX-1276D-233B's szerokospektralne tłumienie zapobiega temu, przy jednoczesnym uwzględnieniu ruchu wywołanego wiatrem i rozszerzenia termicznego.
• Wyposażenie statków morskich i platform morskich:Ochrona elektroniki nawigacyjnej, systemów radarowych i sprzętu mechanicznego przed połączonym wstrząsem uderzenia fali, kawitacji śmigła,i wibracji silnika, w których jednoczesne duże odchylenie i niski rezonans nie są przedmiotem negocjacji w zakresie niezawodności eksploatacyjnej.

Porównanie wydajności: liny drutowe i tradycyjne izolatory

Zapewnienie jakości i badania

Każdy JGX-1276D-233B jest poddawany 100% weryfikacji wymiarowej i badaniu dynamicznym partii próbkowej na stole elektrodynamicznego wstrząsacza.charakterystyki obciążenia i odchylenia są mierzone na wielu poziomach kompresji w celu potwierdzenia zgodności z nominalną pojemnościąCała produkcja odbywa się zgodnie z certyfikowanym systemem zarządzania jakością ISO 9001:2015 z pełną identyfikowalnością partii materiału od szpule sznurowej do gotowego izolatora.

Informacje o spółce

WNRLN jest profesjonalnym producentem izolacji wibracyjnych i montaży, dostarczając najwyższej jakości rozwiązania w zakresie absorpcji energii i izolacji wibracyjnej dla przemysłu, handlu,i zastosowań w zakresie urządzeń ciężkichNasza gama produktów obejmuje izolatory liny drukowej, uchwyty wibracyjne, amortyzatory tarcia, amortyzatory i powiązane komponenty.

Z dziesięcioleciami doświadczenia inżynieryjnego, obsługujemy klientów na krajowych i międzynarodowych rynkach dla zastosowań w silnikach, wentylatorów, sprężarkach, pompach, windy, sprzęcie chemicznym,systemy kolejowe, sprzętu mechanicznego, budownictwa na dużą skalę, wytwarzania energii i statków morskich.Nasz wewnętrzny zespół inżynierów zapewnia szybkie prototypowanie i niestandardowe usługi projektowania w celu spełnienia specyficznych wymagań projektu.

Skontaktuj się z nami, aby dowiedzieć się, jak nasze rozwiązania izolacyjne mogą zwiększyć niezawodność i żywotność urządzeń.skontaktuj się z jednym z naszych upoważnionych przedstawicieli w celu uzyskania lokalnego wsparcia technicznego i szybkiej dostawy.

Skontaktuj się z zespołem inżynierów aplikacji, aby omówić Twoje wymagania dotyczące izolacji od wstrząsów i wibracji.i środowiska wstrząsowo-wibracyjnego dla indywidualnych zaleceń i analizy przenikalności.
