JGX-0958D-138A Izolacja drutu drutowego od wibracji Wyższa odporność na korozję Precyzyjne urządzenia UAV Gimbal

JGX-0958D-138A Odporny na korozję izolator drgań lin stalowych do sprzętu precyzyjnego i przegubów UAV

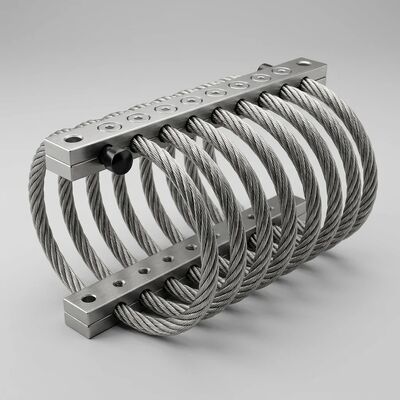

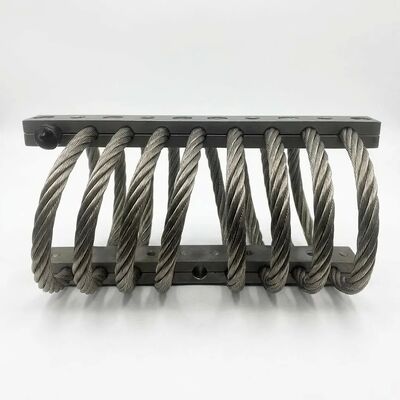

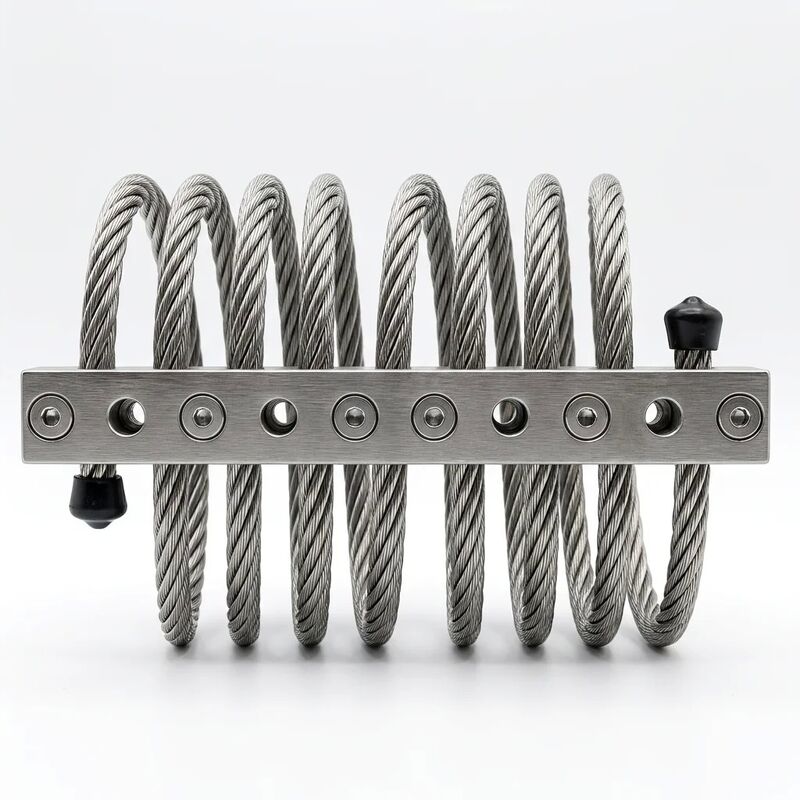

JGX-0958D-138A to najwyższej klasy wibroizolator linowy, zaprojektowany specjalnie do zastosowań, w których odporność na korozję, długoterminowa stabilność i precyzyjna kontrola wibracji nie podlegają negocjacjom. Zbudowany z liny stalowej ze stali nierdzewnej 316L klasy morskiej o średnicy 9,5 mm w konfiguracji 8 zwojów i wytrzymujący maksymalne obciążenie statyczne 138 kg, izolator ten zapewnia dziesięciolecia bezobsługowej pracy nawet w nadmorskich atmosferach obciążonych solą, w środowiskach tropikalnych o wysokiej wilgotności i agresywnych chemicznie warunkach przemysłowych.

Doskonała odporność na korozję i starzenie

Sercem długowieczności JGX-0958D-138A jest bezkompromisowy dobór materiałów i obróbka powierzchni:

• Lina stalowa ze stali nierdzewnej 316L klasy morskiej:Niskowęglowy wariant stali nierdzewnej 316 zapewnia zwiększoną odporność na korozję międzykrystaliczną po spawaniu lub wystawieniu na działanie wysokiej temperatury. Zawartość molibdenu (2-3%) zapewnia wyjątkową odporność na korozję wżerową i szczelinową w środowiskach bogatych w chlorki – co stanowi kluczową przewagę nad standardową stalą nierdzewną 304 w zastosowaniach przybrzeżnych i morskich.
• Wykończenie powierzchni elektropolerowane:Każdy zespół liny stalowej poddawany jest elektropolerowaniu – procesowi elektrochemicznemu, który usuwa niedoskonałości powierzchni, mikrozadziory i osadzone zanieczyszczenia na poziomie mikroskopowym. Powstała lustrzanie gładka powierzchnia minimalizuje miejsca inicjacji korozji i zmniejsza wychwytywanie cząstek stałych, osiągając ponad 1000 godzin odporności na mgłę solną zgodnie z testami ASTM B117.
• Zerowa degradacja polimeru:Ponieważ nie ma elementów gumowych, elastomerowych ani plastikowych, po prostu nie ma nic, co mogłoby z czasem pęknąć, usztywnić, pęcznieć lub rozwarstwiać się. Skuteczność tłumienia izolatora pozostaje stała przez cały okres jego użytkowania, eliminując okresowe cykle wymiany wymagane w przypadku konwencjonalnych mocowań.
• Ograniczanie korozji galwanicznej:W przypadku zastosowania prętów montażowych ze stopu aluminium, opatentowana bariera izolacyjna zapobiega bezpośredniemu kontaktowi stali nierdzewnej z aluminium, eliminując ryzyko korozji galwanicznej pomiędzy różnymi metalami w obecności elektrolitów (woda deszczowa, mgła morska, roztwory czyszczące).

Zaprojektowane specjalnie do sprzętu precyzyjnego

Precyzyjne instrumenty wymagają izolacji wibracji, która nie wprowadza własnych artefaktów. Nieliniowa krzywa sztywności JGX-0958D-138A i mechanizm tłumienia oparty na tarciu zapewniają wyraźne korzyści w przypadku wrażliwych ładunków:

• Czułość przy niskiej amplitudzie:Konstrukcja skręconej liny stalowej zapewnia skuteczną izolację nawet przy amplitudach przemieszczeń poniżej milimetra, chroniąc ustawienie optyczne, ścieżki wiązki laserowej i pomiary interferometryczne przed zakłóceniami mikrowibracji.
• Tłumienie szerokopasmowe bez wzmocnienia rezonansowego:W przeciwieństwie do tłumików o dostrojonej masie, które wzmacniają wibracje o częstotliwościach innych niż projektowe, tłumienie cierne w JGX-0958D-138A rozprasza energię w szerokim spektrum częstotliwości (zwykle od 10 Hz do 2000+ Hz) bez wprowadzania wtórnych szczytów rezonansowych.
• Brak podpisu magnetycznego:W pełni austenityczna konstrukcja ze stali nierdzewnej 316L jest niemagnetyczna w stanie wyżarzonym, co zapewnia zerową interferencję z instrumentami wrażliwymi magnetycznie, takimi jak mikroskopy elektronowe, sprzęt pomocniczy do rezonansu magnetycznego i precyzyjne czujniki pola magnetycznego.
• Minimalne odgazowanie:Całkowicie metalowa, bezsmarowa konstrukcja eliminuje emisję lotnych związków organicznych (LZO), dzięki czemu izolator nadaje się do stosowania w środowiskach pomieszczeń czystych, systemach próżniowych i obudowach przyrządów optycznych, gdzie kontrola zanieczyszczeń ma kluczowe znaczenie.

Zoptymalizowany pod kątem stabilizacji gimbala UAV

Platformy do obrazowania lotniczego stwarzają wyjątkowe wyzwania w zakresie izolacji wibracji: izolator musi tłumić wibracje silnika i śmigła o wysokiej częstotliwości, pozostając jednocześnie wystarczająco sztywnym, aby zachować kontrolę nad przegubem Cardana. JGX-0958D-138A rozwiązuje ten problem za pomocą:

• Nieliniowa progresywna sztywność:Podczas normalnej pracy przegubu Cardana (małe ugięcie) lina stalowa zapewnia miękką początkową sztywność sprężyny, która skutecznie oddziela wibracje o wysokiej częstotliwości. Podczas agresywnych manewrów w locie lub uderzeń podczas lądowania (duże ugięcie) sztywność wzrasta stopniowo, aby ograniczyć wychylanie się gimbala i zapobiec kontaktowi z konstrukcją.
• Izolacja wieloosiowa w jednym urządzeniu:Pojedynczy uchwyt JGX-0958D-138A zapewnia jednoczesną izolację w kierunkach ściskania, rozciągania i ścinania/rolki. Upraszcza to konstrukcję wspornika montażowego gimbala w porównaniu z systemami wymagającymi oddzielnych izolatorów dla każdej osi.
• Wydajność stabilna temperaturowo:Operacje UAV obejmują środowiska od pustynnego upału po zimno na dużych wysokościach. Całkowicie metalowy izolator zachowuje identyczne właściwości tłumienia w zakresie od -70°C do +260°C, podczas gdy mocowania elastomerowe mogą usztywnić się o 300-500% w niskich temperaturach, poważnie pogarszając jakość stabilizacji obrazu gimbala.
• Lekka integracja:W przypadku konfiguracji z prętami montażowymi ze stopu aluminium 6061-T6 ciężar izolatora jest zminimalizowany bez poświęcania nośności, pomagając operatorom UAV zmaksymalizować alokację ładunku dla kamer, czujników i akumulatorów.

Dane techniczne

Polecane aplikacje

• Zdjęcia lotnicze i gimbale z dronów:Stabilizuj kamery kinowe, ładunki termowizyjne, skanery LiDAR i czujniki wielospektralne na platformach wielowirnikowych i stałopłatach UAV. Odporna na korozję konstrukcja wytrzymuje badania wybrzeża i warunki tropikalne.
• Systemy optyczne i laserowe:Izoluj interferometry laserowe, ławy optyczne, mocowania teleskopów i sprzęt do spektroskopii od wibracji budynków, hałasu wywołanego HVAC i zakłóceń związanych z ruchem kroków w warunkach laboratoryjnych i obserwatoriów.
• Sprzęt do produkcji półprzewodników:Chroń stacje kontroli płytek, systemy wyrównywania litografii i roboty typu pick-and-place przed wibracjami otoczenia, które mogą powodować błędy pozycjonowania w skali nano.
• Medyczne instrumenty diagnostyczne:Zapewniają stabilne mocowanie czułego sprzętu do obrazowania, w tym elementów suwnicy tomografu komputerowego, systemów pozycjonowania przetworników ultradźwiękowych i laboratoryjnych urządzeń analitycznych, w których wibracje mogą obniżyć dokładność pomiaru.
• Elektronika morska i nawigacja:Chroń jednostki nawigacyjne GPS/INS, stojaki do przetwarzania sonarów, terminale komunikacji satelitarnej i elektronikę mostka na statkach komercyjnych przed wibracjami wywołanymi przez silnik i uderzeniami fal.
• Stacje monitoringu przybrzeżnego i morskiego:Chroń czujniki sejsmiczne, radary pogodowe i instrumenty do monitorowania środowiska w zasolonej atmosferze przybrzeżnej, gdzie konwencjonalne mocowania korodują w ciągu kilku miesięcy.
• Przetwórstwo spożywcze i farmaceutyczne:Całkowicie metalowa, pozbawiona szczelin, elektropolerowana powierzchnia spełnia rygorystyczne wymagania higieniczne. Żadne cząstki gumy, plastyfikatory ani powłoki nie mogą zanieczyścić środowiska produkcyjnego – idealne rozwiązanie do podajników wibracyjnych, maszyn napełniających i izolacji tabletkarek.

Długoterminowa propozycja wartości

Chociaż początkowy koszt zakupu elektropolerowanego izolatora lin stalowych 316L może przewyższać koszt konwencjonalnego mocowania elastomerowego, obliczenie całkowitego kosztu posiadania zdecydowanie faworyzuje rozwiązanie w całości wykonane z metalu, biorąc pod uwagę:

• Wyeliminowane koszty wymiany:Brak zaplanowanych okresów wymiany mocowania — JGX-0958D-138A to komponent, który można zamontować i zapomnieć.
• Krótszy czas przestojów:Sprzęt pozostaje sprawny bez przestojów w celu kontroli i wymiany mocowania, co ma kluczowe znaczenie dla gałęzi przemysłu wymagających ciągłego przetwarzania i zdalnych instalacji bezobsługowych.
• Korzyści z ubezpieczenia i zgodności:Całkowicie metalowa konstrukcja ognioodporna może korzystnie wpłynąć na ocenę bezpieczeństwa pożarowego obiektu i obliczenie składki ubezpieczeniowej, szczególnie w zamkniętych pomieszczeniach maszynowych.
• Stała jakość produktu:Stabilne mocowanie sprzętu przekłada się na stałe tolerancje produkcyjne, mniej odrzutów i przewidywalne wyniki metrologiczne na przestrzeni lat produkcji.

Dostosowanie i wsparcie inżynieryjne

Nasz zespół inżynierów ds. zastosowań może dostosować serię JGX-0958 do Twoich konkretnych potrzeb. Typowe dostosowania obejmują dostosowaną liczbę cewek dla zmodyfikowanych zakresów obciążenia, niestandardowe układy otworów montażowych, zintegrowane ograniczniki i specjalistyczną obróbkę powierzchni dla ekstremalnych środowisk chemicznych. Skontaktuj się z nami, przedstawiając swoje wymagania w celu oceny wykonalności i szybkiej wyceny prototypu.

Już dziś poproś o propozycję techniczną. Uwzględnij masę sprzętu, powierzchnię montażową, spektrum częstotliwości wibracji i warunki środowiskowe, aby w ciągu 48 godzin otrzymać dostosowaną rekomendację.
