JGX-0958D-138A Całkowicie metalowy izolator wibracji liny drutowej o wysokim obciążeniu statycznym Konstrukcja kompaktowa Ekstremalne środowisko

JGX-0958D-138A Całkowicie metalowy izolator drgań lin stalowych

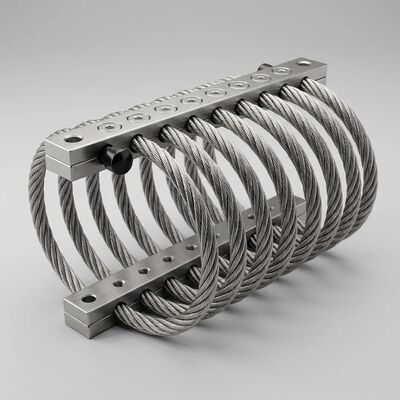

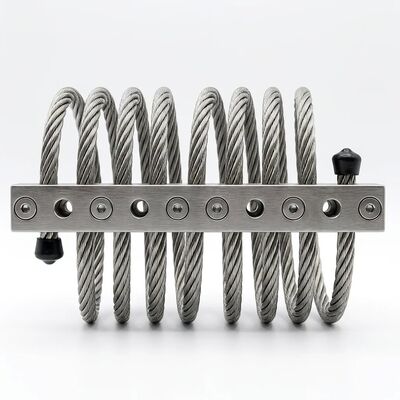

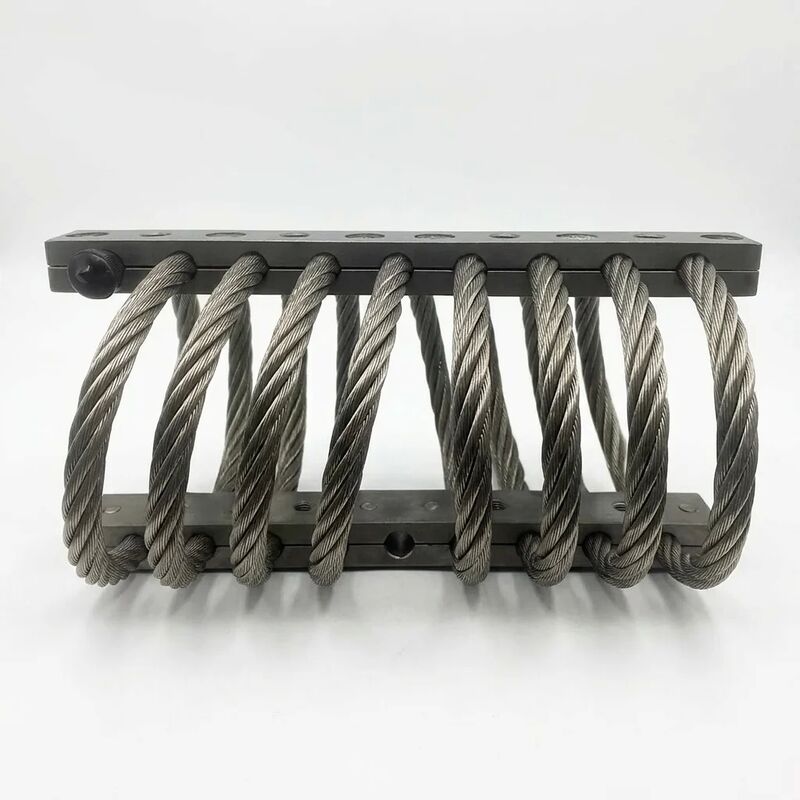

JGX-0958D-138A to wytrzymały wibroizolator linowy o dużej wytrzymałości, wykonany w całości z metalu, zaprojektowany tak, aby zapewniać niezawodną ochronę przed wstrząsami i wibracjami w najbardziej wymagających środowiskach przemysłowych na świecie. Wyposażony w linę stalową ze stali nierdzewnej o średnicy 9,5 mm nawiniętą na 8 precyzyjnie uformowanych cewek i zabezpieczoną prętami zaciskowymi ze stopu aluminium o wysokiej wytrzymałości, izolator ten wytrzymuje maksymalne obciążenie statyczne 138 kg na uchwyt, zachowując jednocześnie wyjątkowo kompaktową powierzchnię.

Dlaczego konstrukcja całkowicie metalowa ma znaczenie

W przeciwieństwie do konwencjonalnych uchwytów gumowych lub elastomerowych, które z czasem ulegają degradacji, JGX-0958D-138A nie zawiera żadnych materiałów organicznych. Każdy element — od spirali liny stalowej po pręty ustalające — jest wykonany z metalu. To oznacza:

• Zero pełzania lub starzenia się:Brak zmęczenia materiału, brak odkształcenia po ściskaniu i brak utwardzania w wyniku wieloletniej ciągłej pracy. Izolator działa identycznie pierwszego i dziesiątego dnia.
• Ekstremalna tolerancja temperaturowa:Możliwość pracy w zakresie od -70°C do +260°C bez żadnych zmian w charakterystyce tłumienia. Nadaje się do instalacji arktycznych, komór silnika, sprzętu odlewniczego i pustynnych pól słonecznych.
• Odporność chemiczna:Odporne na płyny hydrauliczne, paliwa, smary, ozon, promieniowanie UV, mgłę solną i przemysłowe środki czyszczące – substancje, które szybko niszczą mocowania gumowe.
• Kompatybilny z promieniowaniem i próżnią:Całkowicie metalowa konstrukcja wytrzymuje środowiska, w których polimery wydzielają gaz lub stają się kruche, dzięki czemu nadaje się do komór próżniowych i zastosowań na dużych wysokościach.

Wysoka nośność statyczna w kompaktowej formie

Dzięki obciążeniu statycznemu wynoszącemu 138 kg na uchwyt w jednym kompaktowym urządzeniu, JGX-0958D-138A oferuje wyjątkowy stosunek obciążenia do rozmiaru. Pozwala to inżynierom określić mniejszą liczbę izolatorów na instalację, zmniejszając złożoność systemu, wagę i koszt. Geometria 8 zwojów równomiernie rozkłada obciążenia ściskające, rozciągające i ścinające na pasma liny stalowej, zapewniając stałą wydajność w warunkach obciążenia wieloosiowego.

Obciążenia dynamiczne do 70 kg są skutecznie tłumione dzięki mechanizmowi rozpraszania energii opartemu na tarciu, właściwemu dla liny stalowej: gdy izolator ugina się, poszczególne pasma ocierają się o siebie, przekształcając energię drgań kinetycznych w znikome ciepło bez konieczności stosowania płynu, gazu lub zewnętrznego źródła zasilania.

Zaprojektowane do trudnych warunków pracy

Opcje konfiguracji listwy montażowej

JGX-0958D-138A jest dostępny z dwoma materiałami prętów montażowych, aby spełnić różne wymagania aplikacji:

• Pręty ze stali nierdzewnej:Maksymalna odporność na korozję i wytrzymałość. Zalecany do platform offshore, statków morskich, zakładów przetwórstwa chemicznego i instalacji zewnętrznych narażonych na długotrwałe działanie czynników atmosferycznych.
• Pręty ze stopu aluminium (6061-T6):Lekka alternatywa o doskonałym stosunku wytrzymałości do masy. Dostępne w wersji anodowanej na biało do ogólnych zastosowań przemysłowych lub anodowanej na twardo w celu zwiększenia twardości powierzchni i odporności na zużycie w środowiskach o wysokiej ścieralności.

Typowe zastosowania przemysłowe

JGX-0958D-138A doskonale sprawdza się w ciężkich warunkach przemysłowych, gdzie niezawodność sprzętu bezpośrednio wpływa na czas sprawności operacyjnej:

• Systemy HVAC i sprężarki:Odizoluj duże odśrodkowe agregaty chłodnicze, sprężarki tłokowe i centrale wentylacyjne od konstrukcji budynków, aby zapobiec przenoszeniu drgań i zmęczeniu konstrukcji.
• Sprzęt do wytwarzania energii:Chroń zespoły prądotwórcze, pomocnicze układy turbin i szafy rozdzielcze przed wibracjami samoindukowanymi i zewnętrznymi zdarzeniami sejsmicznymi.
• Ciężkie maszyny i prasy:Zmniejsz siły przenoszone z pras do tłoczenia, wtryskarek i centrów obróbczych CNC na hale produkcyjne i przyległy sprzęt precyzyjny.
• Sprzęt górniczy i kamieniołomowy:Wytrzymują pył ścierny, wilgoć i ciągłe obciążenia udarowe na przesiewaczach wibracyjnych, kruszarkach i układach napędowych przenośników.
• Kolej i transport:Izoluj przytorowe szafy sygnalizacyjne, obudowy elektroniki pokładowej i sprzęt podpodłogowy przed wibracjami i uderzeniami powodowanymi przez szyny.
• Systemy offshore i morskie:Chroń elektronikę nawigacyjną, stojaki komunikacyjne i systemy mechaniczne na statkach komercyjnych i platformach przybrzeżnych przed ruchem wywołanym falami i wibracjami silnika.
• Przemysłowe stacje pomp:Tłumią wibracje powodowane przez duże pompy odśrodkowe i tłokowe stosowane w uzdatnianiu wody, rurociągach naftowych i gazowych oraz w transporcie chemikaliów.

Zalety wydajności w porównaniu z mocowaniami elastomerowymi

• Przewidywalna żywotność bez degradacji:Podczas gdy gumowe mocowania podlegają stopniowej degradacji mięknięcia, a następnie twardnienia, co wymaga okresowej wymiany, JGX-0958D-138A utrzymuje stałą sztywność i współczynniki tłumienia przez czas nieokreślony.
• Nie jest wymagane uszczelnienie środowiskowe:W przeciwieństwie do amortyzatorów wypełnionych płynem, które stwarzają ryzyko wycieku, lub elastomerów wymagających butów ochronnych przed promieniowaniem UV i chemikaliami, konstrukcja wykonana w całości z metalu jest z natury odporna na ataki środowiskowe.
• Skuteczność w szerokim zakresie częstotliwości:Nieliniowa charakterystyka sztywności liny stalowej zapewnia skuteczną izolację w szerszym spektrum częstotliwości w porównaniu z liniowymi elastycznymi mocowaniami, w tym tłumienie hałasu przenoszonego przez konstrukcje o wysokiej częstotliwości.
• Odporność na ogień:Całkowicie metalowa konstrukcja eliminuje obciążenie ogniowe i toksyczny dym powstający w wyniku spalania gumowych mocowań, co jest kluczowym czynnikiem bezpieczeństwa w zamkniętych pomieszczeniach maszynowych i zastosowaniach w tunelach.

Szybkie prototypowanie i dostosowywanie

Potrzebujesz wariantu o różnej obciążalności, liczbie cewek lub rozstawie otworów montażowych? Nasz wewnętrzny zespół inżynierów może zmodyfikować konstrukcję serii JGX-0958, aby dokładnie dopasować ją do Twoich specyfikacji. Dzięki możliwościom szybkiego prototypowania próbki niestandardowych konfiguracji można pobrać w ciągu 2–3 tygodni, co umożliwia szybką realizację projektu bez uszczerbku dla rygoru walidacji.

Zapewnienie jakości

Każde urządzenie JGX-0958D-138A przed wysyłką przechodzi 100% kontrolę wymiarową i testy dynamiczne partii próbnej. Produkcja odbywa się w ramach systemów zarządzania jakością posiadających certyfikat ISO 9001:2015 z pełną identyfikowalnością materiału od szpuli liny surowej do gotowego izolatora.

Skontaktuj się z naszym zespołem inżynierów ds. zastosowań już dziś, aby omówić wymagania dotyczące izolacji drgań lub poprosić o arkusz danych technicznych z krzywymi obciążenia i ugięcia dla konkretnej konfiguracji obciążenia.
