JGX-0956D-104A Premium Wire Rope Vibration Isolator Resonance Noise Control dla maszyn przemysłowych

JGX-0956D-104A Wibroizolator linowy — Inżynieria materiałowa i właściwości akustyczne

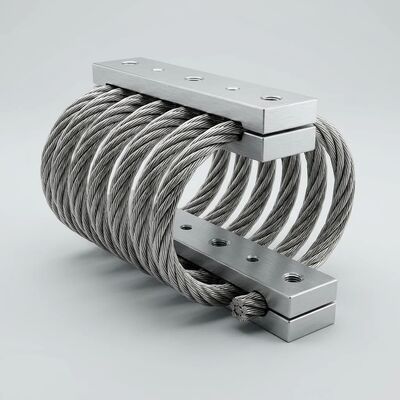

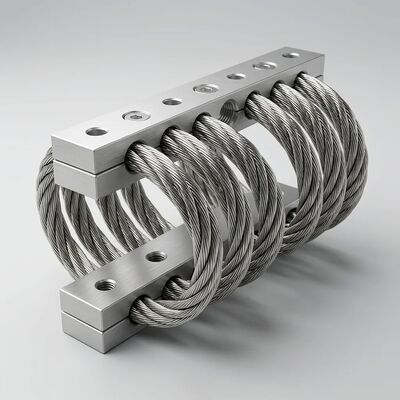

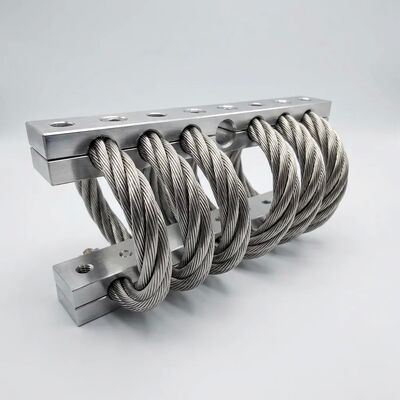

JGX-0956D-104A łączy w sobie najwyższej jakości metalurgię z zaawansowaną fizyką wibracji, aby zapewnić wyjątkową kontrolę rezonansu i redukcję hałasu w maszynach przemysłowych. W jej rdzeniu znajduje się lina stalowa ze stali nierdzewnej 304 o średnicy 10,4 mm – zbudowana w konfiguracji splotów 7*19 z regularnym skrętem w prawo – jest spiralnie nawinięta w 10 ciągłych pętli i zaciśnięta pomiędzy dwoma blokami stopu aluminium 6061-T6 z twardymi anodowanymi powierzchniami o grubości 25–30 μm.

Metalurgia materiałów i łańcuch jakości

Metalurgia lin stalowych:Konstrukcja 7*19 (7 żył, każda zawierająca 19 pojedynczych drutów) zapewnia optymalną równowagę pomiędzy elastycznością i trwałością zmęczeniową. Każdy drut jest ciągniony na zimno z austenitycznej stali nierdzewnej UNS S30400 do minimalnej wytrzymałości na rozciąganie 1570 MPa. Obróbka fosforanowaniem cynkowym – stosowana po skrętce – tworzy mikrokrystaliczną powłokę fosforanową, która służy dwóm celom: zmniejszeniu współczynnika tarcia między pasmami w celu uzyskania spójnego tłumienia Coulomba oraz zapewnieniu ochronnej bariery antykorozyjnej, która uzupełnia wrodzoną pasywność podłoża ze stali nierdzewnej 304.

Inżynieria bloków aluminiowych:Bloki zaciskowe 6061-T6 (każdy o grubości około 12 mm, co daje całkowitą wysokość profilu ~40 mm) poddawane są obróbce cieplnej wsycającej w temperaturze 530°C, a następnie hartowaniu w wodzie i sztucznemu starzeniu w temperaturze 175°C przez 8 godzin, aby osiągnąć stan odpuszczania T6. Późniejsze anodowanie twarde zgodnie z normą MIL-A-8625 typu III wytwarza warstwę tlenku o grubości 25–30 μm i twardości powierzchniowej przekraczającej 400 HV – porównywalnej do nawęglanej stali narzędziowej – zapewniając zarówno izolację elektryczną (wytrzymałość dielektryczna > 800 V), jak i odporność na korozję przekraczającą 1000 godzin w neutralnej mgle solnej zgodnie z ASTM B117.

Pełna identyfikowalność:Każdy JGX-0956D-104A umożliwia śledzenie na poziomie partii, łącząc gotowy izolator z certyfikatami walcowni surowców. Analiza składu chemicznego (C, Mn, P, S, Si, Cr, Ni według ASTM A240), weryfikacja właściwości mechanicznych (granica plastyczności, wytrzymałość na rozciąganie, wydłużenie) i badania korozji międzykrystalicznej (ASTM A262 Praktyka E) są udokumentowane i dostępne na żądanie.

Wydajność akustyczna i rezonansowa

Niekontrolowane wibracje maszyn objawiają się zarówno zmęczeniem konstrukcji, jak i hałasem w powietrzu – dwa problemy, które JGX-0956D-104A rozwiązuje jednocześnie poprzez swoją nieliniową sztywność i charakterystykę tłumienia histerezy:

• Kontrola przepuszczalności:Przy częstotliwościach wzbudzenia powyżej √2 * częstotliwości własnej systemu (około 20 Hz dla typowych instalacji) przenoszenie drgań spada poniżej jedności, osiągając > 90% izolacji przy prędkościach roboczych. Nieliniowe zachowanie usztywniające zapobiega wzrostowi amplitudy nawet wtedy, gdy wzbudzenie zbliża się do rezonansu podczas rozruchu i hamowania sprzętu.
• Tłumienie wzmocnienia rezonansu:Przy współczynniku Q ≤ 2,8 przy rezonansie w porównaniu z 10-50* dla nietłumionych mocowań sprężynowych, JGX-0956D-104A ogranicza szczytową siłę przenoszoną do wartości znacznie poniżej progów uszkodzeń konstrukcyjnych bez konieczności stosowania tłumików o dostrojonej masie lub aktywnych systemów sterowania.
• Tłumienie hałasu przenoszonego przez konstrukcję:Nieciągłość impedancji mechanicznej na styku liny stalowej z blokiem montażowym odbija i rozprasza energię drgań, zanim dotrze ona do konstrukcji budynku. Pomiary terenowe wykazały redukcję przenoszenia hałasu materiałowego o 15–25 dB w pasmach oktawowych 100–2000 Hz, które są najbardziej krytyczne dla postrzeganego komfortu akustycznego.
• Skuteczność łączy szerokopasmowych:W przeciwieństwie do tłumików wiskoelastycznych, których działanie zależy od temperatury i częstotliwości, mechanizm tłumiący Coulomba (tarcie suche) w izolatorze linowym utrzymuje stałe rozpraszanie energii od 5 Hz do ponad 500 Hz w pełnym zakresie roboczym od -75°C do +300°C.

Pełne dane techniczne

Obszary zastosowań przemysłowych

• Stacje kompresorowe:Izolacja sprężarek tłokowych i śrubowych w procesach przetwarzania gazu ziemnego, instalacjach chłodniczych i układach pneumatycznych – gdzie pulsacje o niskiej częstotliwości i wzbudzenie harmoniczne wymagają izolacji o wysokim tłumieniu
• Metrologia precyzyjna:Współrzędnościowe maszyny pomiarowe (CMM), komparatory optyczne i stanowiska do interferometrii laserowej wymagające submikronowej izolacji od wibracji przenoszonych przez budynki
• Ciężki sprzęt HVAC:Odśrodkowa izolacja agregatów chłodniczych w wysokich budynkach komercyjnych, gdzie należy zminimalizować przenoszenie hałasu materiałowego na zajmowane piętra
• Przemysłowe zestawy silnikowo-generatorowe:Izolacja silnika z napędem o zmiennej częstotliwości (VFD), w której indukowane przez falownik prądy harmoniczne o wysokiej częstotliwości wzbudzają rezonanse mechaniczne w ramie silnika
• Laboratoria testowe i kalibracyjne:Wagi analityczne wrażliwe na wibracje, stanowiska mikroskopowe i izolacja komór testowych

Aby uzyskać szczegółowe krzywe właściwości akustycznych, certyfikaty materiałowe lub projekt systemu izolacji dla konkretnego zastosowania, prosimy o kontakt z naszym zespołem inżynierów. Zapewniamy bezpłatną weryfikację częstotliwości drgań własnych i analizę rozkładu obciążenia dla konkretnej konfiguracji sprzętu.
