JGX-0956D-104A Wyposażenie drutowe wzdłuż liny drogowej w zakresie transportu

JGX-0956D-104A Izolator drutu drutowego dla wibracji

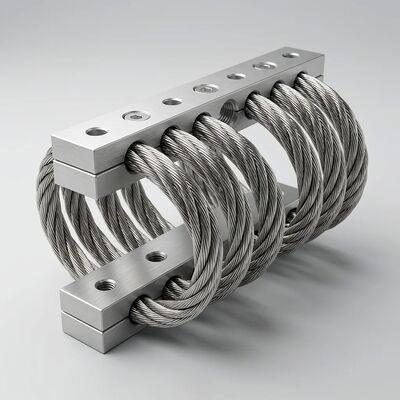

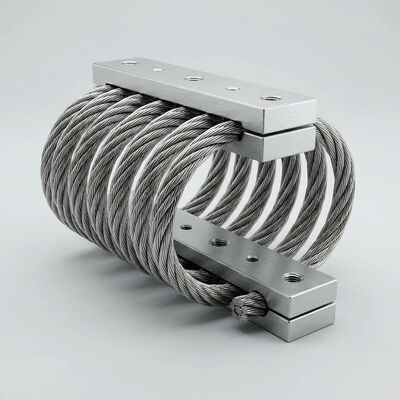

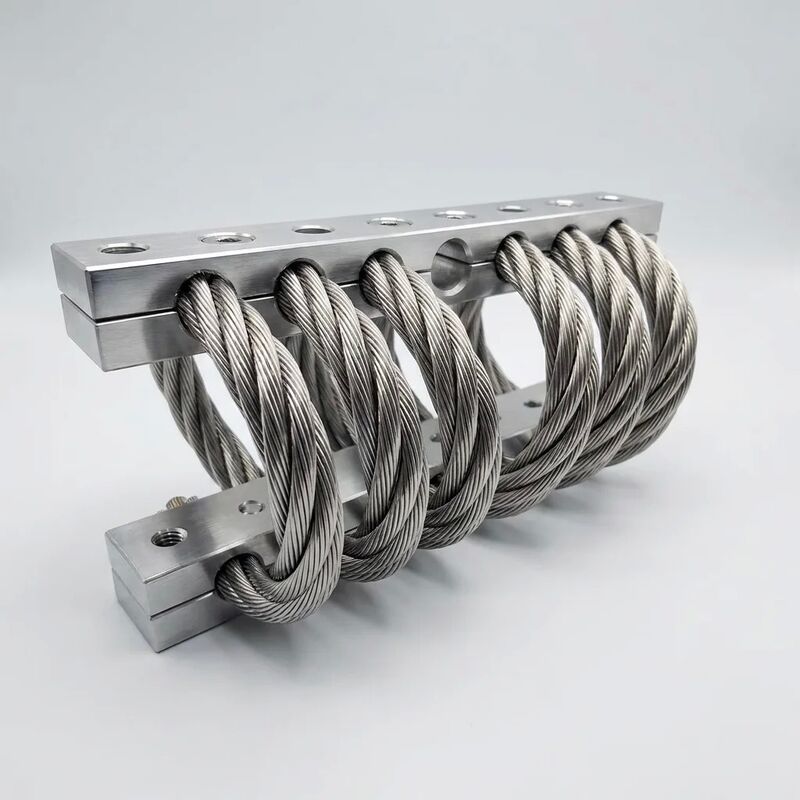

JGX-0956D-104A odpowiada na wyjątkowe wyzwanie ochrony sprzętu podczas transportu i obsługi mobilnej, gdzie środowiska wibracyjne łączą w sobie wstrząsy wywołane przez drogę, harmoniki układu napędowego,i nieprzewidywalne wejścia terenu do wymagającego profilu obciążenia wieloosiowego. Zbudowany wokół liny ze stali nierdzewnej 304 o długości 10,4 mm (7*19 konstrukcji strun) z 10 pętlami spiralnymi i blokami zaciskowymi z aluminium 6061-T6,ten izolator zapewnia sprawdzoną ochronę z prostą instalacją.

Zrozumienie środowisk drgań w transporcie

Sprzęt w transporcie doświadcza wibracji zasadniczo odmiennych od instalacji stacjonarnych.Transport drogowy generuje złożone spektrum pobudzenia obejmujące 1-200 Hz, z dominującą energią w zakresie 3-20 Hz (resonancja zawieszenia) i 15-100 Hz (harmoniki silnika i napędu)Na tej ciągłej wibracji nakładają się dyskretne zdarzenia uderzeniowe, uderzenia w dziury, przejścia na przejściu kolejowym,i kropli obsługujących pojemniki, generujące szczyty przyspieszenia 15-30 g z czasem trwania impulsów 5-15 ms.

JGX-0956D-104A zarządza tym środowiskiem poprzez trzy komplementarne mechanizmy:

• Ciągłe tłumienie wibracji:Przy naturalnym zakresie częstotliwości 6-14 Hz (zależnym od obciążenia) izolator osiąga skuteczną izolację drgań począwszy od około 20 Hz.Przy typowych prędkościach podróży silnika wysokoprężnego (1500-1800 obr./min), wytwarzające pierwotne podniecenie 25-30 Hz), osłabienie przekracza 90%, chroniąc wrażliwą elektronikę i instrumenty przed wyczerpującymi wibracjami wysokiego cyklu.
• Absorpcja wstrząsów przejściowychTarcie Coulomba pomiędzy poszczególnymi prętami drutu w obrębie każdej pętli przekształca energię uderzeniową w ciepło niskiej jakości podczas cyklu kompresji-rozciągania.Wyposażone w impulsy wstrząsowe do 30 g (11 ms w połowie sinus), izolator pochłania energię, która w przeciwnym razie przekazywana byłaby bezpośrednio do wewnętrznych płyt obwodowych sprzętu, komponentów optycznych i łożysk precyzyjnych.
• Odzyskiwanie samocentryczne:Po szoku, the elastic recovery of the stainless steel wire rope returns the isolated equipment to its nominal position without residual offset—a critical advantage over elastomeric mounts that can take a permanent compression set after severe shock loading.

Inżynieria integracji pola

Procedura instalacji:JGX-0956D-104A jest montowany przez dwa otwory Ø10,5 mm na 68 * 48 mm od środka do środka przy użyciu standardowych śrub sześciokątnych M10.Złącza klasy 8 z płaską i sprężynowo zamkniętą pralką)W przypadku instalacji wielopunktowych, w przypadku instalacji wielopunktowych, w przypadku instalacji wielopunktowych, w przypadku instalacji wielopunktowych, w przypadku instalacji wielopunktowych, w przypadku instalacji wielopunktowych, w przypadku instalacji wielopunktowych, w przypadku instalacji wielopunktowych.utrzymywać ilość izolacji w taki sposób, aby każda jednostka posiadała 30-60% nominalnej pojemności kompresyjnej pod obciążeniem statycznym w celu zapewnienia optymalnej wydajności izolacji;.

Kompatybilność z nowymi urządzeniami:Wzorzec śruby o długości 68 * 48 mm pasuje do wielu powszechnych czynników kształtu gumowego mocującego w klasie długości całkowitej 80-150 mm,umożliwiające bezpośrednią wymianę mechaniczną bez ponownego wiertniczego sprzętu lub ram montażowychKonstrukcja całkowicie metalowa eliminuje obawy związane z kompatybilnością chemiczną gumowych uchwytów, brak obrzęku z powodu paliwa napędowego lub płynu hydraulicznego, brak zmiękczenia z powodu mgły olejowej,i brak rozkładu w wyniku ekspozycji na promieniowanie UV w instalacjach otwartych.

Zasoby integracji projektu:Wsparcie inżynieryjne obejmuje modele CAD 3D (formaty STEP i IGES), rysunki o wymiarach 2D z tolerancją geometryczną według ISO 2768-m oraz krzywe obciążenia-odchylenia specyficzne dla zastosowań.Nasi inżynierowie aplikacji zapewniają bezpłatną analizę statyczną i dynamiczną, w tym:

• Projektowanie układu montażu z wieloma stopniami swobody dla niesymetrycznych rozkładów masy urządzeń
• Obliczenie naturalnej częstotliwości i kształtu trybu w celu sprawdzenia oddzielenia od częstotliwości pobudzenia
• Analiza widma reakcji na wstrząsy (SRS) w celu zakwalifikowania wstrząsów w transporcie i obsłudze
• Szacunek trwałości izolacji oparty na zmierzonych lub określonych profilach wibracji w transporcie (dostępne spektrum transportu drogowego równoważne MIL-STD-810)

Specyfikacje techniczne

Aplikacje w urządzeniach mobilnych i polowych

• Mobilna produkcja energii:Zestawy generatorów wysokoprężnych (klasa 15-100 kVA) w ciężarówkach serwisowych, przyczepach i naczepach zasilania awaryjnego, gdzie w trakcie transportu i pracy stacjonarnej łączy się wstrząs drogowy i wibracje silnika
• Wyposażenie do ochrony telekomunikacyjnej:Elektronika stacji bazowej, szafki prostowarunkowe i regały akumulatorów transportowane w pojemnikach ISO do odległych miejsc za pomocą niepalonych dróg dostępowych
• Mobilne jednostki medyczne i laboratoryjne:Urządzenia diagnostyczne do obrazowania, izolacja w chłodniczej wirówce i przenośne urządzenia laboratoryjne w kontenerowych szpitalach polowych i pojazdach badawczych
• Urządzenia montażowe na szynach:Sygnalizacyjne szafki przy torach, elektronika liczników osi i sterowniki maszyn przełącznikowych narażone na wibracje naziemne od przejeżdżających pociągów
• Systemy kontenerowe na morzu:Panele sterujące głowicą studni, schody do wtrysku chemicznego i systemy awaryjnego wyłączenia w kontenerach morskich certyfikowanych przez DNV wymagających izolacji odpornej na korozję w atmosferze pełnej soli
• Maszyny budowlane:Kompresory pokładowe, układy napędowe hydrauliczne i moduły elektronicznego sterowania w wykopalniach, wiertarkach i zakładach kruszących

Korzyści porównawcze w porównaniu z podkładkami elastomowymi

W zastosowaniach mobilnych izolatory wibracyjne z gumy zazwyczaj ulegają awarii w ciągu 2-4 lat z powodu kombinacji stwardnienia dynamicznego (złączenie ozonowe/UV), zestawu kompresyjnego (wzrost statycznego obciążenia),i atak chemiczny (opuchnięcie paliwa/oleju)JGX-0956D-104A eliminuje wszystkie trzy tryby awarii dzięki konstrukcji całkowicie metalowej.wyeliminowanie planowanej wymiany izolacjiZwróć się do naszego zespołu inżynierskiego w celu porównawczej analizy kosztów cyklu życia specyficznej dla platformy sprzętu.
