JGX-0648D-68A Wielokierunkowy izolator wibracji liny drutowej Bez konserwacji

JGX-0648D-68A Wielokierunkowy wibroizolator lin stalowych — Przewodnik po zastosowaniach

JGX-0648D-68A zapewnia niezawodną wielokierunkową izolację drgań dzięki unikalnej architekturze spiralnej liny stalowej. W przeciwieństwie do konwencjonalnych uchwytów gumowych lub sprężynowych, które izolują głównie wzdłuż jednej osi, konstrukcja liny stalowej tłumi jednocześnie energię wstrząsów i wibracji podczas ściskania, rozciągania, ścinania i toczenia, co czyni ją preferowanym wyborem w przypadku sprzętu narażonego na złożone, nieprzewidywalne wibracje.

Jak działa izolacja wielokierunkowa

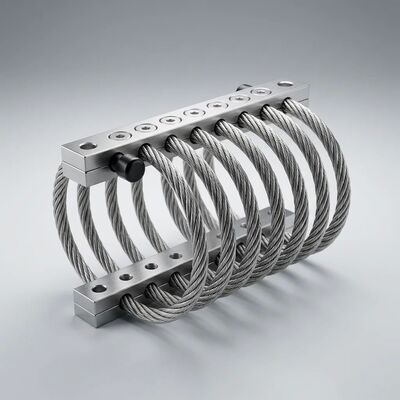

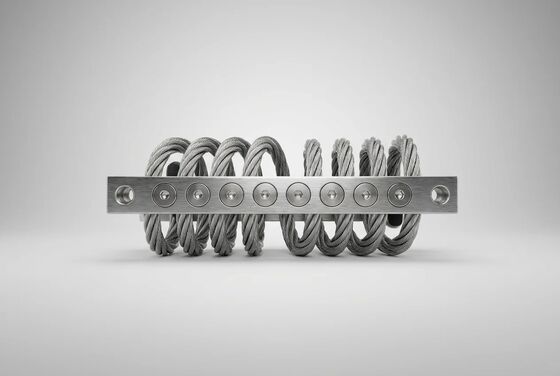

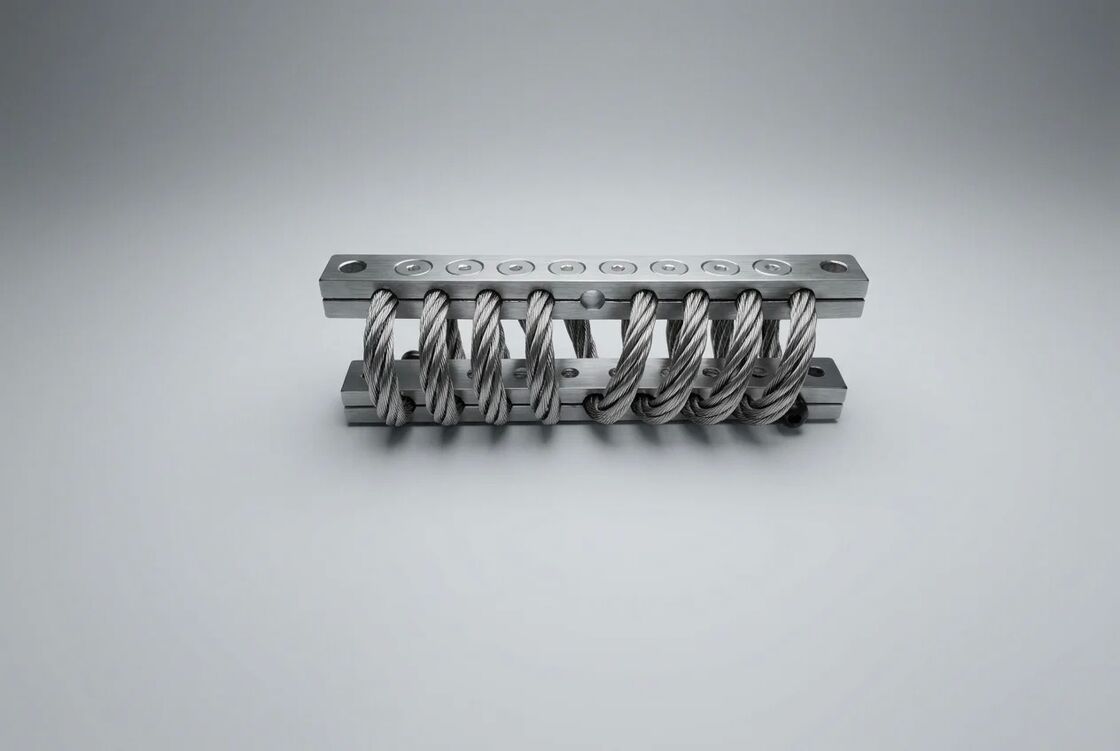

Lina stalowa ze stali nierdzewnej o średnicy 6,8 mm jest uformowana w 8 ciągłych, spiralnych pętli zamocowanych pomiędzy dwoma blokami zaciskowymi ze stopu aluminium. Kiedy do układu dostaje się energia wibracji lub uderzenia, poszczególne pasma drutu w każdej pętli ocierają się o siebie (tarcie kulombowskie), przekształcając energię kinetyczną w energię cieplną niskiej jakości. Ten mechanizm tłumienia oparty na histerezie:

• Działa identycznie we wszystkich kierunkach ładowania, bez spadku wydajności zależnego od orientacji
• Zapewnia stopniowo usztywniającą reakcję – miękkość przy niskich amplitudach w celu dokładnego filtrowania wibracji, sztywność przy wysokich amplitudach w celu ochrony przed wstrząsami
• Utrzymuje stałą charakterystykę tłumienia w pełnym zakresie roboczym od -75°C do +300°C

Bezobsługowy cykl życia

Dzięki zerowej zawartości gumy, elastomeru, płynu hydraulicznego i ruchomych uszczelek JGX-0648D-68A nie wymaga planowej konserwacji, smarowania ani wymiany podzespołów przez cały okres użytkowania. Kluczowe czynniki długowieczności obejmują:

• Brak starzenia się materiału:Stal nierdzewna i stop aluminium nie twardnieją, nie pękają ani nie pełzają pod długotrwałym obciążeniem – typowe awarie w izolatorach gumowych po 3-5 latach pracy
• Odporność na korozję:Twarde anodowane aluminium i stal nierdzewna 304 wytrzymują testy mgły solnej przekraczające 500 godzin (ASTM B117), odpowiednie do instalacji przybrzeżnych i morskich
• Odporność na zmęczenie:Lina stalowa ciągniona na zimno zachowuje elastyczność przez miliony cykli obciążenia; badanie zmęczeniowe wykazało zmianę sztywności mniejszą niż 5% po 10⁶ cyklach przy obciążeniu znamionowym
• Odporność na promieniowanie UV i ozon:W przeciwieństwie do gumowych uchwytów, które ulegają degradacji pod wpływem światła słonecznego i ozonu atmosferycznego, w całości metalowa konstrukcja jest odporna na działanie czynników środowiskowych

Dane techniczne

Polecane aplikacje

• Automatyka przemysłowa:Izolacja drgań dla zrobotyzowanych stacji roboczych, systemów pick-and-place i zautomatyzowanego sprzętu kontrolnego
• HVAC i chłodnictwo:Izolacja sprężarek, skraplaczy i central wentylacyjnych w obiektach komercyjnych i przemysłowych
• Wytwarzanie energii:Agregat prądotwórczy, urządzenia pomocnicze turbiny i tłumienie drgań transformatora
• Morskie i przybrzeżne:Elektronika nawigacyjna, stojaki komunikacyjne i izolacja maszyn pomocniczych w środowiskach mgły solnej
• Transport:Szafy sygnalizacyjne kolei, elektronika pokładowa i kontrola drgań generatorów mobilnych
• Laboratorium i medycyna:Czuła izolacja instrumentów analitycznych w środowiskach badawczych i diagnostycznych

Wskazówki dotyczące wyboru

Aby uzyskać optymalną wydajność, należy wybrać taką ilość izolatorów JGX-0648D-68A, aby każda jednostka wytrzymywała 30–60% znamionowego obciążenia ściskającego pod statycznym ciężarem sprzętu. Ten zakres roboczy zapewnia wystarczające ugięcie dla skutecznej izolacji drgań przy jednoczesnym zachowaniu rezerwy na wypadek wstrząsów. Skontaktuj się z naszymi inżynierami aplikacji, aby uzyskać pomoc w projektowaniu izolacji na poziomie systemu, w tym obliczenia częstotliwości drgań własnych i układy montażowe o wielu stopniach swobody.
