JGX-0480D-72A Izolator drutu drutowego od wibracji Izolacja mikrofibracji akustyczna Wysokim tłumieniem Industrial Shock Mount

JGX-0480D-72A Izolator akustyczny i mikrowibracyjny do lin stalowych — wysoki współczynnik tłumienia dla środowisk precyzyjnych

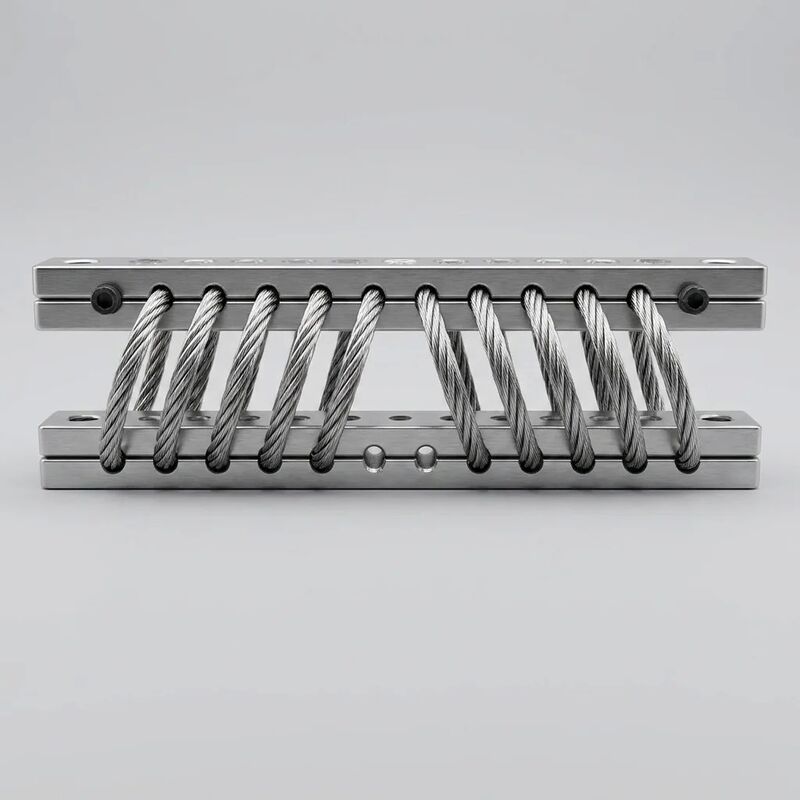

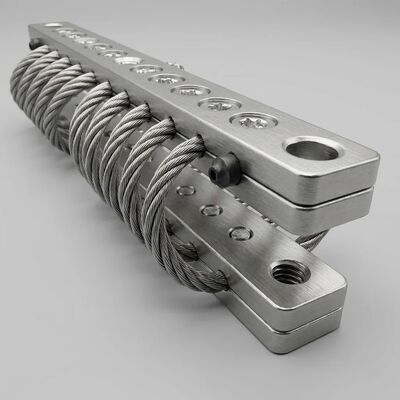

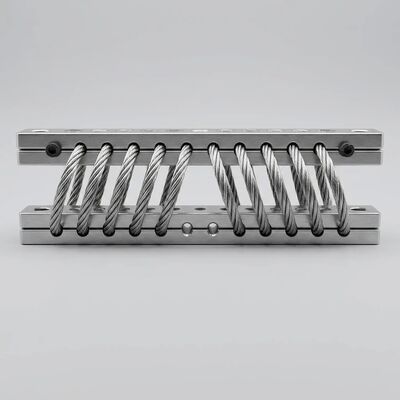

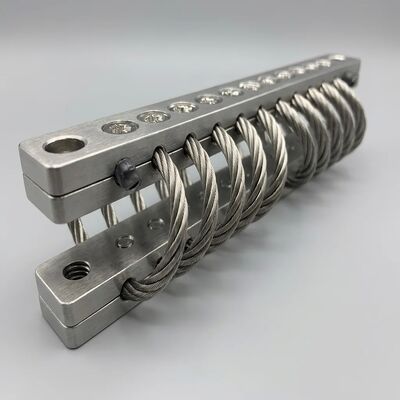

TheJGX-0480D-72Afirmy Xi'an Hoan Microwave to specjalistyczny wibroizolator linowy zaprojektowany dlaizolacja akustyczna i mikrowibracyjnaw środowiskach, w których przemieszczenie submikronowe i przenoszenie hałasu muszą być kontrolowane z niezwykłą precyzją. Zbudowany z liny stalowej 304 ze stali nierdzewnej o średnicy 4,8 mm (7*19 splotek, 10-zwojowe uzwojenie spiralne) i prętów ustalających ze stopu aluminium 6061-T6, izolator ten obsługujeznamionowe obciążenie statyczne 72 kgjednocześnie dostarczając wyjątkowowysoki współczynnik tłumienia Coulomba(efektywny współczynnik tłumienia 0,15–0,30), który tłumi zarówno wibracje konstrukcyjne, jak i hałas akustyczny przenoszony przez konstrukcję w szerokim spektrum częstotliwości.

Pełne dane techniczne

Jak wysokie tłumienie kulombowskie tłumi akustykę i mikrowibracje

Fizyka rozpraszania energii między pasmami

Konwencjonalne izolatory gumowe wykazują tłumienie lepkosprężyste – mechanizm, który jest z natury zależny od częstotliwości i generuje wewnętrzne gromadzenie się ciepła przy wyższych częstotliwościach. JGX-0480D-72A wykorzystuje zasadniczo inny mechanizm:Tłumienie kulombowskie (tarcie suche).rozmieszczone w 133 pojedynczych włóknach drutu stalowego w kablu 7*19. Gdy izolator ugina się pod wpływem wibracji, w tysiącach punktów styku przewód-przewód w całym przekroju kabla następuje mikroskopijne względne przesuwanie. Każde zdarzenie mikropoślizgu przekształca niewielką część energii kinetycznej wibracji w znikome ciepło, tworząc łącznieefektywny współczynnik tłumienia 0,15–0,30, znacznie wyższy niż 0,05–0,10 typowy dla nietłumionych sprężyn stalowych.

Tłumienie niezależne od częstotliwości — krytyczne dla izolacji szerokopasmowej

Tłumienie lepkosprężyste w mocowaniach gumowych gwałtownie spada przy częstotliwościach powyżej 100 Hz ze względu na ograniczoną szybkość relaksacji molekularnej polimeru. Natomiast tłumienie kulombowskie jest zasadniczoniezależny od stawki— energia rozproszona na cykl zależy od amplitudy przemieszczenia, a nie od częstotliwości. Oznacza to, że JGX-0480D-72A utrzymuje wysoki współczynnik tłumieniamikrowibracje o częstotliwości poniżej Hz (np. kołysanie budynku przy 0,1–1 Hz) poprzez wzbudzenie urządzeń wirujących o średniej częstotliwości (10–200 Hz) aż do hałasu akustycznego przenoszonego przez konstrukcje o wysokiej częstotliwości (500 Hz – 4 kHz). Rezultatem jest skuteczna izolacja w całym spektrum słyszalnym i podsłyszalnym — jest to zdolność, której mocowania wiskoelastyczne po prostu nie mogą dorównać.

Wydajność mikrowibracji — izolacja submikronowa

W zastosowaniach precyzyjnych, takich jak litografia półprzewodników, mikroskopia elektronowa i metrologia optyczna, amplitudy drgań przenoszonych przez podłogę tak małe jak 0,1 μm mogą obniżyć rozdzielczość instrumentu. Geometria 10 cewek JGX-0480D-72A zapewnia:

• Bardzo niska sztywność początkowa(~5–8 N/mm w pierwszym milimetrze ugięcia) — liny stalowe reagują elastycznie na przemieszczenia submikronowe bez progu „tarcia”, który jest problemem w mocowaniach elastomerowych
• Brak progu mikropoślizgu— rozproszona architektura styków drutowych zapewnia aktywne tłumienie nawet przy amplitudach w skali nanometrowej, w przeciwieństwie do makroskopowych amortyzatorów ciernych, które wymagają minimalnego przemieszczenia, aby zadziałać
• Odpowiedź proporcjonalna do prędkości w mikroskali— przy amplitudach poniżej progu poślizgu Coulomba indywidualna sztywność zginania drutu zapewnia reakcję czysto elastyczną, płynnie przechodzącą w tłumienie tarcia w miarę wzrostu amplitudy

Izolacja akustyczna — zmierzona wydajność

Tłumienie wtrąceniowe mierzone zgodnie z ISO 10846-2:2008, metoda sztywności dynamicznej, JGX-0480D-72A przy napięciu wstępnym 72 kg.

Domeny aplikacji

• Laboratoria akustyczne i komory bezechowe:Izolowanie sprzętu HVAC, korytek kablowych i podpór konstrukcyjnych od płaszcza komory, aby zapobiec flankującym ścieżkom hałasu, które pogarszają dokładność pomiaru w polu swobodnym
• Metrologia precyzyjna i półprzewodniki:Etapy kontroli płytek, współrzędnościowe maszyny pomiarowe (CMM), stoły interferometru laserowego – gdzie drgania podłoża o wartości 0,1 μm niszczą powtarzalność pomiarów
• Szpital i opieka zdrowotna:Izolacja agregatu chłodniczego MRI, montaż mikroskopu chirurgicznego, kontrola wibracji inkubatora noworodków — środowiska, w których zarówno mikrowibracje, jak i słyszalny hałas bezpośrednio wpływają na wyniki kliniczne
• Studia nagraniowe i transmisje:Izolacja podłogi pływającej, montaż sprzętu w stojaku, oddzielenie HVAC — zachowanie stosunku sygnału do szumu w profesjonalnych środowiskach audio
• Laboratoria badawcze:Izolacja stołu optycznego, odsprzęganie fundamentu mikroskopu elektronowego, montaż sprzętu laboratorium laserowego – gdzie wibracje budynku są czynnikiem ograniczającym rozdzielczość eksperymentalną

Produkcja bezpośrednia w fabryce w Xi'an Hoan

Xi'an Hoan Microwave Co. Ltd. (założona w 2005 r., Xi'an, Shaanxi) posiada zakład zatrudniający ponad 500 pracowników, posiadający certyfikat ISO 9001:2015, oferujący pełną wewnętrzną obróbkę CNC, formowanie lin stalowych, obróbkę powierzchniową i 100% możliwości w zakresie testów dynamicznych. jakobezpośredni producent fabrycznyeliminujemy znaczniki dystrybutorów — każdy JGX-0480D-72A jest wysyłany bezpośrednio z naszej linii produkcyjnej do stacji odbiorczej z pełną dokumentacją identyfikowalności. Każde urządzenie posiada unikalny numer seryjny powiązany z indywidualnym protokołem testu obciążenia i ugięcia, certyfikaty materiałowe EN 10204 3.1 zarówno dla drutu SS304, jak i prętów Al 6061-T6 oraz certyfikat zgodności.

Potrzebujesz precyzyjnej izolacji akustycznej lub mikrowibracyjnej?Skontaktuj się z zespołem inżynierów aplikacji Xi'an Hoan. Prześlij swoje widma wibracji i cele izolacji — zapewniamy ofertę techniczną z przewidywanymi krzywymi tłumienności wtrąceniowej w ciągu 48 godzin.
