JGX-0400D-31.5A Izolator drgań liny stalowej Maksymalizuj zwrot z inwestycji w zerowy czas przestojów Bezpieczny, przemysłowy uchwyt antywstrząsowy

JGX-0400D-31.5A Niezawodny izolator drgań do lin stalowych — zaprojektowany z myślą o maksymalnym ROI przy zerowych przestojach

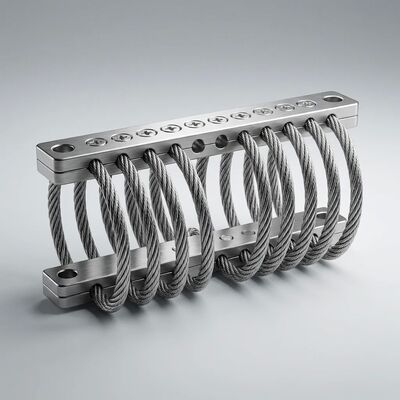

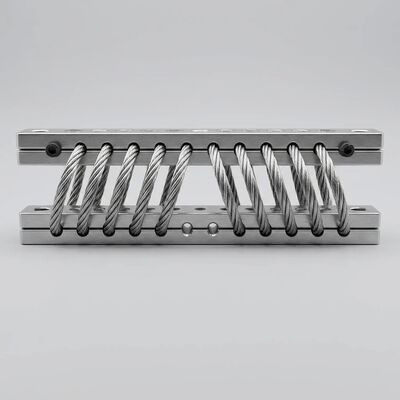

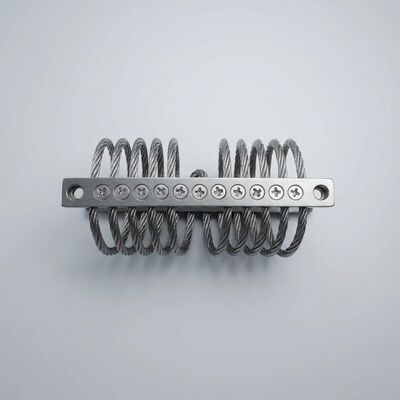

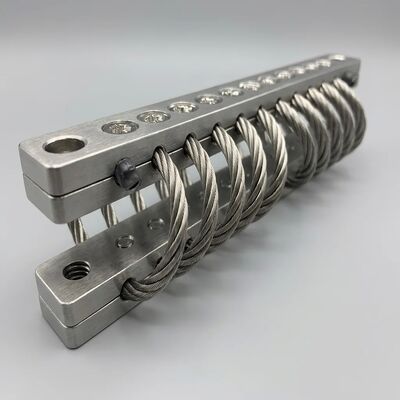

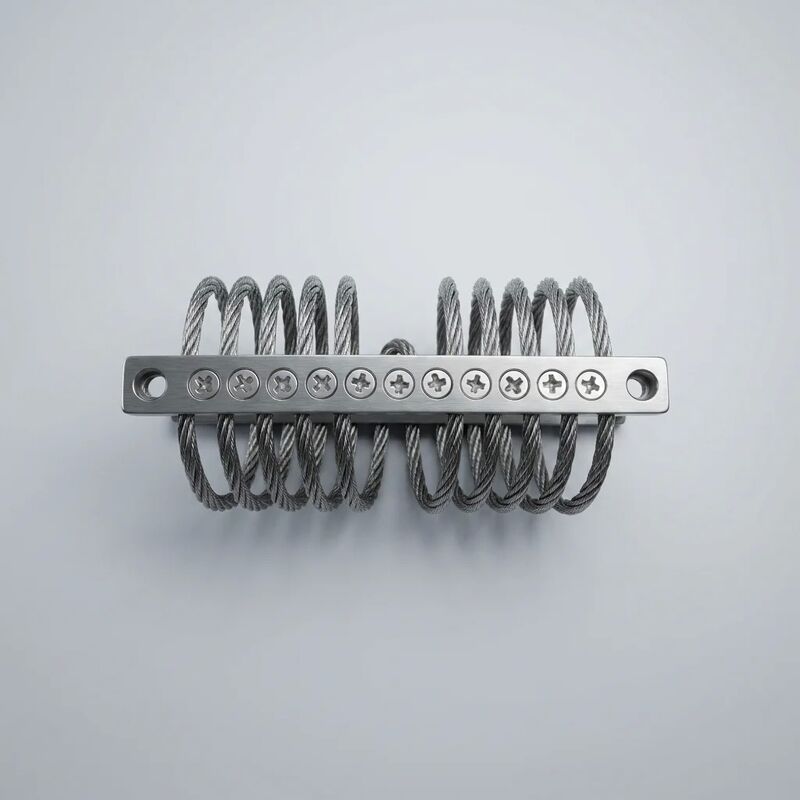

TheJGX-0400D-31.5Awyprodukowany przez Xi'an Hoan Microwave to wysokowydajny wibroizolator linowyniezawodna izolacja dla obciążeń statycznych o masie 31,5 kg. Zbudowany z liny stalowej 304 ze stali nierdzewnej 304 o średnicy 4,0 mm (konfiguracja splotek 7x19, uzwojenie spiralne z 8 cewkami) zabezpieczonej prętami ustalającymi ze stopu aluminium 6061-T6 obrabianymi maszynowo, izolator ten został zaprojektowany tak, aby wyeliminować nieplanowane przestoje i zmaksymalizować zwrot z inwestycji w sprzęt kapitałowy w ciąguPonad 20-letnia żywotnośćprzy zerowej planowanej konserwacji.

Pełne dane techniczne

Jak inżynieria odporna na awarie chroni Twój zwrot z inwestycji

1. Tłumienie kulombowskie — mechanizm samonaprawy

W przeciwieństwie do lepkich amortyzatorów cieczowych, które mogą przeciekać, lub elastomerowych mocowań, które mogą się rozerwać, JGX-0400D-31.5A rozprasza energię wibracji poprzeztarcie kulombowskie (suche) między pasmamipomiędzy 133 pojedynczymi drutami stalowymi w kablu 7*19. Gdy izolator wygina się, włókna drutu ślizgają się względem siebie na poziomie mikroskopowym, przekształcając energię kinetyczną w znikome ciepło. Ten mechanizm mabrak wycieków płynu, brak zatykania otworów i brak starzenia się elastomeru. Nawet po 10 milionach cykli obciążenia skuteczność tłumienia pozostaje w granicach 5% pierwotnej specyfikacji – w rzeczywistości jest to proces samoobsługowy i odporny na zużycie.

2. Stopniowa sztywność — automatyczne zabezpieczenie przed przeciążeniem

8-cewkowa geometria spiralna JGX-0400D-31.5A zapewniatrójstrefowa krzywa sztywnościktóry służy jako nieodłączny system bezpieczeństwa:

• Strefa I (ugięcie 0–2 mm):Niska sztywność (~8–12 N/mm) zapewniająca optymalną izolację drgań podczas normalnej pracy. Izolator tłumi > 90% drgań wejściowych powyżej 20 Hz.
• Strefa II (ugięcie 2–6 mm):Umiarkowana sztywność (~18–25 N/mm) ze szczytowym tłumieniem kulombowskim. Strefa ta wytrzymuje okazjonalne wstrząsy, podczas gdy tarcie między pasmami rozprasza energię uderzenia poprzez setki jednoczesnych mikrokontaktów.
• Strefa III (ugięcie 6–10+ mm):Wysoka sztywność (~40–60 N/mm, zbliżona do blokady geometrycznej), która spełnia funkcję:pasywny twardy stop. Izolator nie opadnie destrukcyjnie – sama geometria liny stalowej zapobiega kontaktowi metalu z metalem bez zewnętrznego tłumika lub ogranicznika.

3. Redundancja już w fazie projektowania — brak pojedynczego punktu awarii

Przy 133 oddzielnych drutach stalowych dzielących obciążenie, awaria dowolnego pojedynczego włókna ma znikomy wpływ na całkowitą nośność. Nawet przy ekstremalnym przeciążeniu, gdy niektóre przewody mogą ustąpić, pozostałe przewody w dalszym ciągu przenoszą obciążenie statyczne — zapewniając:pełna wdzięku degradacjaścieżkę, a nie katastrofalną awarię gumowych mocowań. Ta nieodłączna redundancja ma kluczowe znaczenie w zastosowaniach, w których awaria izolacji mogłaby skutkować uszkodzeniem sprzętu, przestojem produkcji lub zagrożeniem bezpieczeństwa.

Analiza 10-letniego całkowitego kosztu posiadania

Pakowanie i logistyka

• Opakowanie indywidualne:Każdy JGX-0400D-31.5A jest szczelnie zamknięty w torebce polietylenowej VCI (Volatile Corrosion Inhibitor) i umieszczony w wycinanej piankowej wkładce w markowym kartonie Hoan (210 * 95 * 65 mm wewnętrzne).
• Karton główny:20 sztuk w eksportowym kartonie z podwójną ścianką z tektury falistej. Wymiary kartonu zbiorczego: 440 * 220 * 350 mm. Waga brutto: około 16,5 kg.
• Paletyzacja:Standardowa paleta EUR (1200*800 mm) mieści 24 kartony zbiorcze (480 sztuk). Całkowita masa brutto palety: około 420 kg.
• Dokumentacja:Każda przesyłka zawiera certyfikaty materiałowe (EN 10204 3.1 dla SS304), raporty z kontroli wymiarowej i certyfikaty testu ugięcia obciążenia.

Zalecane domeny aplikacji

• Przemysły związane z procesami ciągłymi:Pompy do transportu chemikaliów, sprężarki gazu rafineryjnego, wirówki do przetwarzania żywności – gdzie wszelkie nieplanowane przestoje kosztują tysiące za godzinę, a dostęp do wymiany wymaga wyłączenia zakładu
• Krytyczne systemy tworzenia kopii zapasowych:Awaryjne generatory diesla (EDG), płozy pomp strażackich, stojaki na akumulatory UPS – gdzie niezawodność izolacji podczas pracy awaryjnej nie podlega negocjacjom
• Produkcja ciężka:Izolacja prasy tłoczącej o dużej prędkości, mocowanie 5-osiowego centrum obróbczego CNC, kontrola wibracji wtryskarki tworzyw sztucznych — ochrona precyzji na poziomie mikronów przed wibracjami przenoszonymi przez podłogę i wytwarzanymi przez siebie
• Sprzęt mobilny i transportowy:Agregaty chłodnicze do montażu na ciężarówkach, obudowy sygnalizacji kolejowej, kontenerowe moduły zasilania — wytrzymują ciągłe wibracje drogowe/kolejowe bez zaplanowanego dostępu konserwacyjnego

Zapewnienie jakości producenta

Xi'an Hoan Microwave Co. Ltd. (założona w 2005 r., Xi'an, Shaanxi, Chiny) prowadzi zakład zatrudniający ponad 500 pracowników posiadający certyfikat ISO 9001:2015. Każdy JGX-0400D-31.5A przechodzi100% weryfikacja krzywej obciążenia i ugięciana skalibrowanym stanowisku testowym serwohydraulicznym przed zwolnieniem. Dane testowe obejmują: obciążenie statyczne w funkcji ugięcia (3 cykle wstępnego kondycjonowania), sztywność dynamiczną przy 5 Hz / 10 Hz / 20 Hz oraz kontrolę wizualną wszystkich 8 uzwojeń cewek pod kątem jednolitego skoku i symetrii. Certyfikaty zgodności z identyfikowalnymi numerami seryjnymi są archiwizowane przez 10 lat.

Gotowy do wymiany uszkodzonych gumowych mocowań na niezawodną izolację zapewniającą zerowy czas przestojów?Skontaktuj się z Xi'an Hoan, aby uzyskać konsultację dotyczącą obliczeń obciążenia, przykładowych jednostek oceny lub formalnej wyceny JGX-0400D-31.5A. Na wszystkie zapytania techniczne odpowiadamy w ciągu 24 godzin.
