JGX-0400D-31.5A Izolator drgań liny stalowej Nieliniowa elastyczność Wymiana wpuszczana Tłumik szybkiego prototypowania

JGX-0400D-31.5A

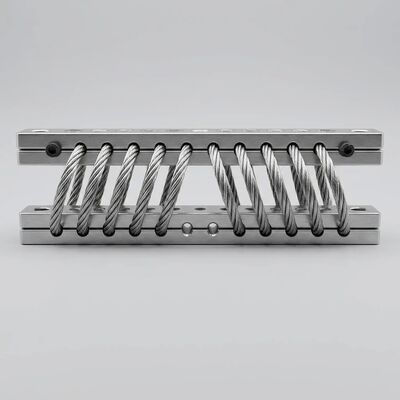

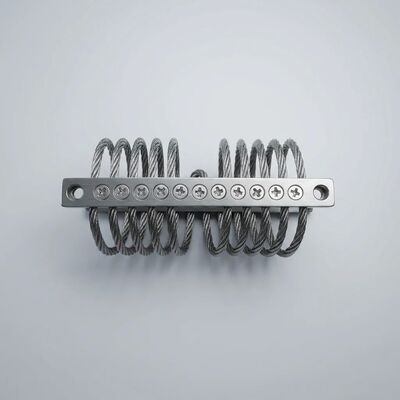

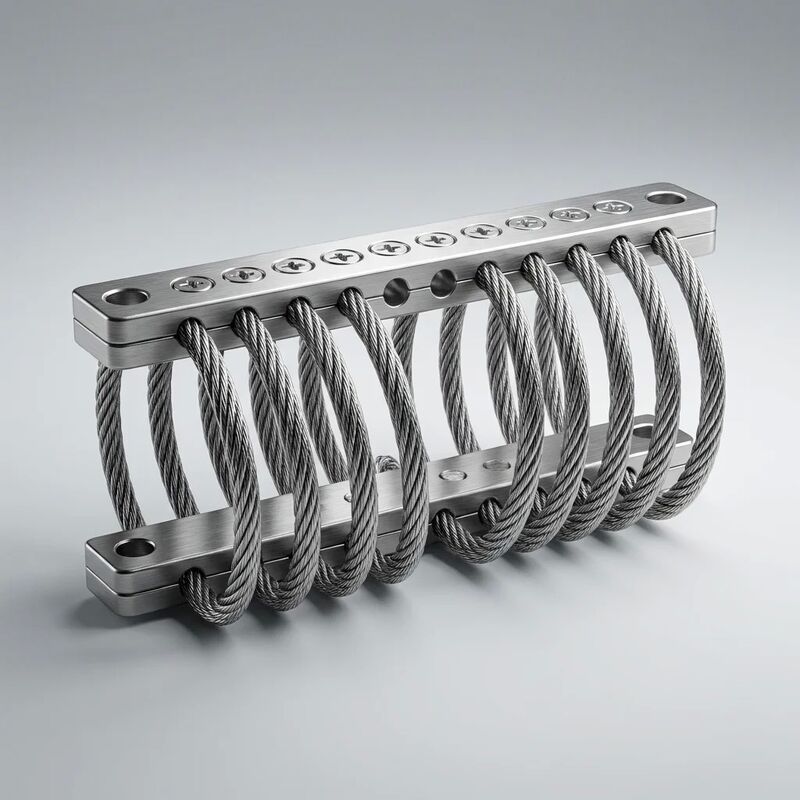

W sprawieJGX-0400D-31.5Aprzez Xi'an Hoan Microwave exploitselastyczność nieliniowaWykorzystuje 4,0 mm liny ze stali nierdzewnej 304 (7*19 konstrukcja,8-kulikowe symetryczne uzwojenie) jest przechwytywane w sztabkach ze stopu aluminium 6061-T6 oInterfejs z przędzą na zacisku typu D M10, zapewniając bezpośrednią drogę wymiany do starzenia się izolacji z gumy cylindrycznej.310,5 kg statycznego obciążenia kompresji, JGX-0400D-31.5A jest obsługiwany przez7-dniowy program szybkiego prototypowaniadla geometrii barów, alternatywnych wartości obciążenia i niestandardowych konfiguracji montażowych.

Dane inżynieryjne i wymiary

Zrozumienie nieliniowej elastyczności

Izolatory liniowe √ sprężyny spiralne, cylindry gumowe, podkładki elastomowe √ podążają za prawem Hooka: siła jest proporcjonalna do przemieszczenia (F = kx).miękka sprężyna dobrze izoluje wibracje, ale przesadnie odchyla się pod wpływem wstrząsu; sztywna sprężyna ogranicza odchylenie wstrząsowe, ale przekazuje wibracje bezpośrednio do konstrukcji.

JGX-0400D-31.5AGeometria 8-kołowej spiralnej liny drutuwytwarza zasadniczo odmienną odpowiedź

Obszar I: Elastyczna giętość (0?? 2 mm, ~ 10 N/mm)

Przy niskiej amplitudzie typowej dla wibracji urządzeń obracających się w trybie ciągłym (0,1 ∼2,0 mm od szczytu do szczytu), poszczególne pręty drutu zgięte są elastycznie w zakresie ich liniowości.Sztywność jest niska ∼ około 10 N/mm przy sprężeniu ∼ daje skuteczną izolację o > 90% osłabieniu powyżej 20 HzJest to reżim, w którym izolator spędza > 99% swojego okresu eksploatacji, chroniąc precyzyjne urządzenia przed subtelnymi, ale szkodliwymi wibracjami wysokiej częstotliwości.

Obszar II: Zaangażowanie Coulomba (26 mm, ~22 N/mm)

W miarę wzrostu amplitudy w zakresie umiarkowanych wstrząsów, względne przemieszczenie od pręta do pręta rośnie.133 poszczególnych włókien drutu przez 7 * 19 przecinek kablowy zaczyna ślizgać się przeciwko sobie, włączając mechanizm tłumienia tarcia Coulomba. Efektywny współczynnik tłumienia wzrasta z 0,10 do 0.25, rozpraszając energię uderzeniową poprzez rozproszone tarcie w mikro-skali.Sztywność wzrasta do około 22 N/mm wystarczająca do przeciwdziałania dalszemu przesunięciu bez przesyłania nadmiernego siły do izolowanego sprzętu.

Obszar III: Utwardzanie geometryczne (6 ̊10+ mm, ~50 N/mm asymptotyczne)

Przy dużych amplitudach zbliżających się do geometrycznych granic zawijania spiralnego skuteczny promień liny drutowej zmniejsza się, a ramię momentu gięcia skraca się.Sztywność gwałtownie wzrasta do około 50 N/mm ∙ mnożnik 5* w stosunku do niskiej amplitudy ∙ funkcjonując jako progresywnySprzęt spowalnia płynnie w ciągu ostatnich 4 mm jazdy, zamiast uderzyć w sztywny twardy zatrzymanie.Maksymalne opóźnienie wynosi zazwyczaj ≤ 15 G nawet przy impulsach wejściowych 30 G.

Zastąpienie automatyczne ¢ Wymiana danych mechaniczna

JGX-0400D-31.5A jest zaprojektowany dobezpośrednia wymiarowa wymianakluczowe dane dotyczące kompatybilności mechanicznej:

Bez modyfikacji podwozia, bez wiercenia, bez spawania.W większości przypadków JGX-0400D-31.5A śruby bezpośrednio do istniejących punktów mocowania zwolnionych przez nieprawidłowe izolacje gumowe.prosty adapter węzłowy ?? dostarczany przez Hoan bez dodatkowych kosztów dla zamówień oceniających ?? zapewnia 100% mechaniczne rozwiązanie bez modyfikacji sprzętu.

7-dniowy program szybkiego prototypowania

W przypadku zastosowań wymagających konfiguracji niestandardowej: różna geometria pręta, alternatywna klasyfikacja obciążenia, specyficzne ograniczenia objętości,W tym celu firma Xi'an Hoan oferujeusługa szybkiego tworzenia prototypów w ciągu 5 do 7 dni roboczych:

1. Pierwszy dzień:Klient przesyła wymagania wymiarowe, dane o obciążeniu i specyfikacje interfejsu montażowego.
2. Dzień 2 ̇3:Wygenerowany model 3D CAD (podany w formacie STEP i IGES).
3. Dzień 4.6:Obróbka CNC specjalnych prętów z stopów aluminium 6061-T6. Owijanie liny drutowej do określonej liczby cew i wysokości.
4. Dzień siódmy:100% weryfikacja krzywej obciążenia na serwo-hydraulicznym stanowisku testowym.

Ilości prototypu (1 ‰ 20 jednostek) nie ponoszą żadnych opłat za narzędzia wszystkie procesy obróbki prętów są wykonywane na standardowym sprzęcie CNC przy użyciu tych samych procesów, które będą stosowane w produkcji masowej.Wyeliminuje to barierę amortyzacji narzędzi, która zazwyczaj sprawia, że rozwiązania izolacyjne niestandardowe w małych ilościach są nieodpornie drogie.

Specyfikacje opakowań

• Osobiste opakowanie:Worek antykorozyjny VCI + wkładek z pieczanej pianki PE + karton jednorazowy marki Hoan (210 * 95 * 65 mm, około 0,85 kg brutto)
• Karton główny (20 sztuk):Dwuścienna flet B falista, 440 * 220 * 350 mm, ok. 16,5 kg brutto
• Ładunek palet (1200*800 EUR):24 pudełka główne = 480 sztuk, około 420 kg brutto, owinięte o osłony kątowe
• Pakiet dokumentacji:EN 10204 3.1 certyfikat materiału (przęd SS304 + pręt Al 6061-T6), raport inspekcji wymiarowej, krzywa obciążenia-odchylenia według numeru seryjnego, certyfikat zgodności

Przykłady integracji aplikacji

• Zmodyfikacja pompy:6-pompowa stacja transferu chemicznego zastąpiła 24 zdegradowane cylindryczne mocowania z neoprenu (żywotność: 18 miesięcy) izolacjami JGX-0400D-31.5A.Nie wymaga ponownej obróbkiPo 5+ latach, izolatory wykazują zerową degradację, eliminując 2-dniowe roczne wyłączenie zakładu do inspekcji i wymiany.
• /Integracja mobilnego /generatora OEM:Producent generatorów wysokoprężnych do przyczep przełączył w połowie produkcji z gumowych uchwytów M12 na izolatory JGX-0400D-31.5A.Prosty adapter M12 do M10 zapewniał przejście bez przeglądania obudowyWzrost odporności na wstrząsy podczas transportu drogowego z 10 G do 30+ G, zmniejszając roszczenia gwarancyjne o ponad 60%.
• Wykorzystanie urządzenia do izolacji klimatyzacji:Centrum danych wymagało izolacji wibracyjnej dla sześciu chłodni na dachu z niestandardowym rozstawieniem kolei ramkowych.w ciągu 6 dni roboczychPrototypy zostały zweryfikowane na miejscu w ciągu 2 tygodni od początkowego zapytania, od koncepcji do operacyjnej instalacji w mniej niż miesiąc.

W sprawie Xi'an Hoan Microwave Co. Ltd.

Z siedzibą w Xi'an w prowincji Shaanxi W zakładzie certyfikowanym w 2015 r. zatrudniono ponad 500 pracowników, w tym ponad 100 inżynierów badawczo-rozwojowychProwadzimy kompleksowy zapas standardowych izolatorów serii JGX do natychmiastowej wysyłki oraz dedykowaną komórkę szybkiego prototypowania do konfiguracji niestandardowych.Z eksportem do ponad 35 krajów i 24-godzinnym zobowiązaniem do odpowiedzi na zapytania techniczne, jesteśmy wyposażeni, aby wspierać Twoje wymagania w zakresie izolacji wibracyjnej od oceny prototypu do produkcji masowej.

Potrzebujesz konfiguracji izolatora lub jesteś gotowy, aby zakwalifikować JGX-0400D-31.5A do Twojej aplikacji?Skontaktuj się z zespołem inżynierów aplikacji Xi'an Hoan. Złóż dane o obciążeniu i specyfikacje montażu. Wrócimy z propozycją prototypu w ciągu 48 godzin, a jednostki do oceny w ciągu 7 dni roboczych.
