JGX-0320D-20A Izolator drgań liny stalowej Izolacja wszystkich osi Przemysłowy uchwyt amortyzujący ze stali nierdzewnej

JGX-0320D-20A Wszystkoosiowy izolator wibracji liny drutowej Precyzyjna wielo kierunkowa regulacja wstrząsów

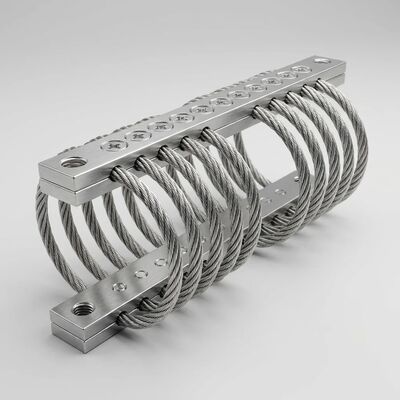

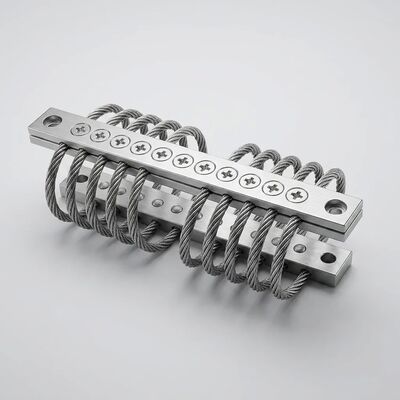

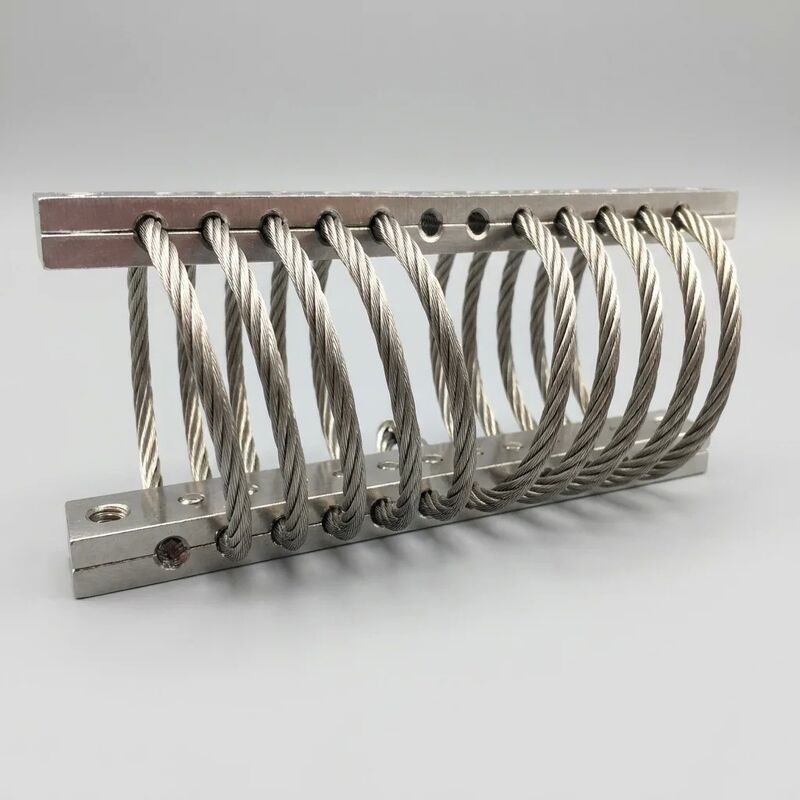

W sprawieJGX-0320D-20Ajest wysokiej wydajności izolator wibracji liny drutowej zaprojektowany przez Xi'an Hoan Microwave Co. Ltd dlatłumienie wstrząsów i wibracji we wszystkich ośachWyposażony w sznurek z stali nierdzewnej 304 o średnicy 3,2 mm, skręconego w spiralę przez precyzyjnie obrobione pręty aluminiowe, ten izolator zapewnialepsze tłumienie wielo kierunkowe we wszystkich sześciu stopniach swobody- ¥ kompresja, napięcie, obcięcie i rolkowanie - ¥ jednocześnie.

Technologia izolacji we wszystkich ośach

W przeciwieństwie do konwencjonalnych sprężynowych lub gumowych uchwytów, które izolują wibracje tylko w jednym kierunku, JGX-0320D-20A wykorzystuje opatentowaną geometrię spiralnej liny drutu, która zapewniacechy sztywności nieliniowejPod niską wibracją, pręty drutu wykazują miękką reakcję dla maksymalnej efektywności izolacji.zapobieganie osiągnięciu dna, jednocześnie rozpraszając energię poprzez tarcie między prętyDampingowanie CoulombaTa możliwość obsługi wszystkich osi sprawia, że jest idealny do urządzeń, w których kierunek wibracji jest nieprzewidywalny lub wielo-dyrekcyjny, takich jak obracające się maszyny, instalacje mobilne i kontenery transportowe.

Kluczowe cechy inżynieryjne

• Wydajność we wszystkich ośach:Skuteczna izolacja w warunkach kompresji, napięcia, obcięcia i walcowania ̇ sześć stopni pokrycia wolności z jednym kompaktowym mocowaniem.
• Budowla klasy przemysłowej:Liny z stali nierdzewnej 304 (1.4301) ≈ 3,2 mm średnicy, konstrukcja struny 7x19 dla optymalnego stosunku elastyczności do wytrzymałości.Pozostałe, o masie nieprzekraczającej 10 kg.
• Krzywa sztywności nieliniowej:Miękka reakcja przy niskim przesunięciu dla ochrony sprzętu wrażliwego; cecha stopniowego twardnienia przy dużym przesunięciu w celu absorpcji wstrząsu bez kontaktu konstrukcyjnego.Maksymalna przenikałość zazwyczaj poniżej 2.5 w rezonancji.
• Projekt bez obsługi technicznej:Całkowicie metalowa konstrukcja bez gumy, elastomeru lub płynu hydraulicznego do degradacji, pęknięć, wycieków lub wymagania wymiany.
• Tolerancja szerokiej temperatury:Niezawodne działanie od -40 do +150°C bez odchylania sztywności.JGX-0320D-20A utrzymuje stałe właściwości tłumienia w całym jego znamionowym zakresie.
• Odporność na korozję i środowisko:Pasywizowana linia z stali nierdzewnej jest odporna na rozpylanie soli (ponad 500 godzin ASTM B117), chemikalia przemysłowe, ozon, promieniowanie UV i wilgoć.i zakłady przetwórstwa chemicznego.

Specyfikacje techniczne

Opcje obróbki powierzchni

• Anodujące białe (standardowe):Wyprodukowane jednolite, naturalne wykończenie aluminiowe z zwiększoną twardością powierzchni.
• Wymagania w odniesieniu do urządzeń, które są objęte kontrolą:Stwarza grubszą, ciemniejszą warstwę tlenku o znacznie zwiększonej odporności na ścieranie.

Podstawowe domeny aplikacji

• Maszyny przemysłowe:Kompresory, zestawy pomp, uchwyty do wirówek, zestawy generatorów, absorbujące nierównoważone siły dynamiczne i zapobiegające zmęczeniu konstrukcji
• Wyposażenie precyzyjne:Maszyny pomiarowe współrzędne (CMM), stacje kontrolne optyczne, narzędzia do produkcji półprzewodników
• Usługi HVAC i budynków:Jednostki chłodzące, urządzenia do obróbki powietrza, mocowania wieży chłodzącej
• Transport i logistyka:Izolacja kontenerów żeglugowych, urządzenia elektroniczne zamontowane w pojazdach, komory mobilnych generatorów
• Sektor energetycznyStacje pompowe ropy naftowej i gazu, wyposażenie naczep turbiny wiatrowej, szafki z inwerterami słonecznymi

Charakterystyka obciążenia

JGX-0320D-20A wykazuje progresywną, nieliniową krzywą odchylenia obciążenia.Ta nieliniowość zapewniadoskonała równowagabetween soft isolation at normal operating conditions and firm restraint under shock events — a key advantage over linear spring isolators that force a trade-off between vibration isolation and shock protection.

W sprawie Xi'an Hoan Microwave Co. Ltd.

Założona w 2005 r. i z siedzibą w Xi'an w prowincji Shaanxi w Chinach, Xi'an Hoan jest wyspecjalizowanym producentem izolacji wibracyjnej i rozwiązań wchłaniania energii.Z ponad 500 pracownikami, w tym ponad 100 specjalistami technicznymiNasze portfolio produktów obejmuje izolatory liny drukowej, gumowo-metalowe uchwyty, amortyzatory tarcia, amortyzatory,i komponentów RF/mikrofaleKażdy izolator z serii JGX jest produkowany zgodnie z naszym certyfikowanym systemem zarządzania jakością ISO 9001: 2015, z pełną identyfikowalnością od surowca do gotowego produktu.

Dlaczego wybrać JGX-0320D-20A?

Połączeniezdolność izolacji we wszystkich ośach,sztywność nieliniowa, orazwytrzymałość całkowicie metalowaJGX-0320D-20A jest ostatecznym wyborem dla inżynierów, którzy nie mogą pójść na kompromis w zakresie niezawodności kontroli drgań.Bez względu na to, czy chronią wrażliwe urządzenia przyrządowe przed wibracjami podłogi, czy chronią obracające się urządzenia przed własnymi siłami dynamicznymi, ten izolator zapewnia stałą, bezobsługową wydajność rok po roku w warunkach, w których gumowe uchwyty ulegają awarii w ciągu kilku miesięcy.

Skontaktuj się z firmą Xi'an Hoan już dziś, aby omówić konkretne wymagania dotyczące obciążenia, konfiguracji montażu lub poprosić o niestandardowy wariant JGX-0320D-20A dostosowany do Twojej aplikacji.
