JGX-0240D-7.7A Izolacja drutu drutowego od wibracji ‡ Wskazówka techniczna

Przegląd produktu

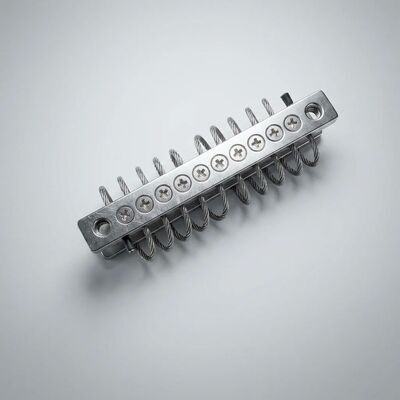

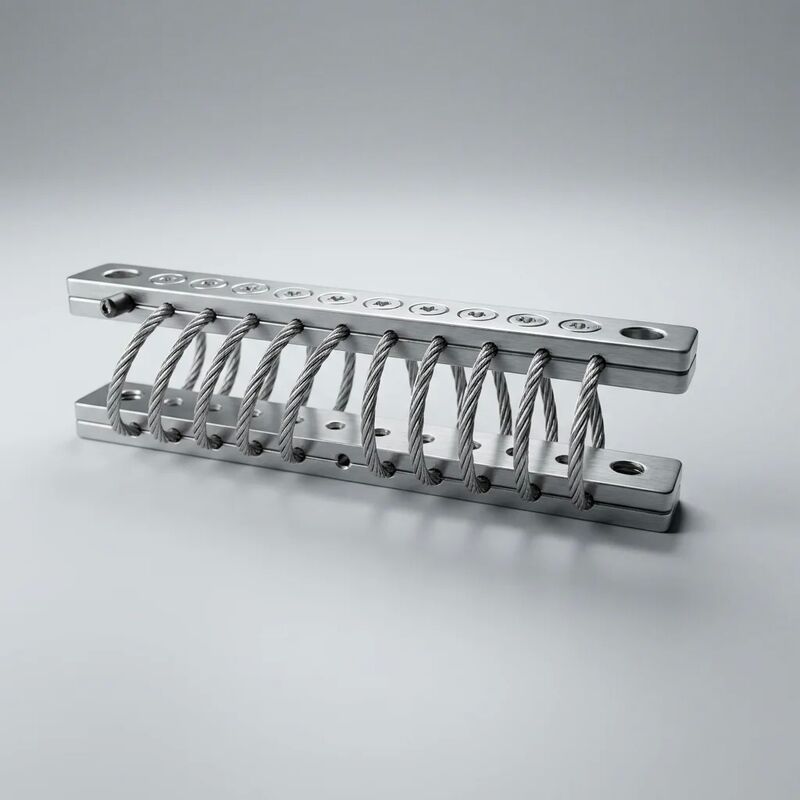

W sprawieJGX-0240D-7.7Ajest silnym izolatorem wibracji liny drutowej przeznaczonym do urządzeń przemysłowych wymagających:stabilna długotrwała sztywnośća takżesterowanie wibracjami szerokopasmowymiW jego rdzeniu znajduje się 8-kubelkowa śruba, utworzona z sznurka ze stali nierdzewnej 304 o średnicy 7,7 mm w konfiguracji 7*19, elektropolitykowana pod kątem odporności na korozję.240 kg obciążenia statycznego na podnośniko maksymalnej pojemności wstrząsowej 40 g. Jego charakterystyczną cechą jestkonstrukcja konstrukcyjna o zerowym schodzie— achieved through post-forming thermal stress relief — that eliminates the progressive sag and stiffness drift that compromise elastomeric and spring-based isolators within the first few years of serviceNiniejszy dokument referencyjny przedstawia kompletne dane techniczne dotyczące specyfikacji, integracji i weryfikacji wydajności.

Dane wymiarowe i fizyczne

Właściwości materialne

Charakterystyka sztywności i skłonności do obciążenia

JGX-0240D-7.7Asztywność nieliniowaW przypadku, gdy systemy łączenia sieci sieciowych są niezależne od sieci sieciowej, w przypadku gdy systemy łączenia się sieci sieciowych są niezależne od sieci sieciowej, systemy łączenia się sieci sieciowych są niezależne od sieci sieciowej.

Dynamiczna wydajność

Mechanizmy tłumiące

Dwa niezależne mechanizmy rozpraszania energii działają jednocześnie w spiralce liny drutowej:

• Coulomb (suche tarcie) tłumienie:W miarę zginania się wiązki 7*19 strumienia, 133 pojedyncze przewody na przekroju przekrętu cewki podlegają mikroślizgowi na ich interfejsie kontaktowym.Ten zależny od amplitudy mechanizm jest najskuteczniejszy w przypadku, gdy przemieszczenie pobudzenia przekracza próg poślizgu, zazwyczaj średniej do wysokiej częstotliwościEfektywna siła tłumienia Coulomba wynosi około 815% zastosowanego obciążenia dynamicznego.
• Hysteretyczne tłumienie:Cyklistyczna elastyczna deformacja austenitycznej siatki ze stali nierdzewnej wytwarza pętlę histerezy naprężeniowo-prężeniowej, której zamknięta powierzchnia stanowi energię rozproszoną w cyklu.Mechanizm ten jest niezależny od częstotliwości, co stanowi kluczową różnicę od podejść do tłumienia lepkości, które stają się coraz bardziej nieefektywne przy niskich częstotliwościach..

Ilościowa wydajność izolacji

Wydajność w wyniku wstrząsu i zmęczenia

Struktura zerowego ślizgania się: podstawa inżynieryjna

W tradycyjnych izolacjach wkręcanie się przejawia się w postaci postępującego opadania i zmiany sztywności pod stałym obciążeniem.przyspieszenie przy podwyższonych temperaturachOcieplone sprężyny cewkowe mogą ulegać rozluźnieniu naprężenia, jeśli nie zostaną odpowiednio ustawione i wystrzelone.

JGX-0240D-7.7A osiąga swoją charakterystykę zerowego pełzania poprzez trzy elementy konstrukcyjne:

1. Ścieżka ładunku całkowicie metalowego:Stali nierdzewnej nie można wykręcić w temperaturze roboczej poniżej około 300°C – podstawowa właściwość materiału, która eliminuje czasowo zależny mechanizm deformacji występujący w polimerach.
2. Zmniejszenie napięcia cieplnego po formowaniu:Po zwinięciu liny drukowanej w geometrię 8-kulikowej helisy, zespół poddawany jest kontrolowanej obróbce cieplnej w celu złagodzenia pozostałych naprężeń formowania.Nawet stalowe liny wykazują wymiarowe rozluźnienie podczas początkowych miesięcy użytkowania, ponieważ naprężenia tworzące są redystrybuowane..
3. Ograniczenie zakresu naprężenia:Geometria cewki zaprojektowana jest w taki sposób, aby w warunkach znamionowego obciążenia statycznego poszczególne naprężenia drutu pozostawały w regionie elastycznym (< 30% naprężenia wydajności),zapewniając znaczący margines na akumulację mikrowydajności w ciągu milionów cykli obciążenia.

Środowiskowe i zgodność z przepisami

Podsumowanie specyfikacji technicznych

Zalecane zastosowania

• Zestawy generatorów na olej napędowy i gazowy (50 500 kVA):Izolacja szerokopasmowa rozwiązuje multiharmoniczne podniecenie z powodu spalania, rotacji, nierównowagi i sił magnetycznych alternatora jednocześnie.
• Zestawy sprężarek przemysłowych:Kompresory wielokrotne i śrubowe wytwarzają wibracje o szerokim spektrum, których nie mogą pokryć izolatory jednorazowe.
• Pompy odśrodkowe i skody pompowe:Obsługuje zarówno wibracje synchroniczne przy prędkości jazdy, jak i pobudzenie wywołane turbulencją szerokopasmową w instalacjach o dużym przepływie.
• Zestawy chłodnicze HVAC i urządzenia do obróbki powietrza:Charakterystyka zerowego popchnięcia zapewnia, że jednostki ciężkie pozostają na poziomie ± krytycznym dla zwrotu oleju w sprężarkach śrubowych i rolkowych.
• Przemysłowe systemy wentylatorów i dmuchawek:Utrzymuje skuteczność izolacji w oparciu o działanie VFD o zmiennej prędkości, w przeciwieństwie do izolatorów ustawionych.
• Zestawy do elektrycznych transformatorów:Stabilna sztywność zapobiega stopniowemu zakłóceniu ustawienia, które może wywierać wpływ na połączenia z gniazdkami i zagrażać izolacji transformatora wypełnionej olejem.

Najlepsze praktyki w zakresie instalacji

• Przygotowanie powierzchni:Powierzchnia montażowa musi być płaska w zakresie 0,5 mm wzdłuż odcisku izolatora.
• Wybór elementów mocujących:Użyj śrub ze stali nierdzewnej M12 (minimum A2-70) z płaskimi obwodnikami pod zarówno głową śruby, jak i matią.Nie należy zastępować elementów mocujących ze stali węglowej, gdyż w interfejsie ze stali nierdzewnej wystąpi korozja galwaniczna.
• Procedura momentu obrotowego:Przyciąga się stopniowo do 45-55 N·m na sucho (35-45 N·m smarowane). Przyciąga się poprzecznie w układzie przekątnym. Nie należy przesadzać momentu obrotowego. Izolator nie może być ściskany w stanie spoczynku.
• Rozkład obciążenia:W przypadku instalacji wielokrotnego montażu należy upewnić się, że całkowita masa podtrzymana jest rozmieszczona w zakresie ± 10% na wszystkich izolacjach.
• Wyjazd:Należy zachować minimalną odległość 25 mm wokół wszystkich cewki liny drukowanej, aby umożliwić nieograniczone odchylenie pod obciążeniem uderzeniowym.

Częste pytania

P: Jaka jest różnica między JGX-0240D-7.7A a mniejszym JGX-0160D-4.8A?
JGX-0240D-7.7A jest wariantem o większej pojemności: 240 kg vs. 160 kg nominalnego obciążenia statycznego, 7,7 mm vs. 4,8 mm liny drukowej, 8 cewek vs. 6 cewek i 40 g vs. 30 g klasyfikacji wstrząsu.Obie mają tę samą metalową architekturę.W przypadku urządzeń o masie 100-240 kg na montaż JGX-0240D-7.7A zapewnia optymalną izolację w ramach zaprojektowanego okna obciążenia.

P: Czy mogę użyć mniejszej liczby uchwytów przy większym obciążeniu na uchwyt?
W celu uzyskania najlepszej wydajności izolacyjnej każde izolatory należy obsługiwać w zakresie nieprzekraczającym 40~80% jego nominalnej pojemności (96~192 kg w przypadku JGX-0240D-7.7A).Obciążenie powyżej 80% zmniejsza dynamiczny margines odchylania dostępny dla absorpcji wstrząsówObciążenie poniżej 40% zmniejsza skuteczność tłumienia, ponieważ tarcie Coulomba zależy od ciśnienia kontaktowego między prętami drutu.

P: Czy potrzebne są boczne oprawy z izolacjami z liny drutowej?
Nie Oddzielne bokówki lub urządzenia przytrzymujące nie są wymagane do normalnej pracyW przypadku zdarzeń z silnym wstrząsem (powyżej 40 g) skonsultuj się z naszym zespołem inżynierów aplikacji w celu uzyskania dodatkowych zaleceń dotyczących zabezpieczeń.

P: Czy dostępne są certyfikaty RoHS i REACH?
Tak. Produkt jest w pełni zgodny z RoHS i REACH. Deklaracje zgodności i raporty dotyczące składu materiału są dostępne na żądanie w ramach pakietu dokumentacji regulacyjnej.

P: Jakiego rodzaju konserwacja jest wymagana?
Całkowicie metalowa konstrukcja wymaga zerowego smarowania, zerowego przywracania momentu obrotowego, zerowego regulowania i zero wymiany części.Wystarczająca inspekcja wizualna podczas regularnych przerw w konserwacji urządzeń potwierdza integralność.
